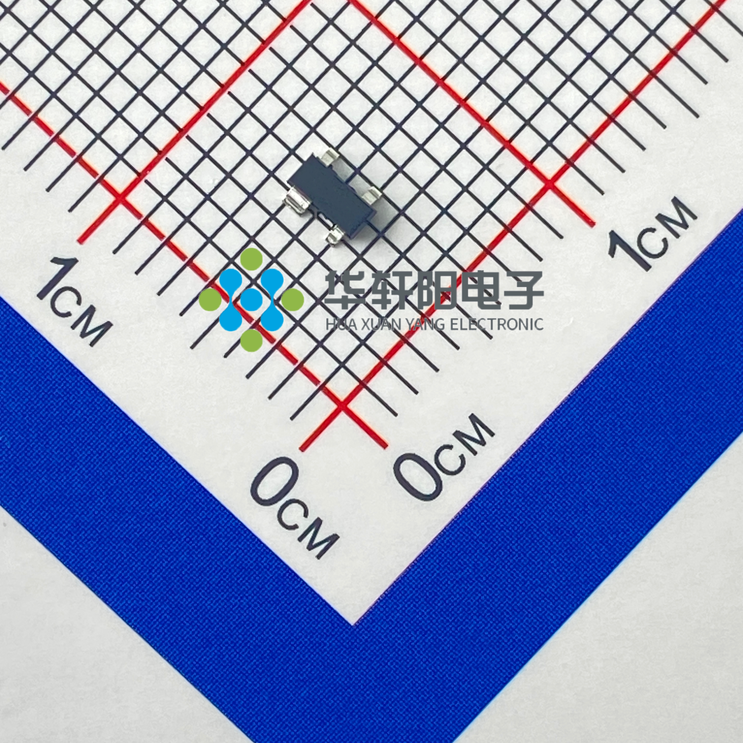

MAX811T

产品分类: 其他电源管理芯片
产品描述:
供应商型号: MAX811T SOT-143
供应商: 云汉优选
标准整包数: 3000
HXY MOSFET/深圳华轩阳电子 其他电源管理芯片 MAX811T

MAX811T概述

    # MAX811 电源监控器技术手册

    产品简介


    基本介绍
    MAX811 是一款低功耗微处理器(µP)监控电路,用于监视 µP 和数字系统中的电源供应。该器件可以用于多种电压范围的供电系统,并且内置了手动复位输入功能。它通过消除外部组件和调整的需求,提升了系统的可靠性并降低了成本。
    主要功能
    - 精确监控3V、3.3V和5V电源供应。
    - 最小复位脉冲宽度为140毫秒。
    - 在极端温度下保证可靠的复位输出。
    - 复位信号在VCC降至1V时仍保持有效。
    应用领域
    - 计算机
    - 控制器
    - 智能仪器
    - 便携式/电池供电设备

    技术参数


    | 参数名称 | 技术规格 |

    | 输入电压 | -0.3V 至 6.0V |
    | 工作温度 | -40℃ 至 85℃ |
    | 存储温度 | -40℃ 至 125℃ |
    | 热阻 | 260℃/W |
    | 功耗 | 0.32W |
    | 电源电流 | MAX811L/M: ≤ 5.5V 时,最大电流为50μA;MAX811R/S/T: ≤ 3.6V 时,最大电流为50μA |
    | 复位阈值 | MAX811L: TA=25℃ 时,范围为4.54V 至 4.72V |
    | 复位延迟 | MAX811L/M: VOD=125mV 时,为40μs |
    | 输出电压(低电平) | ≤ 0.4V |
    | 输出电压(高电平) | ≥ 2.7V |

    产品特点和优势


    MAX811 的独特功能和优势在于:
    - 精度监控:能够精确监控常见的电源电压,包括3V、3.3V和5V。
    - 宽工作温度范围:在极端温度条件下依然可靠,适用于各种恶劣环境。
    - 超低功耗:有助于延长便携式设备的电池寿命。
    - 快速复位:提供140毫秒的最小复位脉冲宽度,确保系统稳定运行。

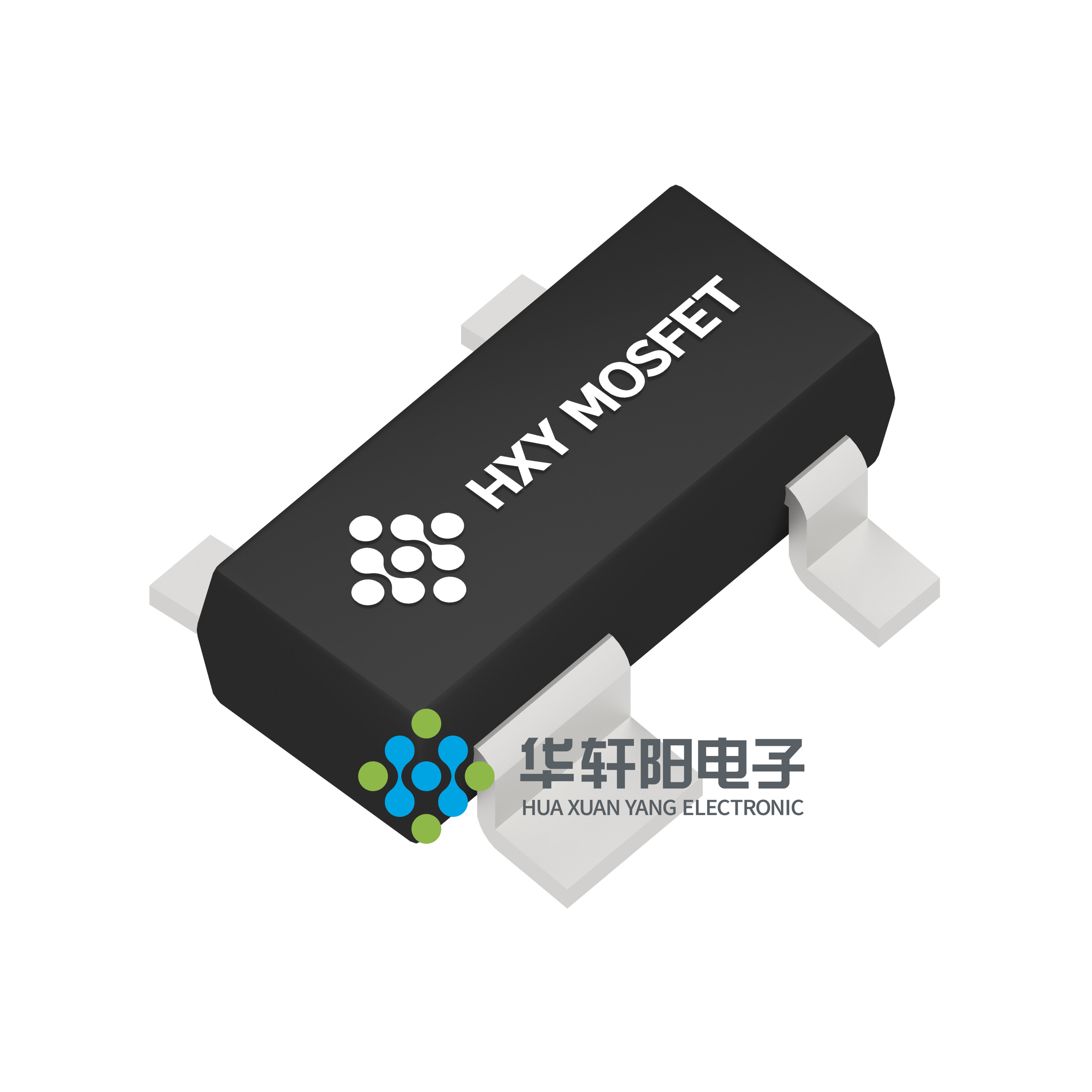

    - 紧凑封装:采用SOT-143封装,适合小型化设计。
    这些特点使得MAX811在各种应用场合中表现出色,具有很高的市场竞争力。

    应用案例和使用建议


    应用案例
    MAX811 广泛应用于计算机、控制器、智能仪器及便携式/电池供电设备。例如,在一台计算机主板上,MAX811 可以用于监控多个电源轨,确保系统在各种环境下都能正常启动和运行。
    使用建议
    - 确保MAX811的供电电压不超过规定的最大值,以避免损坏。
    - 在使用过程中,注意监控温度变化,以防止过热影响设备性能。
    - 对于便携式设备,可以考虑搭配其他低功耗组件一起使用,以进一步降低整体功耗。

    兼容性和支持


    MAX811 具有广泛的兼容性,能够与其他电子元件无缝配合。此外,深圳华轩阳电子有限公司还提供了完善的技术支持和服务,以帮助用户解决使用过程中遇到的各种问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 复位信号不稳定 | 检查供电电压是否稳定,并检查连接线路是否有松动。 |
    | 系统无法正常启动 | 确认MAX811 的安装位置正确,复位信号线连接无误。 |
    | 设备过热 | 调整散热措施,或者增加外置散热片。 |

    总结和推荐


    MAX811是一款高性能的电源监控器,具备精确监控、宽温工作范围、低功耗等显著优点,适用于计算机、控制器、智能仪器以及便携式/电池供电设备等多种应用场合。其高可靠性和良好的性价比使其在市场上具有很强的竞争力。强烈推荐用户在相关项目中选用此款器件。
    通过详细的技术规格和广泛的应用案例,MAX811展示了其在现代电子系统中的重要性和不可替代性。如果你正在寻找一个高效可靠的电源监控解决方案,MAX811将是一个理想的选择。

MAX811T参数

参数
最大工作供电电压 -
最小工作供电电压 -

MAX811T厂商介绍

HXY MOSFET公司是一家专业从事MOSFET(金属氧化物半导体场效应晶体管)研发、生产和销售的企业。公司主营产品包括N沟道和P沟道MOSFET,这些产品广泛应用于以下领域:

1. 电源管理:用于电源转换、电压调节和电源保护。
2. 消费电子:在智能手机、平板电脑等设备中用于功率放大和信号处理。
3. 工业控制:在自动化设备和电机驱动中实现精确控制。
4. 汽车电子:在电动汽车和混合动力汽车中用于电池管理、电机控制等。

HXY MOSFET的优势在于:

- 高性能:提供高效率、低功耗的解决方案。
- 可靠性:严格的质量控制确保产品的长期稳定性。
- 定制服务:根据客户需求提供定制化的MOSFET解决方案。
- 技术支持:提供专业的技术支持和应用指导,帮助客户优化设计。

HXY MOSFET公司致力于为客户提供高质量的产品和服务,以满足不断变化的市场需求。

MAX811T数据手册

厂牌 PDF简要描述 下载
HXY MOSFET/深圳华轩阳电子 其他电源管理芯片 HXY MOSFET/深圳华轩阳电子 MAX811T MAX811T数据手册

MAX811T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 0.3978
9000+ ¥ 0.3912
15000+ ¥ 0.3812
库存: 720000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 1193.4
