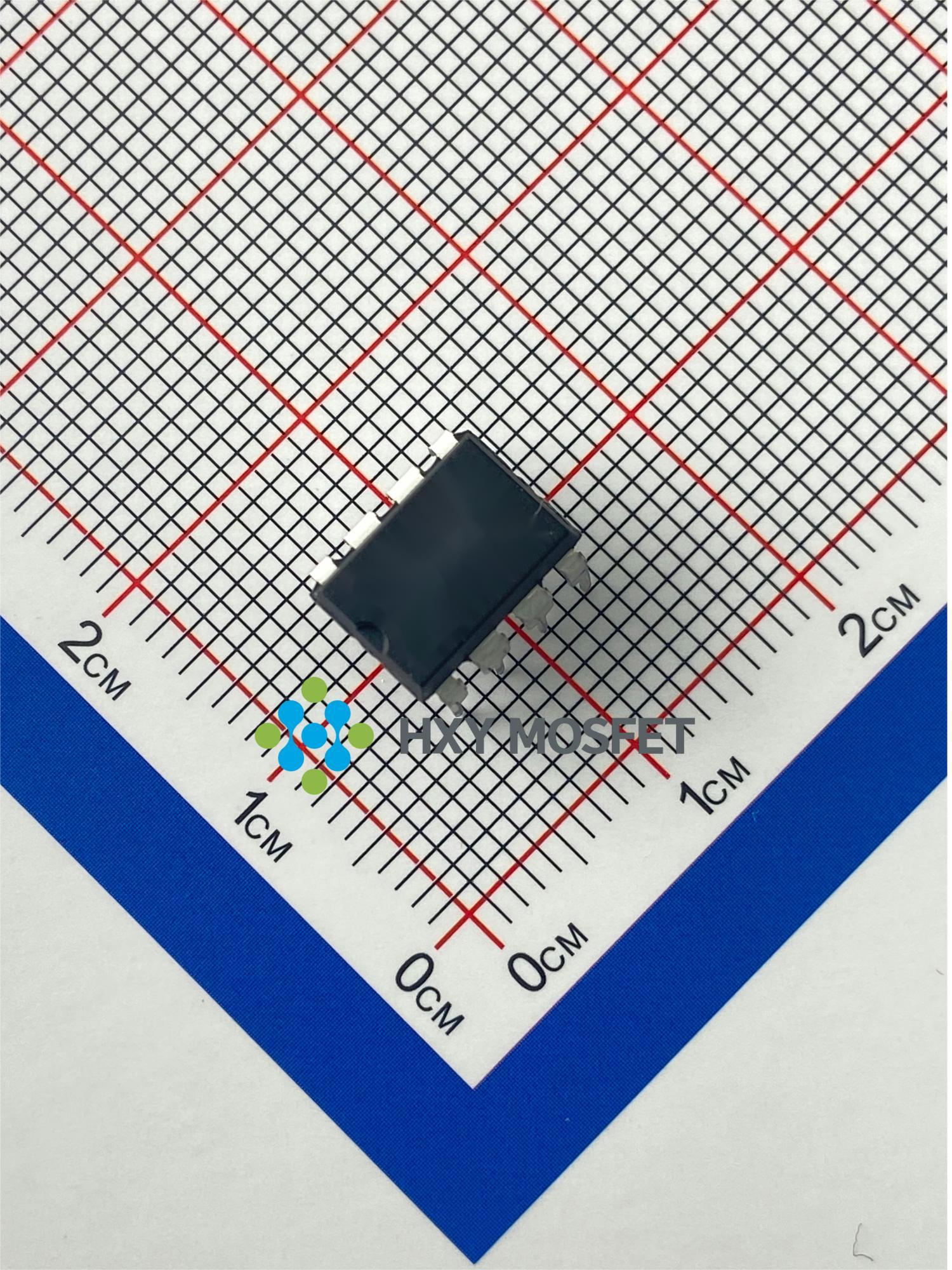

NE555P

产品分类: 定时器
产品描述: 描述: 多谐振荡器 单稳态触发器 施密特触发器 脉宽调制(PWM)生成器 音频发生器 定时器电路
供应商型号: NE555P DIP-8
供应商: 云汉优选
标准整包数: 50
HXY MOSFET/深圳华轩阳电子 定时器 NE555P

NE555P概述

    NE555P 电子元器件技术手册解析

    1. 产品简介


    NE555P 是一块精确的时间脉冲控制电路,广泛应用于精密计时器、脉冲发生器、延时发生器和顺序计时器等领域。这款集成电路具备高稳定性、高输出电流等特点,适用于多种电子设备。

    2. 技术参数


    NE555P 的主要技术参数如下:
    - 工作环境
    - 工作温度范围:-0℃ 至 +70℃
    - 存储温度范围:-65℃ 至 +150℃
    - 焊接温度(10秒):≤300℃
    - 电气特性
    - 电源电压范围:4.5V 至 16V
    - 静态电流(输出低电平):
    - Vcc=5V 时,最大电流为 6mA
    - Vcc=15V 时,最大电流为 15mA
    - 计时误差(单稳态):
    - 初始精度:±1.0%
    - 温度漂移:50 ppm/℃
    - 电源电压漂移:±0.1%/V
    - 计时误差(多谐振荡):
    - 初始精度:±2.25%
    - 温度漂移:150 ppm/℃
    - 电源电压漂移:±0.3%/V
    - 关键参数
    - 输出低电平(VOL):Vcc=15V 时,最大为 0.75V
    - 输出高电平(VOH):Vcc=15V 时,最小为 12.75V
    - 输出上升时间(tR):100ns
    - 输出下降时间(tF):100ns
    - 卸放端漏电流(ILKG):最大为 100nA

    3. 产品特点和优势


    NE555P 具有以下特点和优势:
    - 大输出电流:200mA,适用于驱动较大负载。
    - 高稳定性:温漂率低至 50 ppm/℃,确保在不同温度下的稳定性。
    - 高占空比可调性:通过外部电阻和电容调节,灵活应用。
    - 高精度定时:微秒级至小时级的定时能力。
    - 快速响应:上升时间和下降时间均小于 100ns,适合高频应用。

    4. 应用案例和使用建议


    NE555P 可用于以下应用场景:
    - 精密计时器:用于需要高精度计时的应用,如定时开关。
    - 脉冲发生器:产生不同频率和占空比的脉冲信号。
    - 延时发生器:通过外部电阻和电容设置延时时间。
    - 顺序计时器:实现复杂的定时控制逻辑。
    使用建议:
    - 电源管理:确保电源电压稳定,避免瞬态电压波动。
    - 散热设计:注意高功耗可能带来的热效应,必要时增加散热措施。
    - 可靠性测试:对于关键应用,建议进行长时间稳定性测试。

    5. 兼容性和支持


    NE555P 采用 DIP-8 和 SOP-8 封装形式,与市场上同类产品兼容性良好。厂商提供详细的技术支持文档和技术咨询服务,以帮助客户解决应用中的问题。

    6. 常见问题与解决方案


    - 问题:输出不稳定
    - 解决办法:检查输入电压和接地是否正确连接。
    - 问题:输出延迟时间长
    - 解决办法:调整外部电阻和电容的值。
    - 问题:输出不切换
    - 解决办法:检查复位端是否接收到高电平信号。

    7. 总结和推荐


    NE555P 作为一款高精度、高性能的时序控制芯片,在多种应用场合中表现优异。其大输出电流、高稳定性及高精度的特点使其在市场上具有较高的竞争力。推荐在需要高精度计时、脉冲生成和延时控制的应用中使用 NE555P。
    总体而言,NE555P 是一款值得信赖的产品,可以满足大多数时间脉冲控制的需求。无论是在家用电器、工业自动化还是汽车电子等领域,都能找到其适用的位置。
