CS82C54-10Z

产品分类: 定时器
产品描述: Renesas Electronics 可编程计时器电路, 可编程计时, PLCC封装, 最低工作温度 0 °C, 表面贴装安装
供应商型号: AV-S-ITSCS82C5410Z
供应商: Avnet
标准整包数: 444

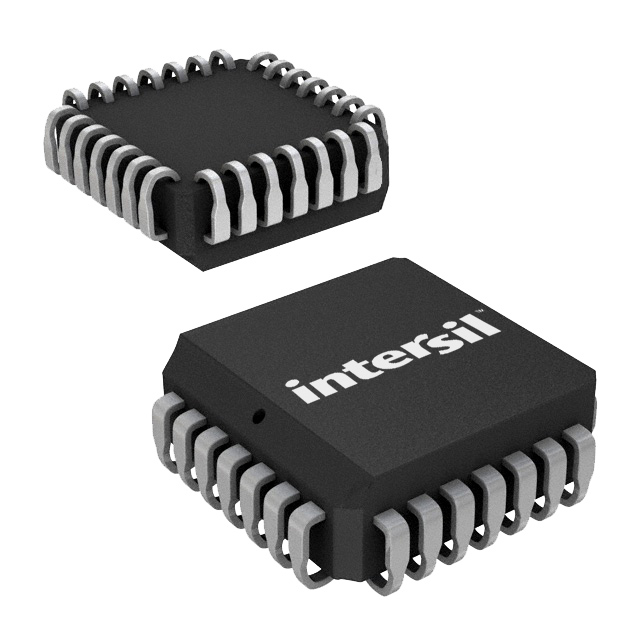

RENESAS ELECTRONICS 定时器 CS82C54-10Z

CS82C54-10Z概述


    产品简介


    82C54 高性能 CMOS 可编程间隔定时器 是由 Intersil 公司生产的高性能 CMOS 芯片,采用先进的 2 微米 CMOS 工艺制造。该芯片主要用于微计算机系统中的定时和计数功能。82C54 包含三个独立的可编程计数器,每个计数器具有高达 8MHz(82C54)、10MHz(82C54-10)或 12MHz(82C54-12)的时钟输入频率。它广泛应用于时间延迟、实时钟、事件计数器等多种场合,具有低功耗的优势,且与多种行业标准处理器兼容。

    技术参数


    - 时钟输入频率:8MHz 到 12MHz
    - 计数器:三个独立的 16 位计数器
    - 计数模式:六种可编程计数模式
    - 输入电压:
    - 逻辑高电平输入电压:2.0V (CX82C54, IX82C54),2.2V (MD82C54)
    - 逻辑低电平输入电压:0.8V
    - 输出电压:
    - 输出高电平电压:3.0V (IOH = -2.5mA),VCC - 0.4V (IOH = -100μA)
    - 输出低电平电压:0.4V (IOL = +2.5mA)
    - 电源电流:
    - 站态电流:ICC ≤ 10μA (VCC = 5.5V)
    - 操作电流:ICC ≤ 10mA (VCC = 5.5V, CLK0 = CLK1 = CLK2 = 8MHz)
    - 工作温度范围:
    - CX82C54:0°C 至 +70°C
    - IX82C54:-40°C 至 +85°C
    - MD82C54:-55°C 至 +125°C

    产品特点和优势


    82C54 配备了三个独立的 16 位计数器,每个计数器可以处理高达 8MHz 的时钟频率,使它在许多应用中表现出色。这种多计数器的设计使其在需要多个独立定时功能的应用中非常有用。此外,六种可编程计数模式提供了广泛的用途,如事件计数器、定时器和波形发生器等。同时,低功耗设计使得 82C54 在移动计算和高能耗敏感领域表现优异。

    应用案例和使用建议


    应用案例:
    - 实时钟:用于为微处理器系统提供精确的时间信号。
    - 事件计数器:例如在运动控制中用于记录物体的运动次数。
    - 数字单次触发:在脉冲控制电路中用作一次性定时器。
    使用建议:
    - 软件编程:在编程时要注意确保控制字和初始计数值按照规定的顺序写入计数器,以免出现错误。
    - 硬件配置:外部的门控输入可以帮助防止计数过程中断,确保计数器的准确性。

    兼容性和支持


    82C54 与 NMOS 8254 兼容,是 NMOS 8253 的增强版。它可以与多种标准微处理器(如 Intersil 80C86、80C88 和 80C286)无缝连接,适用于广泛的工业标准处理器。此外,该产品有多种封装形式,包括 PDIP、PLCC 和 CERDIP,以满足不同用户的需求。Intersil 公司还提供了技术支持和相关文档,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    - 问题:计数器输出不准确。
    - 解决方案:确保正确的控制字和初始计数值按照规定顺序写入,并检查外部门控输入的设置。

    - 问题:系统初始化时计数器状态不确定。
    - 解决方案:每次上电后,需重新编写控制字和初始计数值,以确保计数器的状态确定。

    总结和推荐


    82C54 高性能 CMOS 可编程间隔定时器是一款功能强大且灵活的产品,特别适合需要高精度计数和定时功能的应用。它的多计数器设计、低功耗以及广泛的工作温度范围使得它在众多行业中有着显著的应用前景。强烈推荐给需要精确计数和定时功能的应用场景,尤其是对精度和灵活性有较高要求的场合。

CS82C54-10Z参数

参数
典型供电电流 10mA
最大工作供电电压 5.5V
最小工作供电电压 4.5V
11.58mm(Max)
28-LCC (J-Lead)
4.57mm(Max)
通用封装 PLCC-28
安装方式 贴片安装
应用等级 商业级
零件状态 在售
包装方式 管装

CS82C54-10Z厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

CS82C54-10Z数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 定时器 RENESAS ELECTRONICS CS82C54-10Z CS82C54-10Z数据手册

CS82C54-10Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
