2922

产品分类: 定时器
厂牌: ADAFRUIT
产品描述: ADAFRUIT INDUSTRIES 实时时钟 (RTC), 附加板, 使用于Feather 开发板
供应商型号: 485-2922
供应商: Mouser
标准整包数: 1
ADAFRUIT 定时器 2922

2922概述


    产品简介

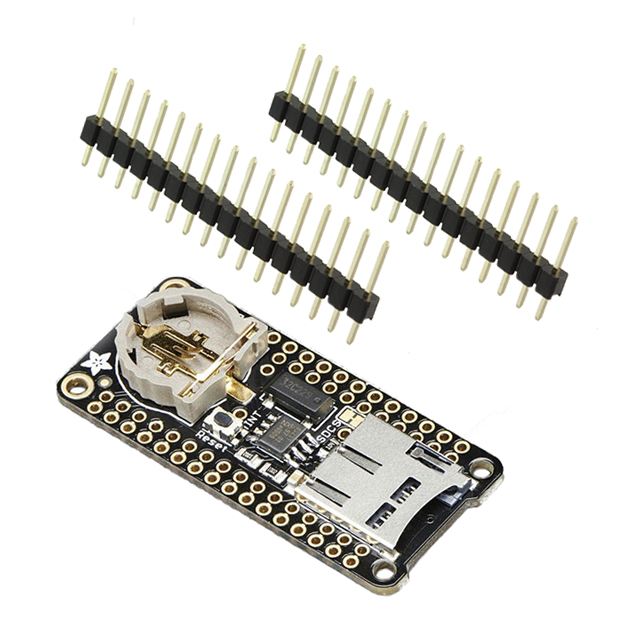

    Adalogger FeatherWing - RTC + SD Add-on
    Adalogger FeatherWing 是一款专为所有 Feather 主板设计的扩展板。它能够轻松添加实时时钟(RTC)和微型 SD 卡存储功能到任何 Feather 主板上。通过使用 Feather 堆叠式接头或 Feather 女式接头,可以将 Adalogger FeatherWing 安装在 Feather 主板顶部,让主板发挥出更多功能。
    产品类型: 扩展板
    主要功能: RTC 和 SD 卡存储
    应用领域: 数据记录,时间戳管理,小型数据存储

    技术参数


    - 尺寸: 50.8mm x 22.9mm x 1.6mm / 2" x 0.9" x 0.06"
    - 重量: 5.1g
    - 兼容主板: ATmega32u4, ATSAMD21, 或 ESP8266
    - RTC: PCF8523 实时时钟,带有 32KHz 晶体和电池备份
    - SD 卡槽: 连接到 SPI 端口引脚(额外的 CS 引脚)
    - SD 卡库: 推荐使用 Arduino 默认 SD 库
    - RTC 库: 使用 Adafruit RTClib 库
    - 电池要求: 需要一个 CR1220 纽扣电池用于 RTC 的电池备份功能

    产品特点和优势


    Adalogger FeatherWing 的主要优势在于其高集成度和易用性。它集成了 RTC 和 SD 卡存储功能,能够轻松扩展任何 Feather 主板的功能。使用 Feather 堆叠式接头或 Feather 女式接头,安装方便快捷。此外,使用 Arduino 默认 SD 库可以快速实现 SD 卡的数据读写功能,而使用 RTClib 库可以实现精确的时间记录功能。这些功能使其在数据记录、时间戳管理和小型数据存储方面具有较高的市场竞争力。

    应用案例和使用建议


    应用案例:
    - 无线传感器网络:将数据记录和时间戳管理功能添加到传感器节点中,便于后期数据分析。
    - 环境监测站:实时记录环境数据并存储到 SD 卡中,方便后续分析和处理。
    - 工业自动化:将关键数据记录到 SD 卡中,便于远程监控和数据回溯。
    使用建议:
    - 如果需要更高的精度时钟,可考虑使用 Adafruit 的 DS3231 FeatherWing。
    - 在 ESP8266 平台上,可以通过跳线更改 SD 卡的片选信号(CS)引脚。
    - 确保电池已正确安装以维持 RTC 的正常工作。

    兼容性和支持


    Adalogger FeatherWing 与所有基于 ATmega32u4, ATSAMD21, 或 ESP8266 的 Feather 主板完全兼容。Adafruit 提供详细的文档和库支持,确保用户能够顺利进行开发和调试。

    常见问题与解决方案


    问题1:无法读取 SD 卡数据
    - 解决方案: 确保 SD 卡已经正确插入并且 SD 卡库配置正确。检查 CS 引脚连接是否正确,尤其是 ESP8266 上的 GPIO 15。
    问题2:时钟走时不准确
    - 解决方案: 确认电池已安装且工作正常。如需更高精度时钟,可考虑更换为 DS3231 FeatherWing。
    问题3:无法连接到 RTC
    - 解决方案: 检查接线是否正确,确认 RTC 库已正确安装。重新上传代码或更新库版本。

    总结和推荐


    Adalogger FeatherWing 作为一款功能强大且易于使用的扩展板,具备出色的 RTC 和 SD 卡存储功能,非常适合用于数据记录和时间戳管理。它的易用性和高集成度使其在多个应用领域表现出色。强烈推荐使用 Adalogger FeatherWing 以提升现有 Feather 主板的功能和应用范围。

2922参数

参数
典型供电电流 -
最大工作供电电压 -
最小工作供电电压 -
零件状态 在售
包装方式 散装

2922厂商介绍

Adafruit Industries是一家位于纽约的电子设备制造商,由Limor Fried(也称为Ladyada)于2005年创立。公司专注于生产开源硬件和电子产品,包括传感器、模块、开发板、工具和套件等,旨在支持创客、工程师和爱好者的电子项目和教育活动。

主营产品分类:
1. 微控制器:如Arduino、Raspberry Pi等开发板。
2. 传感器:包括温度、湿度、光线、距离等多种传感器。
3. 显示器:如LED、LCD、OLED显示屏。
4. 无线通信:包括蓝牙、Wi-Fi、LoRa等模块。
5. 电源管理:如电池、充电器、电源板等。
6. 工具和套件:提供焊接、编程等工具和DIY套件。

应用领域:
Adafruit的产品广泛应用于物联网、智能家居、可穿戴设备、教育、艺术项目等多个领域。

Adafruit的优势:
1. 开源:产品和项目遵循开源原则,鼓励社区参与和创新。
2. 教育:提供丰富的学习资源,包括教程、视频和指南,支持教育和自学。
3. 社区:拥有活跃的在线社区,用户可以分享项目、交流经验和解决问题。
4. 质量:产品经过严格测试,确保可靠性和耐用性。
5. 客户服务:提供优秀的客户支持,帮助用户解决技术问题。

2922数据手册

厂牌 PDF简要描述 下载
ADAFRUIT 定时器 ADAFRUIT 2922 2922数据手册

2922封装设计

查看详情并下载
Symbol
Footprint
3D Model
