3608S-32.768DTTLLL-R35Y

产品分类: 无源晶振
厂牌: HCI/苏州杭晶
产品描述: 贴片表晶,封装:8038,频率:32.768kHz,负载电容:12.5pF,常温频差:±20ppm,工作温度:-40-85℃,频率稳定度:±20ppm,电阻ESR:35
供应商型号: 3608S-32.768DTTLLL-R35Y SMD8038-4P
供应商: 云汉优选
标准整包数: 10

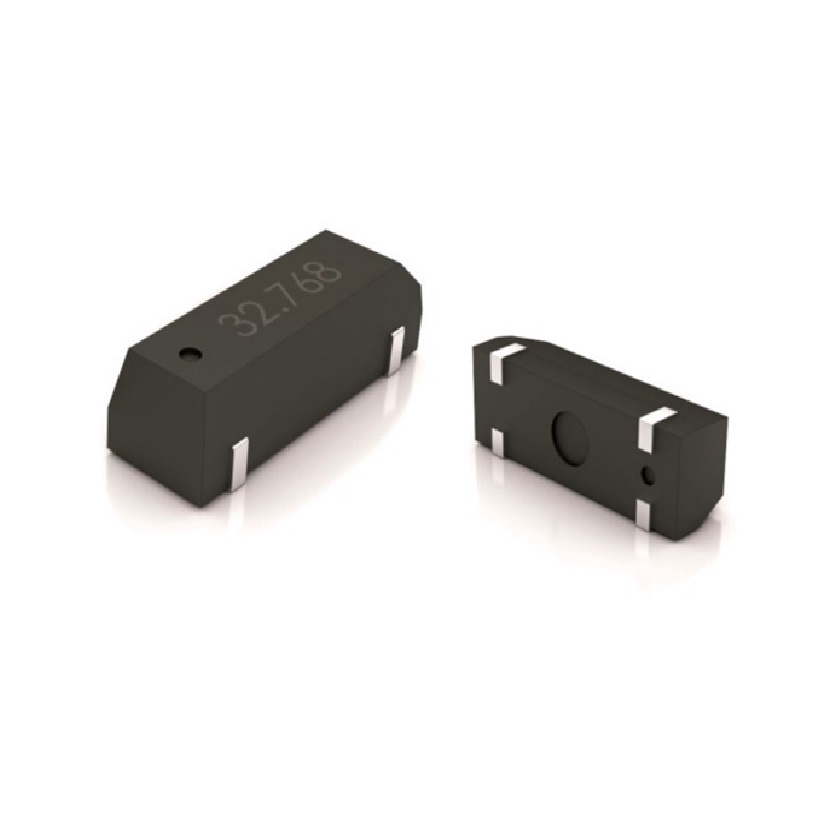

HCI/苏州杭晶 无源晶振 3608S-32.768DTTLLL-R35Y

3608S-32.768DTTLLL-R35Y概述

    3608S 调音叉晶体单元技术手册

    产品简介


    3608S 是一款采用表面贴装(SMD)封装的调音叉晶体单元,尺寸为 8.0 x 3.8 mm 的树脂模具封装。这种小型化设计使其特别适合应用于实时钟、微处理器、计时器及控制器、仪表和手持设备等领域。调音叉晶体以其高可靠性、稳定性以及低功耗等特性而备受青睐。

    技术参数


    以下是 3608S 调音叉晶体单元的主要技术规格:
    - 封装尺寸: 8.0 x 3.8 x 2.5 mm(带 4 个 J 引脚)
    - 振动模式: 基频
    - 频率范围: 32.768 kHz 到 20~165 kHz(具体频率可定制)
    - 频率容差: ±20 ppm / ±50 ppm(其他选项可选)
    - 温度稳定性: –0.04 ppm/°C²(最大值)
    - 工作温度范围: –20°C 至 +70°C 或 –40°C 至 +85°C(其他选项可选)
    - 等效串联电阻 (ESR): <50 kΩ
    - 并联电容: 0.9 pF(6~2.0 pF 取决于频率)
    - 运动电容: 1.8 fF(0.6~4.0 fF 取决于频率)
    - 负载电容: 6 pF、7 pF、9 pF 或 12.5 pF(6~32 pF 或串联定制)
    - 驱动水平: 0.2 µW(典型值)/ 2.0 µW(最大值)
    - 年老化率: ±3 ppm(+25°C 条件下)

    产品特点和优势


    1. 可靠的 SMD 封装: 采用树脂模具设计,适合 SMT 生产工艺,确保高可靠性和长期稳定性。
    2. 耐高温性: 模具材料具有良好的耐热性,允许在高温回流焊过程中使用。
    3. 低功耗: 适用于对功耗要求较高的应用场合,如便携式设备。
    4. 环保合规: 符合 RoHS 标准(通过豁免),满足环保需求。

    应用案例和使用建议


    - 实时钟: 作为振荡器提供精准的时间基准,特别适合手表、时钟等应用。
    - 微处理器: 稳定的频率输出有助于提高微处理器的工作精度。
    - 计时器和控制器: 精确的计时功能使得控制器更加稳定可靠。
    - 仪表和手持设备: 在医疗仪器、智能手表等小型设备中得到广泛应用。
    使用建议:
    - 在组装过程中,确保焊接温度不超过推荐值,以避免损坏晶体单元。
    - 在设计电路时,根据应用需求选择合适的负载电容,确保最佳工作状态。
    - 鉴于其低功耗特性,适合作为电池供电设备的振荡源。

    兼容性和支持


    - 兼容性: 3608S 能够与市面上大多数 SMT 设备兼容,适用于多种 PCB 设计。
    - 技术支持: Suzhou HangJing Elec&Tech Co., Ltd. 提供详尽的技术支持和售后服务,包括样品提供、技术咨询和质量问题处理等。

    常见问题与解决方案


    - Q: 频率漂移如何解决?
    - A: 使用更稳定的温度补偿方案,例如增加温度传感器并调整控制算法。
    - Q: 如何减少 ESR 值?
    - A: 确保在推荐范围内选择合适的负载电容,并在电路设计上加以优化。
    - Q: 焊接过程中容易发生焊点问题怎么办?
    - A: 使用正确的回流焊曲线和适当的焊料,严格按照推荐的焊接参数进行操作。

    总结和推荐


    综上所述,3608S 调音叉晶体单元以其优异的性能、稳定的频率输出以及广泛的适用性,成为众多应用领域的理想选择。无论是高可靠性需求还是低功耗设计,3608S 都能完美胜任。因此,强烈推荐在需要高精度、高可靠性的应用中使用此款晶体单元。

3608S-32.768DTTLLL-R35Y参数

参数
驱动电平 -
负载电容 -
频率稳定性 -
频率容差 -
等效串联电阻 -
频率 -
通用封装 SMD-8038-4P
