首页  >  产品百科  >  3131M-32.768ATTLLLY

3131M-32.768ATTLLLY

产品分类: 无源晶振
厂牌: HCI/苏州杭晶
产品描述: 贴片表晶,封装:3215,频率:32.768kHz,负载电容:12.5pF,常温频差:±20ppm,工作温度:-55-85,频率稳定度:±20ppm
供应商型号: 3131M-32.768ATTLLLY SMD3215-2P
供应商: 云汉优选
标准整包数: 10
HCI/苏州杭晶 无源晶振 3131M-32.768ATTLLLY

3131M-32.768ATTLLLY概述

    Tuning Fork Crystal 3131M 技术手册解析

    产品简介

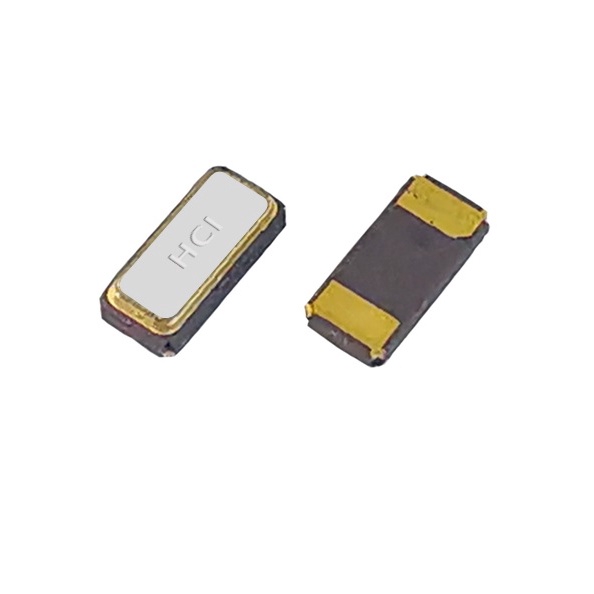

    Tuning Fork Crystal 3131M 是一款高性能的晶体振荡器,专为需要高精度频率控制的应用而设计。该产品采用 SMD(表面贴装)封装,外形尺寸为 3.2 x 1.5 x 0.8 mm,具有两个焊盘。其紧凑的设计使其非常适合移动通信设备和手持设备中使用。

    技术参数


    - 频率范围: 32.768 kHz
    - 晶体模式: 基本模式
    - 频率容差: ±20 ppm / ±30 ppm / ±50 ppm(可选)
    - 温度稳定性: –0.03±0.01 ppm/°C²(抛物线系数)
    - 工作温度范围: –40°C 至 +85°C
    - 老化率: 每年 ±3 ppm(在 +25°C 条件下)
    - 等效串联电阻: < 70 kΩ
    - 并联电容: 1.5 pF(典型值)
    - 运动电容: 3.3 fF(典型值)
    - 负载电容: 6 pF / 9 pF / 12.5 pF(需指定)
    - 驱动功率: 0.2 µW(典型值)至 1.0 µW(最大值)

    产品特点和优势


    - 小巧的 3.2 x 1.5 x 0.8 mm 封装,适合现代小型化电子产品。
    - 高可靠性的真空焊接陶瓷密封包装。
    - 可提供紧公差选项。
    - 符合 RoHS 标准,无铅、无卤素。
    - 广泛应用于手机通信、手持设备等领域。

    应用案例和使用建议


    Tuning Fork Crystal 3131M 被广泛应用于各种需要高精度时钟信号的场合,如智能手机、平板电脑、GPS 设备和个人数字助理等。为了确保最佳性能,建议在使用前检查产品的工作温度范围和负载电容是否符合要求。此外,在焊接过程中应遵循推荐的回流焊曲线以避免损坏。

    兼容性和支持


    该产品与多种主流电子设备兼容,支持 SMT 自动贴片机加工流程。制造商提供了详细的技术支持文档和技术服务热线,以便客户解决问题。

    常见问题与解决方案


    1. 问题: 产品启动困难。
    - 解决方案: 确保驱动功率设置正确,通常为 0.2 µW 到 1.0 µW。
    2. 问题: 温度变化导致频率不稳定。
    - 解决方案: 使用更高精度等级的产品或采取额外的温度补偿措施。
    3. 问题: 接触不良。
    - 解决方案: 检查焊接质量和电路板设计。

    总结和推荐


    总体而言,Tuning Fork Crystal 3131M 是一款值得信赖的产品,具有优良的性能表现和广泛的应用前景。它不仅满足了现代电子设备对小型化、高精度的要求,还通过其可靠的制造工艺保证了长期使用的稳定性。因此,对于需要精确时钟信号的应用来说,这是一个非常不错的选择。我们强烈推荐这款产品给寻求高品质晶体振荡器的工程师和技术人员。如有任何疑问或需要进一步帮助,请随时联系我们的技术支持团队。

3131M-32.768ATTLLLY参数

参数
频率稳定性 -
频率容差 -
等效串联电阻 -
频率 -
驱动电平 -
负载电容 -
通用封装 SMD-3215-2P

3131M-32.768ATTLLLY厂商介绍

HCI公司(Human-Computer Interaction, Inc.)是一家致力于人机交互技术研究和产品开发的企业。公司主营产品主要分为以下几个分类:

1. 用户界面设计:HCI公司专注于为用户提供直观、易用的用户界面设计,包括图形用户界面(GUI)和语音用户界面(VUI)等。

2. 交互式系统:公司开发了一系列交互式系统,如触摸屏、手势识别系统和虚拟现实(VR)设备,以提高用户与技术的互动体验。

3. 可穿戴技术:HCI公司研发了多种可穿戴设备,如智能手表、健康监测设备等,以满足用户在不同场景下的需求。

4. 自动化与人工智能:公司在自动化和人工智能领域也有所涉猎,开发了智能机器人、智能家居系统等产品。

HCI公司的产品广泛应用于教育、医疗、娱乐、工业自动化等多个领域。其优势在于:

1. 创新性:HCI公司不断探索和研发新技术,以满足市场和用户的需求。

2. 用户体验:公司注重用户体验,致力于提供简单、直观、高效的交互方式。

3. 定制化服务:HCI公司能够根据不同行业和客户的需求,提供定制化的解决方案。

4. 跨平台兼容性:公司的产品支持多种操作系统和平台,具有广泛的适用性。

3131M-32.768ATTLLLY数据手册

厂牌 PDF简要描述 下载
HCI/苏州杭晶 无源晶振 HCI/苏州杭晶 3131M-32.768ATTLLLY 3131M-32.768ATTLLLY数据手册

3131M-32.768ATTLLLY封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 115.8781
100+ ¥ 93.1891
500+ ¥ 88.7513
1000+ ¥ 84.525
3000+ ¥ 80.5
库存: 19192
起订量: 10 增量: 3000
交货地:
最小起订量为:10
合计: ¥ 1158.78
直接购买
加入购物车
