0122M4-12.000F20DTNJY

产品分类: 无源晶振
厂牌: HCI/苏州杭晶
产品描述: 贴片金属,封装:2520,频率:12MHz,负载电容:20pF,常温频差:±10ppm,工作温度:-40-85,频率稳定度:±30ppm
供应商型号: 0122M4-12.000F20DTNJY SMD2520-4P
供应商: 云汉优选
标准整包数: 10

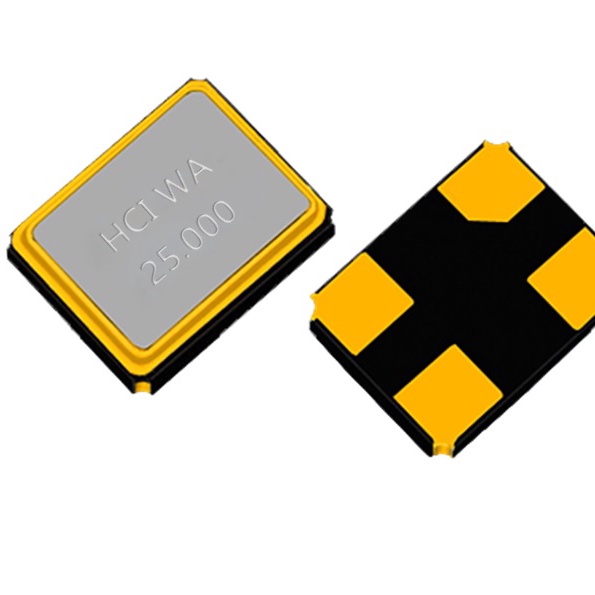

HCI/苏州杭晶 无源晶振 0122M4-12.000F20DTNJY

0122M4-12.000F20DTNJY概述

    文章:SMD Quartz Crystal Unit 技术手册解析

    产品简介


    苏州航晶电子科技有限公司生产的0122M4型号石英晶体单元是一种表面贴装(SMD)型器件,适用于无线通信领域。它具有2.5x2.0x0.55毫米的小尺寸设计,配备四个焊盘,采用真空缝密封陶瓷封装,以确保高度可靠性和稳定性。主要应用于无线局域网(WLAN)、蓝牙、移动通信及手持设备中。

    技术参数


    - 封装/外形尺寸:SMD 2.5x2.0毫米陶瓷缝密封包装
    - 额定频率范围:12.000 MHz 至 60.000 MHz
    - 晶体切割模式:AT切割/基频
    - 频率容差:±10 ppm / ±20 ppm / ±30 ppm
    - 频率稳定性:±10 ppm / ±15 ppm
    - 工作温度范围:-20°C至+70°C 或 -30°C至+85°C
    - 等效串联电阻:根据不同频率范围,电阻值为<125Ω、<100Ω、<80Ω、<60Ω
    - 负载电容:6 pF 至 32 pF 或 SERIES,请指定
    - 并联电容:<3.0 pF
    - 驱动功率:典型值为50 µW,最大值为200 µW
    - 存储温度范围:-55°C 至 +125°C
    - 包装信息:符合EIA-481标准的卷带包装,每卷最多3,000个组件

    产品特点和优势


    这款0122M4型号石英晶体单元的主要优势在于其紧凑的设计和高度可靠的真空缝密封陶瓷封装。此外,它还提供紧固的容差和温度稳定性,能够在广泛的温度范围内保持稳定的性能。特别值得一提的是,该产品符合AEC-Q200汽车标准,RoHS指令以及无铅和无卤素要求,使其适用于各种高标准的应用场合。该产品广泛应用于无线局域网、蓝牙、移动通信及手持设备中,展示出其在各类电子设备中的广泛应用潜力。

    应用案例和使用建议


    此款石英晶体单元常用于智能手机、路由器和各类手持设备中。建议在设计电路板时,将该晶体放置在尽可能靠近振荡器的位置,以减少信号干扰。在焊接过程中,遵循推荐的回流焊曲线(REFLOW PROFILE),以确保焊接质量。

    兼容性和支持


    该石英晶体单元具有良好的兼容性,可与其他主流的SMD元件搭配使用。厂商提供了全面的技术支持和维护服务,帮助客户解决可能遇到的问题。此外,厂商还会提供详细的文档和技术指导,以确保客户能够顺利地进行安装和调试。

    常见问题与解决方案


    - 问题1:无法达到预期频率?
    - 解决方案:检查电路连接是否正确,确认负载电容是否匹配。如果问题仍然存在,建议联系技术支持。
    - 问题2:出现信号干扰?
    - 解决方案:建议重新布局电路板,将晶体放置在远离干扰源的位置。
    - 问题3:产品不工作?
    - 解决方案:首先确认电源电压是否正确,接着检查是否有其他部件故障。如果问题依然存在,可以联系厂商寻求进一步的帮助。

    总结和推荐


    综上所述,0122M4型号石英晶体单元凭借其出色的可靠性、紧凑的设计和广泛的工作温度范围,在无线通信和其他高频应用领域表现出色。它的多种配置选项和高精度使其成为一种极为灵活的产品。如果您正在寻找一个高性能且高度可靠的小尺寸晶体单元,强烈推荐考虑这款产品。

0122M4-12.000F20DTNJY参数

参数
驱动电平 -
负载电容 -
频率稳定性 -
频率容差 -
等效串联电阻 -
频率 -
通用封装 SMD-2520-4P
应用等级 工业级

0122M4-12.000F20DTNJY厂商介绍

HCI公司(Human-Computer Interaction, Inc.)是一家致力于人机交互技术研究和产品开发的企业。公司主营产品主要分为以下几个分类:

1. 用户界面设计:HCI公司专注于为用户提供直观、易用的用户界面设计,包括图形用户界面(GUI)和语音用户界面(VUI)等。

2. 交互式系统:公司开发了一系列交互式系统,如触摸屏、手势识别系统和虚拟现实(VR)设备,以提高用户与技术的互动体验。

3. 可穿戴技术:HCI公司研发了多种可穿戴设备,如智能手表、健康监测设备等,以满足用户在不同场景下的需求。

4. 自动化与人工智能:公司在自动化和人工智能领域也有所涉猎,开发了智能机器人、智能家居系统等产品。

HCI公司的产品广泛应用于教育、医疗、娱乐、工业自动化等多个领域。其优势在于:

1. 创新性:HCI公司不断探索和研发新技术,以满足市场和用户的需求。

2. 用户体验:公司注重用户体验,致力于提供简单、直观、高效的交互方式。

3. 定制化服务:HCI公司能够根据不同行业和客户的需求,提供定制化的解决方案。

4. 跨平台兼容性:公司的产品支持多种操作系统和平台,具有广泛的适用性。

0122M4-12.000F20DTNJY数据手册

厂牌 PDF简要描述 下载
HCI/苏州杭晶 无源晶振 HCI/苏州杭晶 0122M4-12.000F20DTNJY 0122M4-12.000F20DTNJY数据手册

0122M4-12.000F20DTNJY封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 0.4979
100+ ¥ 0.4002
500+ ¥ 0.3807
1000+ ¥ 0.3623
3000+ ¥ 0.345
库存: 18047
起订量: 10 增量: 3000
交货地:
最小起订量为:10
合计: ¥ 4.97
