3131M-32.768DZ09LLY

产品分类: 无源晶振
厂牌: HCI/苏州杭晶
产品描述: 贴片表晶,封装:3215,频率:32.768kHz,9pF,常温频差:±20ppm,工作温度:-40~125℃,频率稳定度:±20ppm
供应商型号: 3131M-32.768DZ09LLY SMD3215-2P
供应商: 云汉优选
标准整包数: 10
HCI/苏州杭晶 无源晶振 3131M-32.768DZ09LLY

3131M-32.768DZ09LLY概述

    3131M Tuning Fork Crystal 技术手册

    1. 产品简介

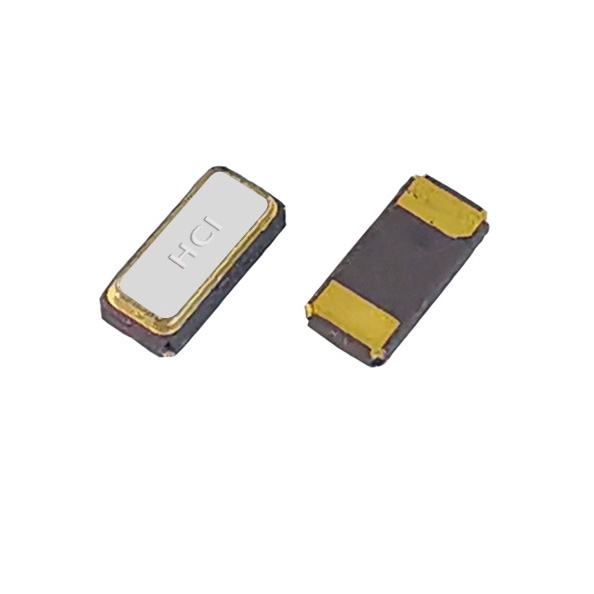

    3131M调谐叉晶体是一款采用SMD封装(3.2×1.5mm陶瓷密封)的小型化、高性能晶体振荡器。主要应用于移动通信设备和手持设备中,以其紧凑的尺寸和高可靠性著称。

    2. 技术参数


    - 基本规格:32.768kHz基频
    - 频率公差:±20ppm / ±30ppm / ±50ppm(其他选项可选)
    - 温度稳定性:–0.03±0.01ppm/°C(25°C为转点温度)
    - 工作温度范围:–40°C到+85°C(其他选项可选)
    - 存储温度范围:–55°C到+125°C
    - 等效串联电阻:<70kΩ
    - 并联电容(典型值):1.5pF
    - 运动电容(典型值):3.3fF
    - 负载电容:6pF / 9pF / 12.5pF(需指定)
    - 驱动水平:0.2µW(典型值)/ 1.0µW(最大值)
    - 年老化率:±3ppm(在+25°C时)

    3. 产品特点和优势


    - 紧凑设计:3.2×1.5×0.8mm的小尺寸及两个焊盘设计,适合空间受限的应用。
    - 高度可靠:采用真空缝焊陶瓷封装,确保长期稳定性。
    - 严格的公差:提供更紧密的公差选项,适用于对精度要求较高的应用。
    - 环保合规:符合RoHS标准,无铅、无卤素。

    这些特点使得3131M调谐叉晶体在移动通信和手持设备等领域具有广泛的适用性和竞争力。

    4. 应用案例和使用建议


    应用案例:
    - 移动电话、智能手机
    - 平板电脑
    - 手持设备
    使用建议:
    - 在焊接过程中需遵循推荐的回流焊曲线,确保焊接质量。
    - 注意选择合适的负载电容,以达到最佳的工作状态。
    - 使用前需检查所选晶体是否满足实际应用场景的要求。

    5. 兼容性和支持


    - 产品符合EIA-481标准,采用卷带包装,便于自动化生产。
    - 可与大多数标准电路板兼容,具体要求请参考制造商文档。
    - 苏州恒景电子科技有限公司提供技术支持和售后服务,包括产品咨询、故障诊断等。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接后出现虚焊现象 | 检查回流焊曲线设置是否正确,确保焊接过程规范。 |
    | 晶体输出频率偏差较大 | 确认所选频率公差符合需求,检查负载电容是否合适。 |

    7. 总结和推荐


    综上所述,3131M调谐叉晶体凭借其小巧的外形、高可靠性及多样化的配置选项,在移动通信和手持设备领域表现出色。对于追求高精度、高稳定性的电子产品而言,该产品无疑是一个理想的选择。强烈推荐在相关项目中使用此款晶体。
    如果您有任何疑问或需要进一步的技术支持,请联系苏州恒景电子科技有限公司。

3131M-32.768DZ09LLY参数

参数
频率容差 -
等效串联电阻 -
频率 -
驱动电平 -
负载电容 -
频率稳定性 -
通用封装 SMD-3215-2P

3131M-32.768DZ09LLY厂商介绍

HCI公司(Human-Computer Interaction, Inc.)是一家致力于人机交互技术研究和产品开发的企业。公司主营产品主要分为以下几个分类:

1. 用户界面设计:HCI公司专注于为用户提供直观、易用的用户界面设计,包括图形用户界面(GUI)和语音用户界面(VUI)等。

2. 交互式系统:公司开发了一系列交互式系统,如触摸屏、手势识别系统和虚拟现实(VR)设备,以提高用户与技术的互动体验。

3. 可穿戴技术:HCI公司研发了多种可穿戴设备,如智能手表、健康监测设备等,以满足用户在不同场景下的需求。

4. 自动化与人工智能:公司在自动化和人工智能领域也有所涉猎,开发了智能机器人、智能家居系统等产品。

HCI公司的产品广泛应用于教育、医疗、娱乐、工业自动化等多个领域。其优势在于:

1. 创新性:HCI公司不断探索和研发新技术,以满足市场和用户的需求。

2. 用户体验:公司注重用户体验,致力于提供简单、直观、高效的交互方式。

3. 定制化服务:HCI公司能够根据不同行业和客户的需求,提供定制化的解决方案。

4. 跨平台兼容性:公司的产品支持多种操作系统和平台,具有广泛的适用性。

3131M-32.768DZ09LLY数据手册

厂牌 PDF简要描述 下载
HCI/苏州杭晶 无源晶振 HCI/苏州杭晶 3131M-32.768DZ09LLY 3131M-32.768DZ09LLY数据手册

3131M-32.768DZ09LLY封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 1.3247
100+ ¥ 1.0649
500+ ¥ 1.0143
1000+ ¥ 0.966
3000+ ¥ 0.92
库存: 19201
起订量: 10 增量: 3000
交货地:
最小起订量为:10
合计: ¥ 13.24
直接购买
加入购物车
