首页  >  产品百科  >  0153G2-16.000F12DTLJY

0153G2-16.000F12DTLJY

产品分类: 无源晶振
厂牌: HCI/苏州杭晶
产品描述: 贴片陶瓷,封装:5032,频率:16MHz,负载电容12pF,频率公差±20ppm,工作温度:-40-85,频率稳定度:±30ppm
供应商型号: 0153G2-16.000F12DTLJY SMD5032-2P
供应商: 云汉优选
标准整包数: 10
HCI/苏州杭晶 无源晶振 0153G2-16.000F12DTLJY

0153G2-16.000F12DTLJY概述


    产品简介

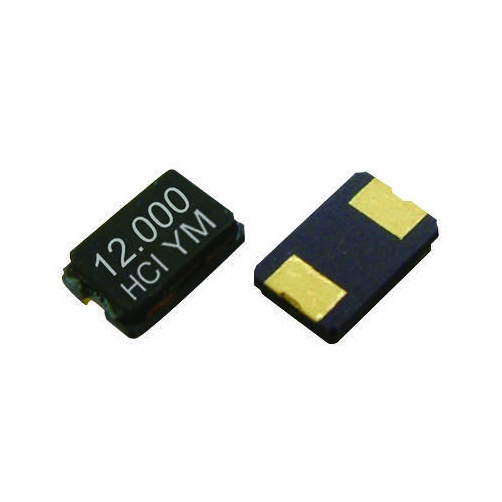

    Q153G2石英晶体单元是一种表面贴装(SMD)封装的石英晶体,尺寸为5.0x3.2x1.3毫米,采用玻璃密封包装。该产品主要用于主板、计算机外设和手持设备等领域,具有低功耗、高稳定性和良好的温度特性,适用于各种电子设备的频率控制需求。

    技术参数


    | 参数 | 条件/备注 |

    | 频率范围 | 8.0 ~ 80.0 MHz |
    | 基频频率范围 | 8.0 ~ 50.0 MHz |
    | 三阶谐波频率范围 | 40.0 ~ 80.0 MHz |
    | 频率容差 | ±10 ppm 至 ±50 ppm |
    | 频率稳定性 | ±10 ppm 至 ±30 ppm |
    | 工作温度范围 | -20°C ~ +70°C 或 -40°C ~ +85°C |
    | 等效串联电阻(ESR) | 基频:8.0 ~ 12.0 MHz - 80Ω
    基频:12.1 ~ 20.0 MHz - 60Ω
    基频:20.1 ~ 50.0 MHz - 50Ω
    三阶谐波:40.0 ~ 60.0 MHz - 120Ω
    三阶谐波:60.1 ~ 80.0 MHz - 100Ω |
    | 负载电容 | 6 ~ 32 pF |
    | 并联电容 | <5 pF |
    | 驱动功率 | 10 μW 典型值 / 200 μW 最大值 |
    | 年老化率 | ±3 ppm |

    产品特点和优势


    1. 紧凑设计:5.0x3.2x1.3毫米的小巧尺寸,便于在紧凑的空间内安装。
    2. 成本效益:采用低成本的陶瓷玻璃密封包装,具有出色的性价比。
    3. 高精度:提供±10 ppm至±50 ppm的频率容差,满足多种应用的需求。
    4. 温度稳定性:在-20°C至+70°C或-40°C至+85°C的工作温度范围内表现出色的温度稳定性。
    5. 环保材料:RoHS合规且无卤素,符合严格的环保标准。

    应用案例和使用建议


    应用案例
    1. 主板:作为主板上的时钟源,确保系统的精确运行。
    2. 计算机外设:如硬盘驱动器、显卡等,提供稳定的频率控制。
    3. 手持设备:如智能手机和平板电脑,保证设备的高效运行。
    使用建议
    1. 安装位置选择:确保晶体单元远离热源和电磁干扰源,以减少温度变化和噪声的影响。
    2. 焊接温度控制:在回流焊接过程中,遵循推荐的回流焊曲线,以确保最佳焊接效果。
    3. 负载电容匹配:根据具体应用需求选择合适的负载电容,以达到最佳频率稳定性。

    兼容性和支持


    - 兼容性:Q153G2晶体单元与市场上主流的SMD封装兼容,可广泛应用于各种电子设备中。
    - 支持:Suzhou HangJing Elec&Tech Co., Ltd. 提供全面的技术支持和售后服务,包括产品咨询、故障排查和维修服务。

    常见问题与解决方案


    1. 问题:焊接后晶体不工作。
    - 解决方案:检查焊接温度是否符合推荐曲线,确认焊接质量;检查电路连接是否正确。
    2. 问题:频率不稳定。
    - 解决方案:检查负载电容是否匹配;确保工作环境温度在规定范围内。
    3. 问题:晶体出现老化现象。
    - 解决方案:定期校准频率,确保系统运行稳定。

    总结和推荐


    Q153G2石英晶体单元以其紧凑的设计、高精度、良好的温度稳定性和环保特性,在多个应用领域展现出卓越的性能。它不仅适用于主板、计算机外设和手持设备,还能满足各种严苛的环境条件。此外,Suzhou HangJing Elec&Tech Co., Ltd. 提供全面的技术支持和售后服务,使用户能够安心使用。
    综上所述,Q153G2石英晶体单元是一款值得推荐的产品,无论是对于专业工程师还是普通用户,都能提供可靠、高效的频率控制解决方案。

0153G2-16.000F12DTLJY参数

参数
频率容差 -
等效串联电阻 -
频率 -
驱动电平 -
负载电容 -
频率稳定性 -
通用封装 SMD-5032-2P

0153G2-16.000F12DTLJY厂商介绍

HCI公司(Human-Computer Interaction, Inc.)是一家致力于人机交互技术研究和产品开发的企业。公司主营产品主要分为以下几个分类:

1. 用户界面设计:HCI公司专注于为用户提供直观、易用的用户界面设计,包括图形用户界面(GUI)和语音用户界面(VUI)等。

2. 交互式系统:公司开发了一系列交互式系统,如触摸屏、手势识别系统和虚拟现实(VR)设备,以提高用户与技术的互动体验。

3. 可穿戴技术:HCI公司研发了多种可穿戴设备,如智能手表、健康监测设备等,以满足用户在不同场景下的需求。

4. 自动化与人工智能:公司在自动化和人工智能领域也有所涉猎,开发了智能机器人、智能家居系统等产品。

HCI公司的产品广泛应用于教育、医疗、娱乐、工业自动化等多个领域。其优势在于:

1. 创新性:HCI公司不断探索和研发新技术,以满足市场和用户的需求。

2. 用户体验:公司注重用户体验,致力于提供简单、直观、高效的交互方式。

3. 定制化服务:HCI公司能够根据不同行业和客户的需求,提供定制化的解决方案。

4. 跨平台兼容性:公司的产品支持多种操作系统和平台,具有广泛的适用性。

0153G2-16.000F12DTLJY数据手册

厂牌 PDF简要描述 下载
HCI/苏州杭晶 无源晶振 HCI/苏州杭晶 0153G2-16.000F12DTLJY 0153G2-16.000F12DTLJY数据手册

0153G2-16.000F12DTLJY封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 1.027
100+ ¥ 0.8257
500+ ¥ 0.7866
1000+ ¥ 0.7487
3000+ ¥ 0.713
库存: 18378
起订量: 10 增量: 1000
交货地:
最小起订量为:10
合计: ¥ 10.27
直接购买
加入购物车
