3608S-32.768DTTLLLY

产品分类: 无源晶振
厂牌: HCI/苏州杭晶
产品描述: 贴片表晶,封装:8038,频率:32.768kHz,负载电容:12.5pF ,频率公差:±20ppm ,工作温度:-40-85,频率稳定度:±20ppm
供应商型号: 3608S-32.768DTTLLLY SMD8038-4P
供应商: 云汉优选
标准整包数: 10
HCI/苏州杭晶 无源晶振 3608S-32.768DTTLLLY

3608S-32.768DTTLLLY概述

    Tuning Fork Crystal 3608S 技术手册解析

    1. 产品简介

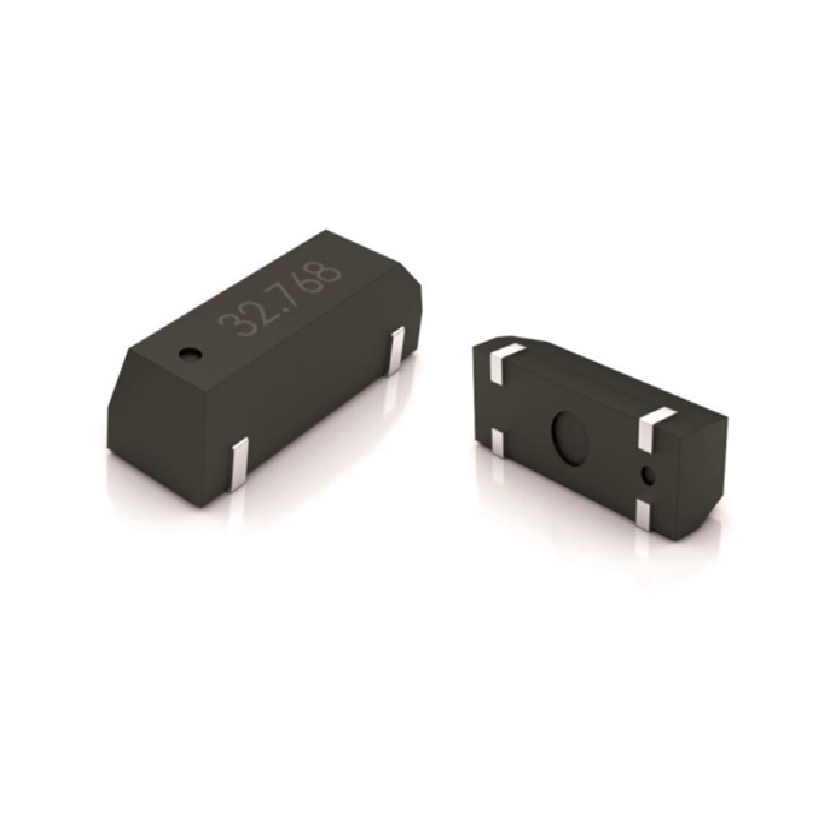

    Tuning Fork Crystal(谐振叉晶振)3608S 是一种表面贴装器件(SMD),封装尺寸为8.0×3.8毫米树脂模制壳体。该产品主要用于实时钟、微处理器、定时器和控制器、仪表及手持设备等低功耗应用场合。

    2. 技术参数


    - 封装尺寸:8.0×3.8×2.5毫米,带4个引脚。
    - 频率范围:32.768kHz至20~165kHz(请联系厂家获取更多频率选项)。
    - 振动模式:基波。
    - 频率容差:±20ppm/±50ppm(其他选项可选)。
    - 温度稳定性:最大-0.04ppm/℃。
    - 工作温度范围:-20℃到+70℃或-40℃到+85℃(其他选项可选)。
    - 转换温度点:+25±5℃。
    - 等效串联电阻(ESR):<50kΩ。
    - 并联电容:0.9pF(变化范围:0.6~2.0pF)。
    - 运动电容:1.8fF(变化范围:0.6~4.0fF)。
    - 负载电容:6、7、9或12.5pF(系列),可指定。
    - 驱动水平:典型值0.2μW,最大值2.0μW。
    - 年老化率:在+25℃时为±3ppm。
    - 包装信息:符合EIA-481标准,带状包装,带宽16毫米,组件间距8毫米,卷径330毫米,每卷3000件。

    3. 产品特点和优势


    - 可靠性高:采用耐热树脂模制SMD封装,适合表面贴装工艺。
    - 适应性强:可承受高温回流焊接,适用于多种工作温度环境。
    - 低功耗:适用于低功率消耗的应用场景。
    - 环保材料:RoHS合规(特定豁免)。

    4. 应用案例和使用建议


    - 应用案例:实时钟、微处理器、定时器和控制器、仪表及手持设备。
    - 使用建议:确保选用合适的频率和负载电容以满足特定应用的需求。严格遵循推荐的回流焊接曲线以避免损坏。

    5. 兼容性和支持


    - 兼容性:与各种微处理器、定时器和控制器等兼容。
    - 支持:供应商提供详细的文档和支持服务,包括技术咨询和故障排除指南。

    6. 常见问题与解决方案


    - 问题1:频率不稳定。
    - 解决方案:检查负载电容是否符合规格要求,调整至正确值。
    - 问题2:工作温度范围内性能不一致。
    - 解决方案:确认产品的工作温度范围,选择适合应用需求的型号。
    - 问题3:安装后出现故障。
    - 解决方案:确保正确的回流焊接温度曲线,使用合适的工具进行安装。

    7. 总结和推荐


    总体而言,Tuning Fork Crystal 3608S 是一款高性能、稳定可靠的晶体振荡器,特别适合于需要低功耗和高精度频率控制的场景。其独特的设计使其能够广泛应用于实时钟、微处理器和其他电子设备中。我们强烈推荐此产品用于相关应用。
    本文对Tuning Fork Crystal 3608S的技术手册进行了全面解析,涵盖了产品的主要特性、应用实例以及潜在的用户问题及其解决方法。希望这些信息能帮助您更好地了解并使用这一优秀的晶体振荡器。

3608S-32.768DTTLLLY参数

参数
频率容差 -
等效串联电阻 -
频率 -
驱动电平 -
负载电容 -
频率稳定性 -
通用封装 SMD-8038-4P
应用等级 工业级

3608S-32.768DTTLLLY厂商介绍

HCI公司(Human-Computer Interaction, Inc.)是一家致力于人机交互技术研究和产品开发的企业。公司主营产品主要分为以下几个分类:

1. 用户界面设计:HCI公司专注于为用户提供直观、易用的用户界面设计,包括图形用户界面(GUI)和语音用户界面(VUI)等。

2. 交互式系统:公司开发了一系列交互式系统,如触摸屏、手势识别系统和虚拟现实(VR)设备,以提高用户与技术的互动体验。

3. 可穿戴技术:HCI公司研发了多种可穿戴设备,如智能手表、健康监测设备等,以满足用户在不同场景下的需求。

4. 自动化与人工智能:公司在自动化和人工智能领域也有所涉猎,开发了智能机器人、智能家居系统等产品。

HCI公司的产品广泛应用于教育、医疗、娱乐、工业自动化等多个领域。其优势在于:

1. 创新性:HCI公司不断探索和研发新技术,以满足市场和用户的需求。

2. 用户体验:公司注重用户体验,致力于提供简单、直观、高效的交互方式。

3. 定制化服务:HCI公司能够根据不同行业和客户的需求,提供定制化的解决方案。

4. 跨平台兼容性:公司的产品支持多种操作系统和平台,具有广泛的适用性。

3608S-32.768DTTLLLY数据手册

厂牌 PDF简要描述 下载
HCI/苏州杭晶 无源晶振 HCI/苏州杭晶 3608S-32.768DTTLLLY 3608S-32.768DTTLLLY数据手册

3608S-32.768DTTLLLY封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 1.3897
100+ ¥ 1.1178
500+ ¥ 1.0649
1000+ ¥ 1.0143
3000+ ¥ 0.966
库存: 19235
起订量: 10 增量: 3000
交货地:
最小起订量为:10
合计: ¥ 13.89
