049ST2-12.000F18DTLJY

产品分类: 无源晶振
厂牌: HCI/苏州杭晶
产品描述: 49S直插,封装:HC-49S,频率:12MHz,负载电容:18pF,频率公差:±20ppm,工作温度:-40-85,频差稳定度:±30ppm
供应商型号: 049ST2-12.000F18DTLJY HC-49S
供应商: 云汉优选
标准整包数: 10
HCI/苏州杭晶 无源晶振 049ST2-12.000F18DTLJY

049ST2-12.000F18DTLJY概述

    电子元器件产品技术手册:049ST2 石英晶体单元

    产品简介

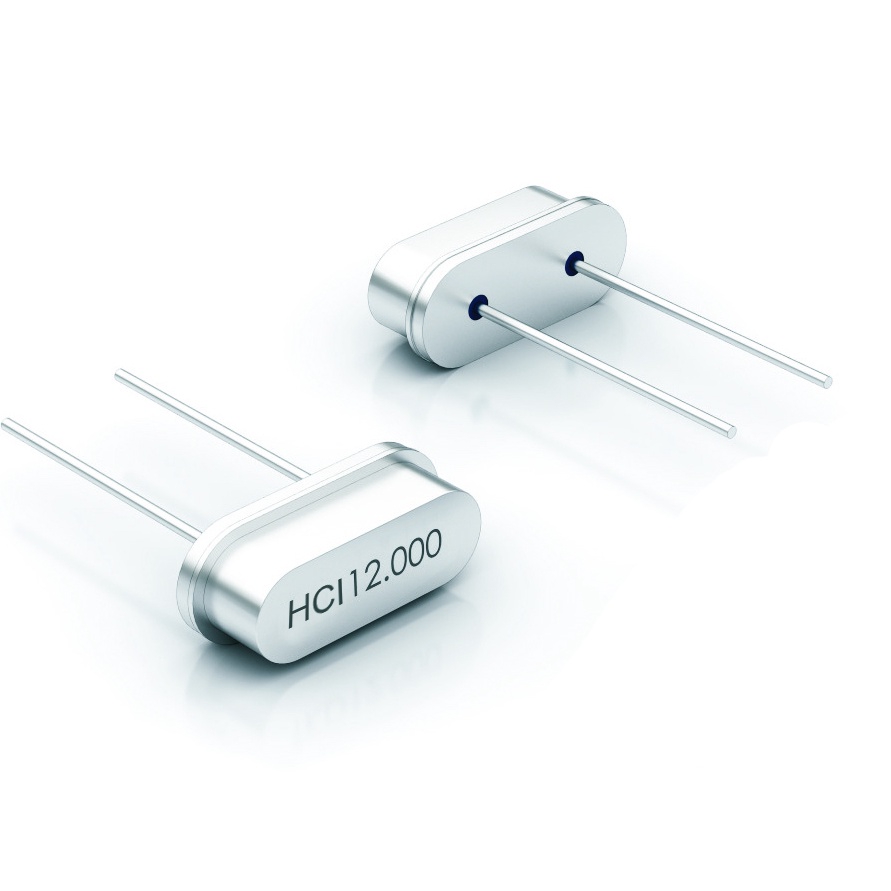

    049ST2 是一种安装在HC-49/S通孔封装中的石英晶体单元,采用双引脚设计。这种石英晶体单元适用于低频信号处理,在电视、收音机、计算机、测试设备和消费电子产品等领域有着广泛应用。

    技术参数


    | 参数 | 条件/备注 |

    | 频率范围 | 3.0 ~ 80.0MHz |
    | 基频至 48MHz
    | 3阶谐波至 80MHz
    | 切割方式和模式 | AT切割 / 基频 & 3阶谐波 |
    | 频率容差 | ±10ppm / ±20ppm / ±30ppm |
    | 工作温度范围 | –20 至 +70°C 或 –40 至 +85°C |
    | 等效串联电阻 | 200Ω ~ 100Ω(基频 3.0~5.9MHz) |
    80Ω ~ 60Ω(基频 6.0~8.9MHz) |
    50Ω ~ 40Ω(基频 9.0~15.9MHz) |
    <30Ω(基频 >16.0MHz) |
    100Ω ~ 40Ω(3阶谐波 24.0~80.0MHz) |
    | 负载电容 | 4 ~ 32pF 或 SERIES(请指定) |
    | 并联电容 | <7pF |
    | 驱动功率 | 100μW 典型值 / 500μW 最大值 |
    | 第一年老化 | ±5ppm @ +25°C |

    产品特点和优势


    1. 尺寸适配性强:11x4.6 mm 的标准尺寸,高度为 3.5 mm 或 2.5 mm,适应多种设备需求。
    2. 低频专用:特别适合于处理低频信号。
    3. 定制化选项:可选绝缘垫片和剪裁过的引脚,可按需选择包装形式(带状卷盘或单个装袋)。
    4. 环保材料:RoHS合规、无铅、无卤素。
    5. 宽温区适用:能够在–20至+70°C或更极端的温度条件下稳定工作。
    6. 优良的稳定性:频率稳定性可达±10ppm至±30ppm,满足高精度要求。

    应用案例和使用建议


    049ST2 石英晶体单元在众多领域中都有广泛应用,比如电视机、收音机等音频设备中,也可用于个人电脑和各种测试设备中。考虑到不同应用的环境条件不同,需要在设备设计阶段预留足够的裕量以确保其正常运行。例如,在温度波动较大的环境中使用时,可以考虑选用性能更为稳定的型号。

    兼容性和支持


    该产品与市面上大多数通用的焊接设备兼容,可采用批量或单个方式进行包装,方便用户根据自身需求选择合适的包装形式。供应商提供了详尽的技术文档及技术支持服务,确保客户能够顺利使用该产品并进行必要的维护。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接过程中出现引脚损坏 | 在焊接前检查引脚状态,必要时更换新的晶体单元。 |
    | 温度过高导致性能下降 | 降低使用环境温度,确保不超过最高工作温度。 |
    | 长期使用后频率偏移较大 | 定期校准,确保设备正常工作。 |
    | 驱动功率超过最大值 | 减小驱动电流,避免损坏晶体单元。 |

    总结和推荐


    综上所述,049ST2 石英晶体单元凭借其出色的频率稳定性和宽广的工作温度范围,非常适合用于对信号处理精度要求较高的场合。它具备多种定制选项,能够很好地满足不同的设计需求。推荐在设计相关电子设备时选用此款产品,尤其是在涉及高精度频率控制的应用场合中表现尤为突出。

049ST2-12.000F18DTLJY参数

参数
频率容差 -
等效串联电阻 -
频率 -
驱动电平 -
负载电容 -
频率稳定性 -
通用封装 HC-49S
应用等级 工业级

049ST2-12.000F18DTLJY厂商介绍

HCI公司(Human-Computer Interaction, Inc.)是一家致力于人机交互技术研究和产品开发的企业。公司主营产品主要分为以下几个分类:

1. 用户界面设计:HCI公司专注于为用户提供直观、易用的用户界面设计,包括图形用户界面(GUI)和语音用户界面(VUI)等。

2. 交互式系统:公司开发了一系列交互式系统,如触摸屏、手势识别系统和虚拟现实(VR)设备,以提高用户与技术的互动体验。

3. 可穿戴技术:HCI公司研发了多种可穿戴设备,如智能手表、健康监测设备等,以满足用户在不同场景下的需求。

4. 自动化与人工智能:公司在自动化和人工智能领域也有所涉猎,开发了智能机器人、智能家居系统等产品。

HCI公司的产品广泛应用于教育、医疗、娱乐、工业自动化等多个领域。其优势在于:

1. 创新性:HCI公司不断探索和研发新技术,以满足市场和用户的需求。

2. 用户体验:公司注重用户体验,致力于提供简单、直观、高效的交互方式。

3. 定制化服务:HCI公司能够根据不同行业和客户的需求,提供定制化的解决方案。

4. 跨平台兼容性:公司的产品支持多种操作系统和平台,具有广泛的适用性。

049ST2-12.000F18DTLJY数据手册

厂牌 PDF简要描述 下载
HCI/苏州杭晶 无源晶振 HCI/苏州杭晶 049ST2-12.000F18DTLJY 049ST2-12.000F18DTLJY数据手册

049ST2-12.000F18DTLJY封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 0.4147
100+ ¥ 0.3335
500+ ¥ 0.3174
1000+ ¥ 0.3025
3000+ ¥ 0.2875
库存: 18633
起订量: 10 增量: 200
交货地:
最小起订量为:10
合计: ¥ 4.14
