049SS2-24.000F20DTLJY

产品分类: 无源晶振
厂牌: HCI/苏州杭晶
产品描述: 49SMD贴片,封装:HC-49SMD,频率:24MHz,负载电容:20pF,频率公差:±20ppm,工作温度:-40-85℃,频率稳定度:±30ppm
供应商型号: 049SS2-24.000F20DTLJY HC-49S-SMD
供应商: 云汉优选
标准整包数: 10
HCI/苏州杭晶 无源晶振 049SS2-24.000F20DTLJY

049SS2-24.000F20DTLJY概述

    电子元器件产品技术手册:石英晶体单元(HC-49/S SMD)

    产品简介

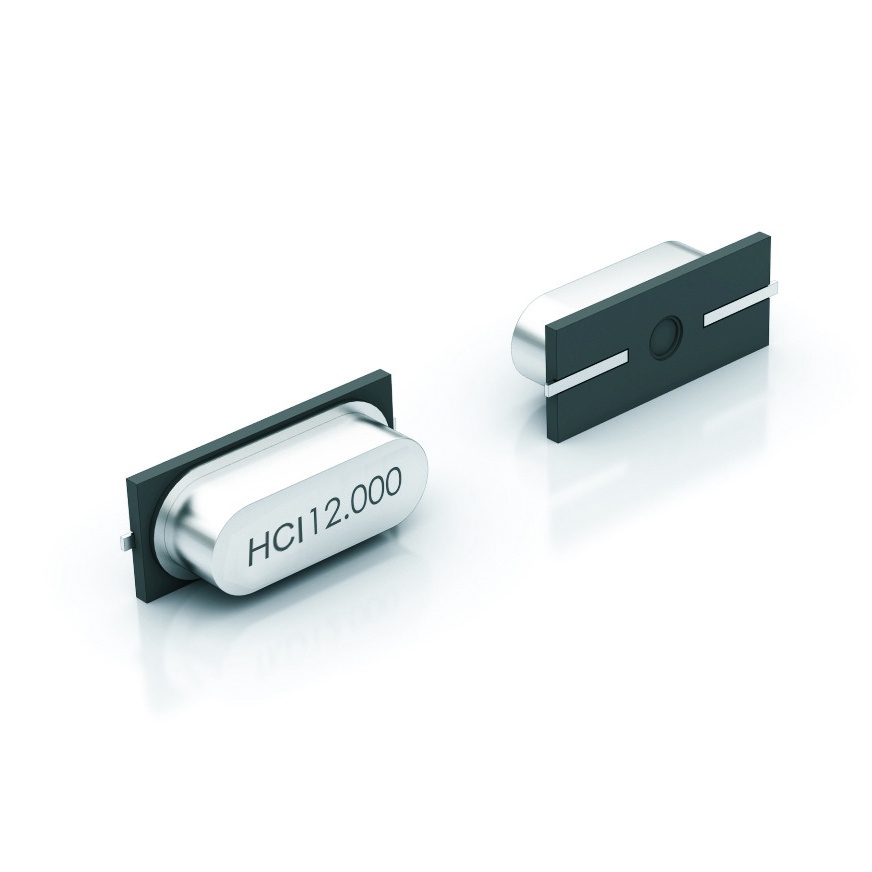

    石英晶体单元是一种常用的电子元器件,广泛应用于各种电子产品中。本次介绍的产品型号为049SS2,它采用HC-49/S SMD封装形式,具有两个引脚。主要功能是提供稳定的频率基准,适用于低频到高频的应用场合。该产品被广泛用于电视机、收音机、计算机、测试设备及消费类电子产品中。

    技术参数


    - 尺寸: 11.4 x 4.7 mm,高度为4.2 mm或3.2 mm
    - 频率范围: 3.0 MHz 至 80.0 MHz(基波模式至48 MHz,三次谐波模式高于24 MHz)
    - 频率公差: ±10 ppm / ±20 ppm / ±30 ppm(可选其他选项)
    - 频率稳定性: ±10 ppm / ±30 ppm(可选其他选项)
    - 工作温度范围: -20°C 至 +70°C 或 -40°C 至 +85°C(可选其他选项)
    - 等效串联电阻: 200 Ω 至 100 Ω(基波模式),100 Ω 至 40 Ω(三次谐波模式)
    - 负载电容: 4 pF 至 32 pF(系列电容可选)
    - 分流电容: <7 pF
    - 驱动功率: 100 µW 典型值 / 500 µW 最大值
    - 老化率: 第一年±5 ppm @ +25°C

    产品特点和优势


    - 低频理想适用: 特别适合于低频应用场合。
    - 环保材料: 符合RoHS标准,无铅无卤素。
    - 多样化的频率选项: 提供多种频率公差和稳定性选择,满足不同需求。
    - 广泛的温度适应性: 工作温度范围广,保证在不同环境下稳定运行。

    应用案例和使用建议


    - 电视机和收音机: 在这些传统消费电子设备中,石英晶体单元用于提供精准的时钟信号,确保音频和视频的同步。
    - 计算机: 计算机系统中,该产品可用作CPU或其他组件的时钟源,确保计算和数据传输的准确性。
    - 建议使用: 石英晶体单元的安装和使用应严格遵循制造商的指导,特别是要注意驱动功率和负载电容的选择,以确保长期稳定的工作。

    兼容性和支持


    - 兼容性: 049SS2型号的石英晶体单元易于与标准的SMD生产设备兼容,适合大规模生产。
    - 支持和服务: 制造商提供详尽的技术文档和支持服务,包括包装信息和焊接工艺建议。

    常见问题与解决方案


    - 问题1: 频率不稳定。解决方案: 检查负载电容和驱动功率设置是否符合要求。
    - 问题2: 温度变化导致频率漂移。解决方案: 选择频率稳定性更高的型号,并考虑使用温度补偿电路。

    总结和推荐


    049SS2石英晶体单元以其卓越的频率稳定性和广泛的温度适应性,在各类电子产品中表现出色。其独特的低频适用性和环保特性使其成为市场上的一颗璀璨明珠。对于需要高精度频率基准的应用,强烈推荐使用这款产品。

049SS2-24.000F20DTLJY参数

参数
驱动电平 -
负载电容 -
频率稳定性 -
频率容差 -
等效串联电阻 -
频率 -
通用封装 HC-49S-SMD
应用等级 工业级

049SS2-24.000F20DTLJY厂商介绍

HCI公司(Human-Computer Interaction, Inc.)是一家致力于人机交互技术研究和产品开发的企业。公司主营产品主要分为以下几个分类:

1. 用户界面设计:HCI公司专注于为用户提供直观、易用的用户界面设计,包括图形用户界面(GUI)和语音用户界面(VUI)等。

2. 交互式系统:公司开发了一系列交互式系统,如触摸屏、手势识别系统和虚拟现实(VR)设备,以提高用户与技术的互动体验。

3. 可穿戴技术:HCI公司研发了多种可穿戴设备,如智能手表、健康监测设备等,以满足用户在不同场景下的需求。

4. 自动化与人工智能:公司在自动化和人工智能领域也有所涉猎,开发了智能机器人、智能家居系统等产品。

HCI公司的产品广泛应用于教育、医疗、娱乐、工业自动化等多个领域。其优势在于:

1. 创新性:HCI公司不断探索和研发新技术,以满足市场和用户的需求。

2. 用户体验:公司注重用户体验,致力于提供简单、直观、高效的交互方式。

3. 定制化服务:HCI公司能够根据不同行业和客户的需求,提供定制化的解决方案。

4. 跨平台兼容性:公司的产品支持多种操作系统和平台,具有广泛的适用性。

049SS2-24.000F20DTLJY数据手册

厂牌 PDF简要描述 下载
HCI/苏州杭晶 无源晶振 HCI/苏州杭晶 049SS2-24.000F20DTLJY 049SS2-24.000F20DTLJY数据手册

049SS2-24.000F20DTLJY封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 0.4628
100+ ¥ 0.3726
500+ ¥ 0.3554
1000+ ¥ 0.3381
3000+ ¥ 0.322
库存: 18592
起订量: 10 增量: 1000
交货地:
最小起订量为:10
合计: ¥ 4.62
直接购买
加入购物车
