049ST2-11.0592F18DTLJY

产品分类: 无源晶振
厂牌: HCI/苏州杭晶
产品描述: 49S直插,封装:HC-49S/直插,频率:11.0592MHz,负载电容:18pF,频率公差:±20ppm,工作温度:-40-85,频差稳定度:±30ppm
供应商型号: 049ST2-11.0592F18DTLJY HC-49S
供应商: 云汉优选
标准整包数: 10

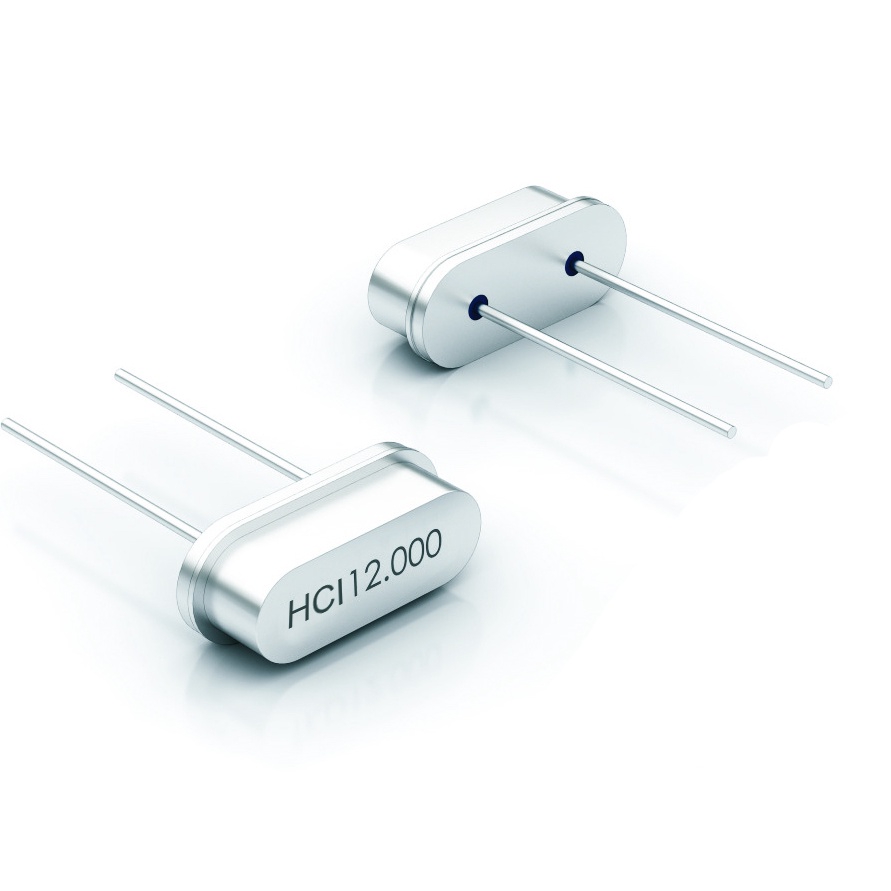

HCI/苏州杭晶 无源晶振 049ST2-11.0592F18DTLJY

049ST2-11.0592F18DTLJY概述


    产品简介


    四九石英晶体单元 (049ST2)
    四九石英晶体单元是一款设计用于低频操作的HC-49/S通孔封装石英晶体。该单元具有两个引脚,适用于多种电子产品中作为时钟信号源,广泛应用于电视、收音机、计算机、测试设备及消费电子产品中。

    技术参数


    - 尺寸: 11x4.6mm,高度为3.5mm或2.5mm,带两个引脚。
    - 频率范围: 基频最高可达48MHz,3次泛音高于24MHz。
    - 频率容差: 基频±10ppm/±20ppm/±30ppm;3次泛音±10ppm/±30ppm(其他选项可定制)。
    - 频率稳定性: 基频±10ppm,3次泛音±30ppm(其他选项可定制)。
    - 工作温度范围: 基本型:–20°C至+70°C;扩展型:–40°C至+85°C(其他选项可定制)。
    - 串联电阻: 200Ω ~ 100Ω(基频3.0~5.9MHz)、80Ω ~ 60Ω(基频6.0~8.9MHz)、50Ω ~ 40Ω(基频9.0~15.9MHz)、<30Ω(基频>16.0MHz)、100Ω ~ 40Ω(3次泛音24.0~80.0MHz)。
    - 负载电容: 4 ~ 32pF或串联(具体请指明)。
    - 并联电容: <7pF。
    - 驱动功率: 100µW典型值/500µW最大值。
    - 老化: 第一年±5ppm@+25°C。

    产品特点和优势


    - 低频应用理想选择: 该石英晶体单元非常适合需要低频操作的应用场合。
    - 灵活配置: 可选绝缘隔片和裁剪引脚,符合RoHS标准且无铅无卤素。
    - 定制化包装: 可以按客户需求提供散装和带式包装(T&R)。
    - 环境适应性: 支持多种工作温度范围,具备高可靠性。

    应用案例和使用建议


    - 应用场景: 适用于电视、收音机、计算机等各类电子产品中,作为稳定的时钟信号源。
    - 使用建议: 选择适合的负载电容以确保电路稳定,特别注意在不同频率下的老化特性,以便于系统校准和维护。

    兼容性和支持


    - 兼容性: 此产品与各种标准电路板通孔插件兼容。
    - 支持信息: 苏州恒景电子科技有限公司提供技术支持,可通过电话、邮件等方式获取帮助。

    常见问题与解决方案


    - 问题: 如何确保负载电容的选择正确?
    - 解决方案: 根据具体应用需求,在手册中找到合适的频率容差范围,并根据电路设计选择相应的负载电容值。
    - 问题: 如何处理石英晶体老化问题?
    - 解决方案: 在电路设计阶段考虑老化因素的影响,通过定期校准或更换来保持系统时钟精度。

    总结和推荐


    综上所述,这款四九石英晶体单元以其卓越的性能和广泛的适用性,在电子行业中表现出色。它不仅满足了低频操作的要求,还提供了良好的温度稳定性和灵活的包装选项,是现代电子设备中不可或缺的关键组件。因此,强烈推荐使用此产品。

049ST2-11.0592F18DTLJY参数

参数
驱动电平 -
负载电容 -
频率稳定性 -
频率容差 -
等效串联电阻 -
频率 -
通用封装 HC-49S
应用等级 工业级

049ST2-11.0592F18DTLJY厂商介绍

HCI公司(Human-Computer Interaction, Inc.)是一家致力于人机交互技术研究和产品开发的企业。公司主营产品主要分为以下几个分类:

1. 用户界面设计:HCI公司专注于为用户提供直观、易用的用户界面设计,包括图形用户界面(GUI)和语音用户界面(VUI)等。

2. 交互式系统:公司开发了一系列交互式系统,如触摸屏、手势识别系统和虚拟现实(VR)设备,以提高用户与技术的互动体验。

3. 可穿戴技术:HCI公司研发了多种可穿戴设备,如智能手表、健康监测设备等,以满足用户在不同场景下的需求。

4. 自动化与人工智能:公司在自动化和人工智能领域也有所涉猎,开发了智能机器人、智能家居系统等产品。

HCI公司的产品广泛应用于教育、医疗、娱乐、工业自动化等多个领域。其优势在于:

1. 创新性:HCI公司不断探索和研发新技术,以满足市场和用户的需求。

2. 用户体验:公司注重用户体验,致力于提供简单、直观、高效的交互方式。

3. 定制化服务:HCI公司能够根据不同行业和客户的需求,提供定制化的解决方案。

4. 跨平台兼容性:公司的产品支持多种操作系统和平台,具有广泛的适用性。

049ST2-11.0592F18DTLJY数据手册

厂牌 PDF简要描述 下载
HCI/苏州杭晶 无源晶振 HCI/苏州杭晶 049ST2-11.0592F18DTLJY 049ST2-11.0592F18DTLJY数据手册

049ST2-11.0592F18DTLJY封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 0.4147
100+ ¥ 0.3335
500+ ¥ 0.3174
1000+ ¥ 0.3025
3000+ ¥ 0.2875
库存: 18630
起订量: 10 增量: 200
交货地:
最小起订量为:10
合计: ¥ 4.14
直接购买
加入购物车
