0153M4-27.000F18HPNNY

产品分类: 无源晶振
厂牌: HCI/苏州杭晶
产品描述: 封装:5032,频率:27MHz,负载电容:18pF,频率公差:±10PPM,工作温度:-20-70,频率稳定度:±10PPM
供应商型号: 14M-XC53M4-27.000-F18NNHPY
供应商: 云汉优选
标准整包数: 1
HCI/苏州杭晶 无源晶振 0153M4-27.000F18HPNNY

0153M4-27.000F18HPNNY概述


    产品简介

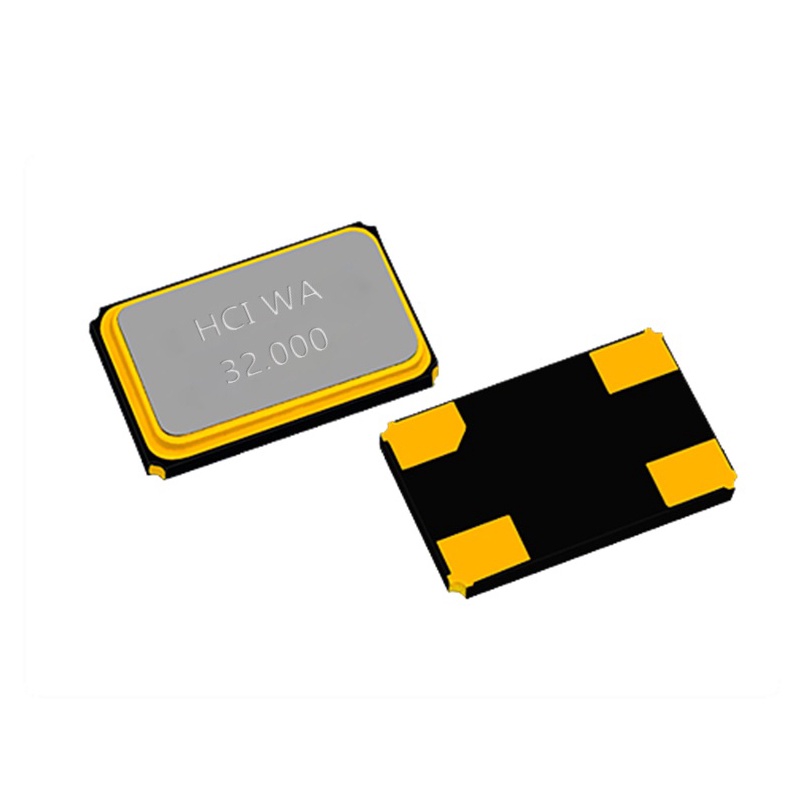

    SMD 5.0x3.2mm陶瓷密封封装石英晶体单元
    这款石英晶体单元(Quartz Crystal Unit)是专为表面贴装设计的产品,适用于无线通信、蓝牙、移动通信及手持设备等领域。它采用先进的陶瓷密封技术,提供高度可靠和稳定的频率输出。

    技术参数


    以下是该石英晶体单元的技术规格:
    | 参数 | 条件/备注 |

    | 额定频率范围 | 8.000 ~ 55.000MHz |
    | 晶体切割模式 | AT切割/基频 |
    | 频率公差 | ±10ppm / ±20ppm / ±30ppm(其他选项可选) |
    | 频率稳定性 | ±10ppm / ±15ppm(其他选项可选) |
    | 工作温度范围 | -20°C 到 +70°C / -30°C 到 +85°C(其他选项可选) |
    | 等效串联电阻 | 8.000 ~ 9.999MHz:<80Ω
    10.000 ~ 11.999MHz:<70Ω
    12.000 ~ 19.999MHz:<60Ω
    20.000 ~ 55.000MHz:<50Ω |
    | 负载电容 | 6 ~ 32pF 或串联(请指定) |
    | 并联电容 | <5.0pF |
    | 驱动功率 | 100μW(典型值)/ 300μW(最大值) |
    | 存储温度范围 | -55°C 到 +125°C |

    产品特点和优势


    这款石英晶体单元具有以下几个显著特点和优势:
    1. 小尺寸:仅5.0x3.2x0.7毫米,带有4个焊盘,非常适合空间受限的应用场合。
    2. 高可靠性:采用陶瓷密封技术,保证了长期的稳定性和可靠性。
    3. 宽温度范围:能够在-55°C到+125°C的极端温度下正常工作,满足各种恶劣环境的需求。
    4. 符合行业标准:RoHS合规,无铅、无卤素,符合AEC-Q200汽车标准。
    5. 多样化的频率选择:支持8.000MHz到55.000MHz的广泛频率范围,满足不同应用需求。

    应用案例和使用建议


    该石英晶体单元广泛应用于无线LAN、蓝牙、移动通信和手持设备等领域。例如,在无线通信设备中,它可以作为参考时钟源,提供精确的频率基准。为了确保最佳性能,建议在设计时充分考虑PCB布局,确保信号线短且无过多弯曲,以减少噪声干扰。

    兼容性和支持


    该产品完全符合EIA-481标准,采用Tape & Reel包装,方便自动化生产线使用。厂商提供了详细的安装指南和推荐回流焊工艺曲线,确保客户能够顺利进行生产和维护。

    常见问题与解决方案


    以下是一些用户可能会遇到的问题及其解决方案:
    1. 问题:安装后晶体无法正常工作。
    - 解决方案:检查焊接质量,确保没有虚焊或短路。同时确认电源电压是否正确。

    2. 问题:频率出现偏差。
    - 解决方案:检查负载电容是否与规格一致。如果需要调整,可以尝试更换负载电容或重新配置电路。
    3. 问题:设备在高温环境下表现不稳定。
    - 解决方案:确保所选晶体的工作温度范围符合应用要求。必要时可以选择更高温范围的型号。

    总结和推荐


    综上所述,这款SMD 5.0x3.2mm陶瓷密封封装石英晶体单元凭借其紧凑的设计、高可靠性和宽温度范围,成为无线通信和移动设备的理想选择。其多种频率选项和良好的兼容性使其在多个应用领域中表现出色。我们强烈推荐这款产品给需要高精度、高稳定性的电子产品制造商。

0153M4-27.000F18HPNNY参数

参数
负载电容 18pF
频率稳定性 ±10ppm
频率容差 ±10ppm
等效串联电阻 -
频率 27MHz
驱动电平 -
通用封装 SMD-5032-4P
安装方式 贴片安装

0153M4-27.000F18HPNNY厂商介绍

HCI公司(Human-Computer Interaction, Inc.)是一家致力于人机交互技术研究和产品开发的企业。公司主营产品主要分为以下几个分类:

1. 用户界面设计:HCI公司专注于为用户提供直观、易用的用户界面设计,包括图形用户界面(GUI)和语音用户界面(VUI)等。

2. 交互式系统:公司开发了一系列交互式系统,如触摸屏、手势识别系统和虚拟现实(VR)设备,以提高用户与技术的互动体验。

3. 可穿戴技术:HCI公司研发了多种可穿戴设备,如智能手表、健康监测设备等,以满足用户在不同场景下的需求。

4. 自动化与人工智能:公司在自动化和人工智能领域也有所涉猎,开发了智能机器人、智能家居系统等产品。

HCI公司的产品广泛应用于教育、医疗、娱乐、工业自动化等多个领域。其优势在于:

1. 创新性:HCI公司不断探索和研发新技术,以满足市场和用户的需求。

2. 用户体验:公司注重用户体验,致力于提供简单、直观、高效的交互方式。

3. 定制化服务:HCI公司能够根据不同行业和客户的需求,提供定制化的解决方案。

4. 跨平台兼容性:公司的产品支持多种操作系统和平台,具有广泛的适用性。

0153M4-27.000F18HPNNY数据手册

厂牌 PDF简要描述 下载
HCI/苏州杭晶 无源晶振 HCI/苏州杭晶 0153M4-27.000F18HPNNY 0153M4-27.000F18HPNNY数据手册

0153M4-27.000F18HPNNY封装设计

查看详情并下载
Symbol
Footprint
3D Model
