XC53G2-32.000-F08GGJPY

产品分类: 无源晶振
厂牌: HCI/苏州杭晶
产品描述: 贴片陶瓷,封装:5032,glass,2pin,频率:32MHz,负载电容:8pF,频率公差:±50ppm,工作温度:-10-70,频率稳定度:±50ppm
供应商型号: XC53G2-32.000-F08GGJPY SMD5032-2P
供应商: 云汉优选
标准整包数: 10
HCI/苏州杭晶 无源晶振 XC53G2-32.000-F08GGJPY

XC53G2-32.000-F08GGJPY概述

    # 高质量电子元器件产品技术手册

    产品简介

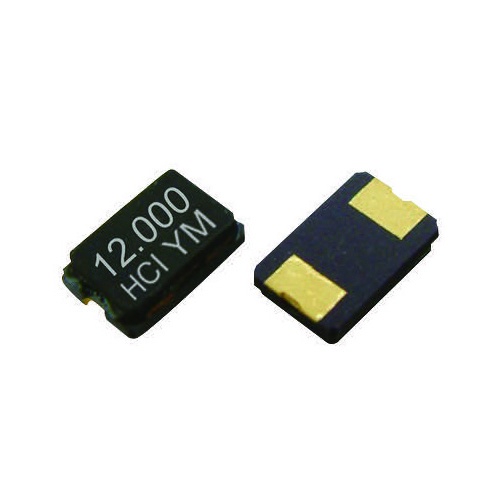

    XC53G2 是一款贴片式石英晶体单元,采用玻璃密封封装。它的尺寸为5.0x3.2x1.3毫米,配备两个焊盘。XC53G2具有低价格和陶瓷玻璃封装的特点,广泛应用于主板、计算机外设和手持设备等领域。

    技术参数


    以下是XC53G2的技术规格和性能参数:
    - 尺寸:5.0x3.2x1.3毫米(包含2个焊盘)
    - 频率范围:8.0 ~ 80.0MHz
    - 频率容差:±10ppm到±50ppm
    - 频率稳定性:±10ppm,±30ppm
    - 工作温度范围:-20°C至+70°C,-40°C至+85°C
    - 等效串联电阻:
    - 基频8.0~12.0MHz:80Ω
    - 基频12.1~20.0MHz:60Ω
    - 基频20.1~50.0MHz:50Ω
    - 3次泛音40.0~60.0MHz:120Ω
    - 3次泛音60.1~80.0MHz:100Ω
    - 负载电容:6~32pF(可根据需求指定)
    - 分流电容:<5pF
    - 驱动功率:典型值10μW,最大值200μW
    - 老化率:每年±3ppm

    产品特点和优势


    XC53G2 石英晶体单元具有以下几个显著优势:
    - 紧凑设计:体积小,适合于各种紧凑型设备的设计。
    - 高精度和稳定性:频率容差和稳定性较高,适用于对时间精度要求高的应用场合。
    - 宽工作温度范围:可承受-40°C到+85°C的工作环境,保证了在极端条件下的可靠性和稳定性。
    - 环保合规:RoHS免检且无卤素,符合绿色环保标准。
    - 高性价比:低成本的陶瓷玻璃封装使其具备较高的市场竞争力。

    应用案例和使用建议


    应用案例
    XC53G2 石英晶体单元被广泛应用于以下领域:
    - 主板:用于时钟信号同步。
    - 计算机外设:如键盘、鼠标、打印机等。
    - 手持设备:智能手机、平板电脑等便携设备。
    使用建议
    - 选择合适的频率范围:根据具体应用场景选择最合适的频率范围。
    - 考虑温度影响:确保设备能在其工作范围内保持稳定性能。
    - 注意负载电容:在电路设计中精确匹配负载电容,以确保最佳性能。

    兼容性和支持


    XC53G2 采用标准SMD封装,易于与多种设备兼容。Suzhou HangJing Elec&Tech Co., Ltd. 提供全面的技术支持,包括详细的参考设计文档、技术支持热线和在线客服。

    常见问题与解决方案


    以下是一些用户可能遇到的问题及其解决方法:
    1. 问题:无法启动
    - 解决方案:检查电路设计是否符合要求,确认频率、负载电容和焊接质量。
    2. 问题:性能不稳定
    - 解决方案:检查工作环境温度,确保其在允许的范围内。如果仍然存在异常,联系技术支持寻求进一步帮助。

    总结和推荐


    XC53G2是一款性能优异、成本效益高的石英晶体单元,适用于多种应用领域。它具有高精度、高稳定性、宽工作温度范围等特点,在主板、计算机外设和手持设备等应用中表现出色。总体而言,这款产品非常值得推荐使用。如果您需要了解更多详细信息或技术支持,可以访问官方网站或联系制造商获取帮助。

XC53G2-32.000-F08GGJPY参数

参数
驱动电平 -
负载电容 -
频率稳定性 -
频率容差 -
等效串联电阻 -
频率 -
通用封装 SMD-5032-2P

XC53G2-32.000-F08GGJPY厂商介绍

HCI公司(Human-Computer Interaction, Inc.)是一家致力于人机交互技术研究和产品开发的企业。公司主营产品主要分为以下几个分类:

1. 用户界面设计:HCI公司专注于为用户提供直观、易用的用户界面设计,包括图形用户界面(GUI)和语音用户界面(VUI)等。

2. 交互式系统:公司开发了一系列交互式系统,如触摸屏、手势识别系统和虚拟现实(VR)设备,以提高用户与技术的互动体验。

3. 可穿戴技术:HCI公司研发了多种可穿戴设备,如智能手表、健康监测设备等,以满足用户在不同场景下的需求。

4. 自动化与人工智能:公司在自动化和人工智能领域也有所涉猎,开发了智能机器人、智能家居系统等产品。

HCI公司的产品广泛应用于教育、医疗、娱乐、工业自动化等多个领域。其优势在于:

1. 创新性:HCI公司不断探索和研发新技术,以满足市场和用户的需求。

2. 用户体验:公司注重用户体验,致力于提供简单、直观、高效的交互方式。

3. 定制化服务:HCI公司能够根据不同行业和客户的需求,提供定制化的解决方案。

4. 跨平台兼容性:公司的产品支持多种操作系统和平台,具有广泛的适用性。

XC53G2-32.000-F08GGJPY数据手册

厂牌 PDF简要描述 下载
HCI/苏州杭晶 无源晶振 HCI/苏州杭晶 XC53G2-32.000-F08GGJPY XC53G2-32.000-F08GGJPY数据手册

XC53G2-32.000-F08GGJPY封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 1.027
100+ ¥ 0.8257
500+ ¥ 0.7866
1000+ ¥ 0.7487
3000+ ¥ 0.713
库存: 19823
起订量: 10 增量: 1000
交货地:
最小起订量为:10
合计: ¥ 10.27
