XC22M4-24.000-F18LLDTY

产品分类: 无源晶振
厂牌: HCI/苏州杭晶
产品描述: 贴片金属,封装:2520,频率:24MHz,负载电容:18pF,频率公差:±20ppm,工作温度:-40-85,频率稳定度:±20ppm
供应商型号: 14M-XC22M4-24.000-F18LLDTY
供应商: 云汉优选
标准整包数: 1
HCI/苏州杭晶 无源晶振 XC22M4-24.000-F18LLDTY

XC22M4-24.000-F18LLDTY概述

    XC22M4 石英晶体单元:技术手册与指南
    苏州汉景电子科技有限公司专注于提供高质量的石英晶体单元产品。本文将详细解析其最新推出的 XC22M4 系列石英晶体单元,从产品简介、技术参数到应用案例,并探讨其市场竞争力及用户适用性。

    产品简介

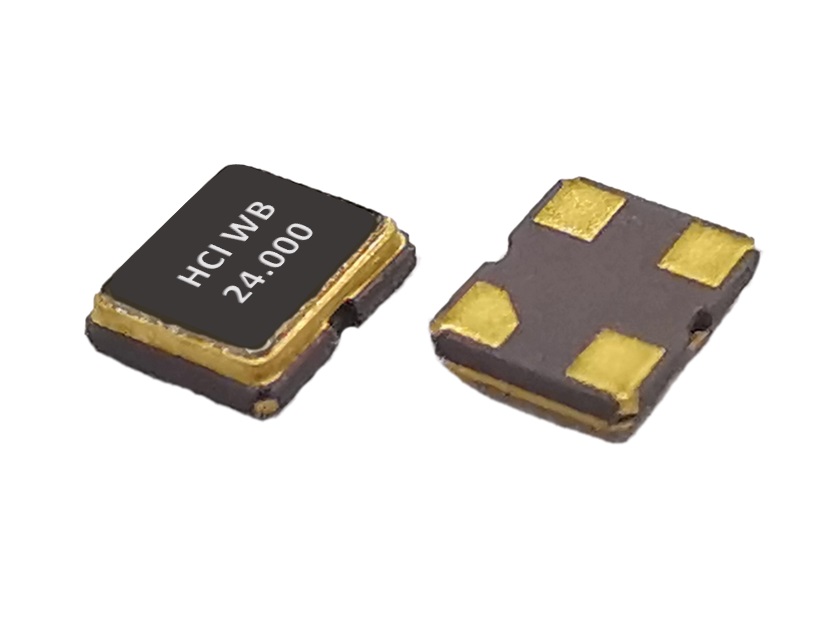

    XC22M4 是一款表面贴装(SMD)型石英晶体单元,采用2.5×2.0mm陶瓷密封封装。适用于无线通信设备如无线局域网(WLAN)、蓝牙和移动通信系统。此外,它还广泛应用于手持设备中。以下是 XC22M4 的产品照片(非按比例绘制):
    ![XC22M4产品照片](https://example.com/xc22m4-photo)

    技术参数


    XC22M4 系列石英晶体单元具有以下技术规格:
    | 参数 | XC22M4 |

    | 封装尺寸 | 2.5x2.0x0.55 mm |
    | 工作频率范围 | 12.000 ~ 60.000 MHz |
    | 频率公差 | ±10ppm / ±20ppm / ±30ppm |
    | 频率稳定性 | ±10ppm / ±15ppm |
    | 等效串联电阻 | <125Ω (12.000 ~ 15.999 MHz) |
    <100Ω (16.000 ~ 18.999 MHz) |
    <80Ω (19.000 ~ 29.999 MHz) |
    <60Ω (30.000 ~ 60.000 MHz) |
    | 负载电容 | 6 ~ 32 pF 或串联 |
    | 并联电容 | <3.0 pF |
    | 驱动功率 | 50µW TYP / 200µW MAX |
    | 操作温度范围 | –20°C ~ +70°C / –30°C ~ +85°C |
    | 存储温度范围 | –55°C ~ +125°C |
    | AEC-Q200认证 | 可提供 |
    | RoHS认证 | 符合 |

    产品特点和优势


    XC22M4 系列石英晶体单元具有以下特点:
    - 小尺寸设计:2.5x2.0x0.55mm 的紧凑尺寸,适用于空间受限的应用。
    - 可靠封装:真空密封陶瓷封装确保了高可靠性。
    - 稳定频率:AT-cut模式保证了频率在宽温范围内的稳定性。
    - 环保材料:RoHS认证,无铅、无卤素。
    - 汽车级合规:符合 AEC-Q200 标准。

    应用案例和使用建议


    XC22M4 石英晶体单元因其高精度和稳定性被广泛应用于多个领域。例如,在移动通信中,该晶体单元用于提供准确的时钟信号,确保通信的精确度。在手持设备方面,由于其体积小且重量轻,非常适合用于便携式设备。对于用户来说,选择合适的负载电容值是关键,以确保最佳的驱动能力和性能。建议根据具体应用场景选用最适合的型号。

    兼容性和支持


    XC22M4 系列石英晶体单元可与其他同类电子元件和设备轻松兼容。制造商提供了详细的文档和技术支持,包括推荐的回流焊接曲线图和包装信息,确保安装和维护过程的简便性。

    常见问题与解决方案


    - Q: 频率公差能否定制?
    A: 是的,可以根据客户要求提供 ±10ppm / ±20ppm / ±30ppm 的不同公差选项。

    - Q: 如何确定负载电容值?
    A: 负载电容值的选择取决于实际应用的需求,请参考应用手册进行选择。

    总结和推荐


    综上所述,XC22M4 石英晶体单元凭借其高精度、稳定性以及广泛的应用范围,成为市场上极具竞争力的产品。建议在各种移动通信、无线局域网以及手持设备中优先考虑使用 XC22M4。公司提供的技术支持和高质量标准也进一步增加了产品的吸引力。

XC22M4-24.000-F18LLDTY参数

参数
等效串联电阻 -
频率 24MHz
驱动电平 -
负载电容 18pF
频率稳定性 ±20ppm
频率容差 ±20ppm
长*宽*高 600μm(高度)
通用封装 SMD-2520-4P
安装方式 贴片安装

XC22M4-24.000-F18LLDTY厂商介绍

HCI公司(Human-Computer Interaction, Inc.)是一家致力于人机交互技术研究和产品开发的企业。公司主营产品主要分为以下几个分类:

1. 用户界面设计:HCI公司专注于为用户提供直观、易用的用户界面设计,包括图形用户界面(GUI)和语音用户界面(VUI)等。

2. 交互式系统:公司开发了一系列交互式系统,如触摸屏、手势识别系统和虚拟现实(VR)设备,以提高用户与技术的互动体验。

3. 可穿戴技术:HCI公司研发了多种可穿戴设备,如智能手表、健康监测设备等,以满足用户在不同场景下的需求。

4. 自动化与人工智能:公司在自动化和人工智能领域也有所涉猎,开发了智能机器人、智能家居系统等产品。

HCI公司的产品广泛应用于教育、医疗、娱乐、工业自动化等多个领域。其优势在于:

1. 创新性:HCI公司不断探索和研发新技术,以满足市场和用户的需求。

2. 用户体验:公司注重用户体验,致力于提供简单、直观、高效的交互方式。

3. 定制化服务:HCI公司能够根据不同行业和客户的需求,提供定制化的解决方案。

4. 跨平台兼容性:公司的产品支持多种操作系统和平台,具有广泛的适用性。

XC22M4-24.000-F18LLDTY数据手册

厂牌 PDF简要描述 下载
HCI/苏州杭晶 无源晶振 HCI/苏州杭晶 XC22M4-24.000-F18LLDTY XC22M4-24.000-F18LLDTY数据手册

XC22M4-24.000-F18LLDTY封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 0.536
50+ ¥ 0.5045
150+ ¥ 0.4502
1500+ ¥ 0.3778
3000+ ¥ 0.328
90000+ ¥ 0.3153
库存: 2780
起订量: 5 增量: 3000
交货地:
最小起订量为:5
合计: ¥ 2.68
