XC53G2-9.8304-F20NLDTY

产品分类: 无源晶振
厂牌: HCI/苏州杭晶
产品描述: 贴片陶瓷,封装:5032,2pin,glass,频率:9.8304MHz,负载电容:20pF,频率公差:±10ppm,工作温度:-40-85,频率稳定度:±20ppm
供应商型号: XC53G2-9.8304-F20NLDTY SMD5032-2P
供应商: 云汉优选
标准整包数: 10
HCI/苏州杭晶 无源晶振 XC53G2-9.8304-F20NLDTY

XC53G2-9.8304-F20NLDTY概述

    # Quartz Crystal Unit XC53G2 技术手册

    产品简介

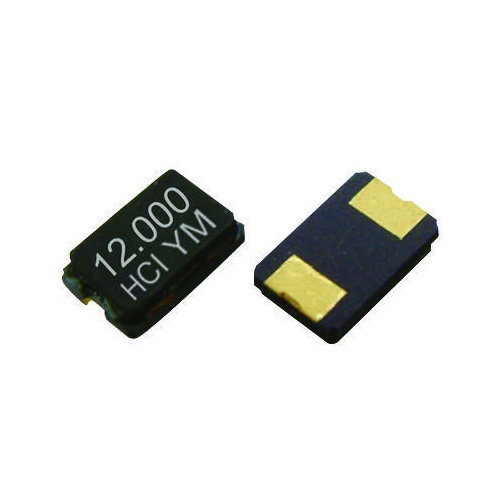

    XC53G2 是一款适用于表面贴装技术(SMD)的石英晶体单元,封装尺寸为5.0×3.2×1.3毫米,采用玻璃密封包装。这款产品广泛应用于主板、计算机外设和手持设备中,是高性能和低成本的选择。

    技术参数


    | 参数名称 | 规格 | 备注 |
    |
    | 封装尺寸 | 5.0×3.2×1.3 mm | 包含两个焊盘 |
    | 频率范围 | 8.0~80.0 MHz | 基频最高至50 MHz,三倍频最高至80 MHz |
    | 频率公差 | ±10 ppm 至 ±50 ppm | 可选其他精度 |
    | 频率稳定性 | ±10 ppm 至 ±30 ppm | 可选其他稳定性 |
    | 工作温度范围 | -20°C 至 +70°C 或 -40°C 至 +85°C | 可选其他温度范围 |
    | 等效串联电阻(ESR) | 80Ω(基频 8.0~12.0 MHz)
    60Ω(基频 12.1~20.0 MHz)
    50Ω(基频 20.1~50.0 MHz)
    120Ω(三倍频 40.0~60.0 MHz)
    100Ω(三倍频 60.1~80.0 MHz) | - |
    | 负载电容 | 6~32 pF 或 SERIES | 请指定 |
    | 并联电容 | <5 pF | - |
    | 驱动功率 | 10 µW 典型 / 200 µW 最大值 | - |
    | 年老化率 | ±3 ppm/年 | - |

    产品特点和优势


    XC53G2 石英晶体单元具有以下显著特点和优势:
    - 低成本玻璃密封包装:确保高可靠性且成本效益高。
    - 精密公差:在宽泛的工作温度范围内保持稳定的频率和稳定性。
    - 符合RoHS标准并无卤素:满足环保要求。
    - 多种频率和稳定性的选项:可根据应用需求选择合适的频率和稳定性。

    应用案例和使用建议


    XC53G2 在以下场景中有广泛应用:
    - 主板:用于系统时钟同步。
    - 计算机外设:例如打印机和扫描仪中的时钟控制。
    - 手持设备:如智能手机和平板电脑中的时钟电路。
    使用建议:
    - 在选择频率时,考虑应用的实际需求,根据所需频率范围和稳定性来决定。
    - 在焊接过程中,遵循推荐的回流焊曲线,以确保良好的焊接效果。

    兼容性和支持


    XC53G2 与大多数主流主板和计算机外设兼容。制造商提供了详细的技术文档和全方位的技术支持,以确保产品的顺利安装和使用。

    常见问题与解决方案


    1. 问题:频率不稳定
    - 解决方案:检查焊接质量和回流焊过程是否符合推荐参数。如果问题持续,联系技术支持。
    2. 问题:ESR过高导致驱动能力不足
    - 解决方案:重新评估负载电容值,并进行调整以匹配产品规格。
    3. 问题:无法在指定温度范围内正常工作
    - 解决方案:确认所选用的产品型号是否支持所需的温度范围,如需特殊温度范围,可定制产品。

    总结和推荐


    XC53G2 石英晶体单元凭借其卓越的性能、可靠的密封包装和多样的适用频率范围,在市场上表现出色。它适用于各种电子产品,尤其是在对频率稳定性和可靠性要求较高的应用场合。强烈推荐此产品用于需要高精度时钟信号的应用场景。

XC53G2-9.8304-F20NLDTY参数

参数
频率容差 -
等效串联电阻 -
频率 -
驱动电平 -
负载电容 -
频率稳定性 -
通用封装 SMD-5032-2P
应用等级 工业级

XC53G2-9.8304-F20NLDTY厂商介绍

HCI公司(Human-Computer Interaction, Inc.)是一家致力于人机交互技术研究和产品开发的企业。公司主营产品主要分为以下几个分类:

1. 用户界面设计:HCI公司专注于为用户提供直观、易用的用户界面设计,包括图形用户界面(GUI)和语音用户界面(VUI)等。

2. 交互式系统:公司开发了一系列交互式系统,如触摸屏、手势识别系统和虚拟现实(VR)设备,以提高用户与技术的互动体验。

3. 可穿戴技术:HCI公司研发了多种可穿戴设备,如智能手表、健康监测设备等,以满足用户在不同场景下的需求。

4. 自动化与人工智能:公司在自动化和人工智能领域也有所涉猎,开发了智能机器人、智能家居系统等产品。

HCI公司的产品广泛应用于教育、医疗、娱乐、工业自动化等多个领域。其优势在于:

1. 创新性:HCI公司不断探索和研发新技术,以满足市场和用户的需求。

2. 用户体验:公司注重用户体验,致力于提供简单、直观、高效的交互方式。

3. 定制化服务:HCI公司能够根据不同行业和客户的需求,提供定制化的解决方案。

4. 跨平台兼容性:公司的产品支持多种操作系统和平台,具有广泛的适用性。

XC53G2-9.8304-F20NLDTY数据手册

厂牌 PDF简要描述 下载
HCI/苏州杭晶 无源晶振 HCI/苏州杭晶 XC53G2-9.8304-F20NLDTY XC53G2-9.8304-F20NLDTY数据手册

XC53G2-9.8304-F20NLDTY封装设计

查看详情并下载
Symbol
Footprint
3D Model
