XC53M4-25.000-F18NJDTY

产品分类: 无源晶振
厂牌: HCI/苏州杭晶
产品描述: 贴片金属,封装:5032,频率:25MHz,负载电容:18pF,频率公差:±10ppm,工作温度:-40-85,频率稳定度:±30ppm
供应商型号: 14M-XC53M4-25.000-F18NJDTY
供应商: 云汉优选
标准整包数: 1

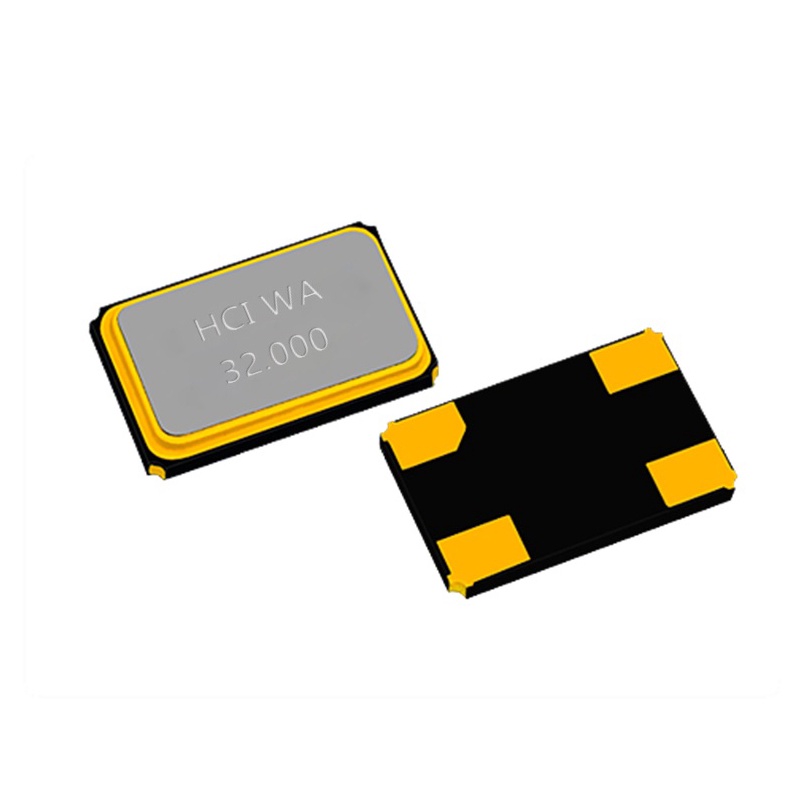

HCI/苏州杭晶 无源晶振 XC53M4-25.000-F18NJDTY

XC53M4-25.000-F18NJDTY概述


    产品简介


    XC53M4 是一款来自 Suzhou HangJing Elec&Tech Co., Ltd. 的石英晶体单元,采用表面贴装技术(SMT)封装,尺寸为5.0mm x 3.2mm x 0.7mm。它适用于无线通信领域的各种设备,如无线局域网(WLAN)、蓝牙、移动通信以及手持设备。XC53M4凭借其小巧的尺寸、高可靠性及宽泛的工作温度范围,在电子元器件市场上表现出色。

    技术参数


    XC53M4的主要技术参数如下:
    - 频率范围:8.000 MHz 至 55.000 MHz
    - 晶体切割和模式:AT切型/基频
    - 频率容差:±10 ppm / ±20 ppm / ±30 ppm(可选其他容差)
    - 频率稳定性:±10 ppm / ±15 ppm(可选其他稳定性)
    - 工作温度范围:-20°C 到 +70°C 或 -30°C 到 +85°C(可选其他范围)
    - 等效串联电阻:8.000 MHz至9.999 MHz < 80Ω,10.000 MHz至11.999 MHz < 70Ω,12.000 MHz至19.999 MHz < 60~50Ω,20.000 MHz至55.000 MHz < 50~40Ω
    - 负载电容:6 pF 至 32 pF 或系列电容(需指定)
    - 并联电容:<5.0 pF
    - 驱动功率:典型值100 µW,最大值300 µW
    - 存储温度范围:-55°C 到 +125°C

    产品特点和优势


    XC53M4 石英晶体单元具有以下优势:
    - 小型化设计:尺寸仅为5.0mm x 3.2mm x 0.7mm,适合紧凑空间的电路板布局。
    - 高可靠性:采用陶瓷密封封装,保证了极高的可靠性和耐久性。
    - 紧密公差:在广泛的温度范围内提供紧公差和稳定性,确保在极端条件下的稳定表现。
    - 汽车级合规:满足AEC-Q200标准,适合汽车电子产品。
    - 环保材料:无铅、无卤素,符合RoHS标准,安全环保。


    应用案例和使用建议


    XC53M4 在多种无线通信设备中都有广泛应用,如无线局域网(WLAN)、蓝牙模块、移动电话以及其他手持设备。为了最大化利用这些优势,建议在设计时考虑以下几点:
    - 电源管理:由于驱动功率较高,需要确保电源稳定,避免电压波动导致的信号不稳定。
    - 热管理:在高温环境下使用时,需注意散热措施以维持其最佳工作状态。
    - 匹配电容选择:根据实际需求选择合适的负载电容,以达到最优的频率稳定性和准确性。

    兼容性和支持


    XC53M4 符合EIA-481标准的带卷式包装(Tape & Reel),兼容多种自动化装配设备。Suzhou HangJing Elec&Tech Co., Ltd. 提供详尽的技术文档和支持服务,确保客户能够顺利进行采购、生产和维护。

    常见问题与解决方案


    1. 问题:频率漂移明显
    - 解决方案:检查并确认负载电容值是否正确,重新调整到推荐值。

    2. 问题:无法启动或工作不稳定
    - 解决方案:检查焊接质量,确保所有焊点良好连接。同时检查供电电压是否在正常范围内。

    3. 问题:出现过温报警
    - 解决方案:改善散热措施,例如增加散热片或改进电路板的热设计。

    总结和推荐


    总体而言,XC53M4 石英晶体单元是一款高度可靠的电子元件,适合用于各类无线通信设备。它的小巧尺寸、高精度以及出色的温度稳定性使其成为市场的热门选择。建议在无线通信项目中选用XC53M4,以获得稳定且高效的表现。如果您需要进一步的支持或详细的规格表,请访问 Suzhou HangJing Elec&Tech Co., Ltd. 的官方网站获取更多信息。

XC53M4-25.000-F18NJDTY参数

参数
频率容差 ±10ppm
等效串联电阻 -
频率 25MHz
驱动电平 -
负载电容 18pF
频率稳定性 ±30ppm
长*宽*高 800μm(高度)
通用封装 SMD-5032-4P
安装方式 贴片安装

XC53M4-25.000-F18NJDTY厂商介绍

HCI公司(Human-Computer Interaction, Inc.)是一家致力于人机交互技术研究和产品开发的企业。公司主营产品主要分为以下几个分类:

1. 用户界面设计:HCI公司专注于为用户提供直观、易用的用户界面设计,包括图形用户界面(GUI)和语音用户界面(VUI)等。

2. 交互式系统:公司开发了一系列交互式系统,如触摸屏、手势识别系统和虚拟现实(VR)设备,以提高用户与技术的互动体验。

3. 可穿戴技术:HCI公司研发了多种可穿戴设备,如智能手表、健康监测设备等,以满足用户在不同场景下的需求。

4. 自动化与人工智能:公司在自动化和人工智能领域也有所涉猎,开发了智能机器人、智能家居系统等产品。

HCI公司的产品广泛应用于教育、医疗、娱乐、工业自动化等多个领域。其优势在于:

1. 创新性:HCI公司不断探索和研发新技术,以满足市场和用户的需求。

2. 用户体验:公司注重用户体验,致力于提供简单、直观、高效的交互方式。

3. 定制化服务:HCI公司能够根据不同行业和客户的需求,提供定制化的解决方案。

4. 跨平台兼容性:公司的产品支持多种操作系统和平台,具有广泛的适用性。

XC53M4-25.000-F18NJDTY数据手册

厂牌 PDF简要描述 下载
HCI/苏州杭晶 无源晶振 HCI/苏州杭晶 XC53M4-25.000-F18NJDTY XC53M4-25.000-F18NJDTY数据手册

XC53M4-25.000-F18NJDTY封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 1.496
50+ ¥ 1.408
150+ ¥ 1.2566
1500+ ¥ 1.0546
3000+ ¥ 0.9154
10000+ ¥ 0.88
库存: 200
起订量: 5 增量: 1000
交货地:
最小起订量为:5
合计: ¥ 7.48
