XC53G2-12.000-F20LJDTY

产品分类: 无源晶振
厂牌: HCI/苏州杭晶
产品描述: 贴片陶瓷,封装:5032,2pin,glass,频率:12MHz,负载电容:20pF,频率公差:±20ppm,工作温度:-40-85,频率稳定度:±30ppm
供应商型号: 14M-XC53G2-12.000-F20LJDTY
供应商: 云汉优选
标准整包数: 1

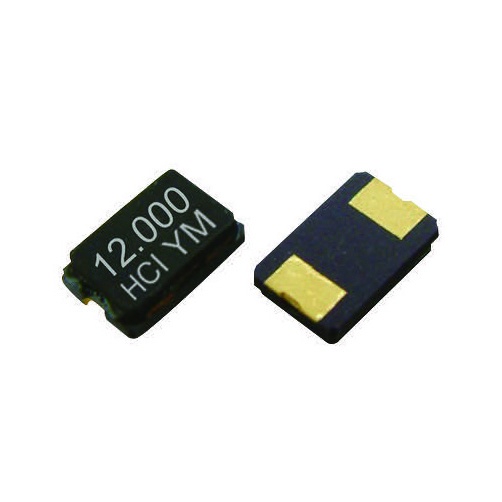

HCI/苏州杭晶 无源晶振 XC53G2-12.000-F20LJDTY

XC53G2-12.000-F20LJDTY概述

    高质量文章:XC53G2 晶振单元产品技术手册解析

    产品简介

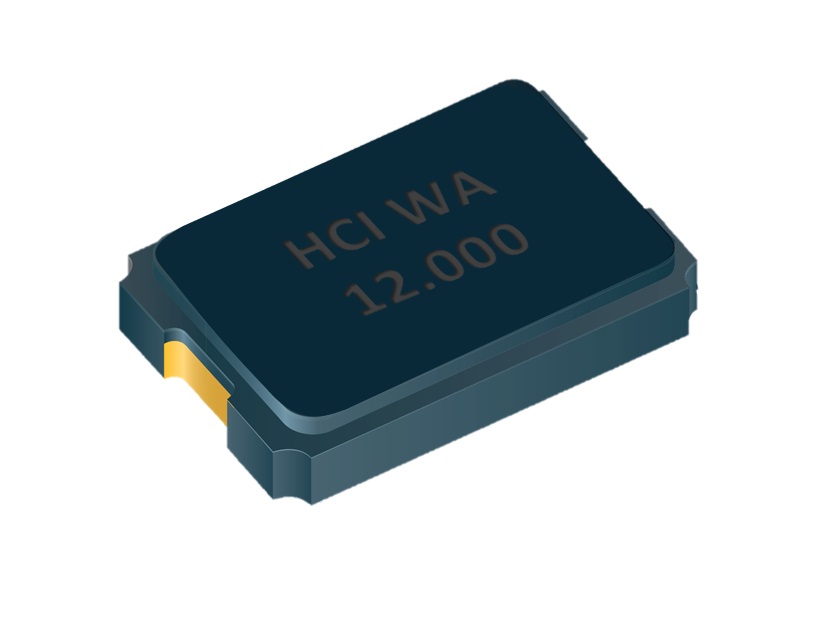

    XC53G2 是一款表面贴装(SMD)5.0×3.2毫米玻璃封装的石英晶体振荡器。它主要应用于主板、计算机外围设备以及手持设备中。该产品具有成本低、耐热稳定性好等特点,符合RoHS指令且无卤素。

    技术参数


    | 参数 | XC53G2 |

    | 封装尺寸 | 5.0×3.2×1.3 mm |
    | 频率范围 | 8.0~80.0 MHz |
    | 频率公差 | ±10ppm至±50ppm |
    | 频率稳定性 | ±10ppm、±30ppm |
    | 工作温度范围 | -20℃~+70℃、-40℃~+85℃ |
    | 等效串联电阻 | 80Ω(FUND 8.0~12.0MHz) |
    60Ω(FUND 12.1~20.0MHz) |
    50Ω(FUND 20.1~50.0MHz) |
    120Ω(3rd OT 40.0~60.0MHz) |
    100Ω(3rd OT 60.1~80.0MHz) |
    | 负载电容 | 6~32 pF或SERIES |
    | 并联电容 | <5 pF |
    | 驱动功率 | 10µW典型值/200µW最大值 |
    | 年老化 | ±3 ppm /年 |

    产品特点和优势


    XC53G2 具有多项显著优势:
    1. 低功耗:典型驱动功率为10 µW,适用于对能耗敏感的应用场景。
    2. 高稳定性:频率稳定度高达±10ppm,适合需要高精度时钟信号的应用。
    3. 宽温度范围:能在-40℃到+85℃范围内稳定工作,满足恶劣环境下的要求。
    4. 无卤素材料:RoHS合规,有助于减少环境污染。

    应用案例和使用建议


    应用案例:
    - 主板:作为主板上的核心时钟源,确保系统运行的稳定性和可靠性。
    - 计算机外设:例如键盘、鼠标、打印机等设备,提供精准的时间基准。
    - 手持设备:如智能手机、PDA等,保证设备在不同环境下的正常运行。
    使用建议:
    - 确保正确的焊盘设计,以避免焊接过程中产生偏移。
    - 选择合适的负载电容以优化晶振的频率稳定性。
    - 在组装过程中遵循推荐的回流焊接工艺曲线,以防止因温度过高而损坏。

    兼容性和支持


    XC53G2 支持多种频率配置和不同的负载电容选项。制造商提供了详细的参考手册和焊接指南,帮助客户正确安装和调试产品。此外,厂商还提供了一年的质保期,并承诺在必要时提供技术支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 振荡频率不稳定 | 重新检查负载电容设置 |
    | 温度变化导致频率偏差 | 确认产品的工作温度范围 |
    | 安装后出现物理损坏 | 严格按照推荐的焊接流程操作 |

    总结和推荐


    综上所述,XC53G2是一款高性能的表面贴装石英晶体振荡器,适用于各种高要求的电子设备。其稳定的工作性能、广泛的温度适应能力和低成本优势使其在市场上具有很强的竞争力。对于需要高精度时钟源的应用场合,强烈推荐使用XC53G2。
    如果您有任何疑问或需要进一步的技术支持,请联系我们的客户服务团队。

XC53G2-12.000-F20LJDTY参数

参数
频率容差 ±20ppm
等效串联电阻 -
频率 12MHz
驱动电平 -
负载电容 20pF
频率稳定性 ±30ppm
长*宽*高 1.3mm(高度)
通用封装 SMD-5032-2P
安装方式 贴片安装

XC53G2-12.000-F20LJDTY厂商介绍

HCI公司(Human-Computer Interaction, Inc.)是一家致力于人机交互技术研究和产品开发的企业。公司主营产品主要分为以下几个分类:

1. 用户界面设计:HCI公司专注于为用户提供直观、易用的用户界面设计,包括图形用户界面(GUI)和语音用户界面(VUI)等。

2. 交互式系统:公司开发了一系列交互式系统,如触摸屏、手势识别系统和虚拟现实(VR)设备,以提高用户与技术的互动体验。

3. 可穿戴技术:HCI公司研发了多种可穿戴设备,如智能手表、健康监测设备等,以满足用户在不同场景下的需求。

4. 自动化与人工智能:公司在自动化和人工智能领域也有所涉猎,开发了智能机器人、智能家居系统等产品。

HCI公司的产品广泛应用于教育、医疗、娱乐、工业自动化等多个领域。其优势在于:

1. 创新性:HCI公司不断探索和研发新技术,以满足市场和用户的需求。

2. 用户体验:公司注重用户体验,致力于提供简单、直观、高效的交互方式。

3. 定制化服务:HCI公司能够根据不同行业和客户的需求,提供定制化的解决方案。

4. 跨平台兼容性:公司的产品支持多种操作系统和平台,具有广泛的适用性。

XC53G2-12.000-F20LJDTY数据手册

厂牌 PDF简要描述 下载
HCI/苏州杭晶 无源晶振 HCI/苏州杭晶 XC53G2-12.000-F20LJDTY XC53G2-12.000-F20LJDTY数据手册

XC53G2-12.000-F20LJDTY封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 1.12
50+ ¥ 1.0541
150+ ¥ 0.9408
1500+ ¥ 0.7895
3000+ ¥ 0.6854
10000+ ¥ 0.6588
库存: 90
起订量: 5 增量: 1000
交货地:
最小起订量为:5
合计: ¥ 5.6
