首页  >  产品百科  >  XC21M4-32.000-F09NGDZY

XC21M4-32.000-F09NGDZY

产品分类: 无源晶振
厂牌: HCI/苏州杭晶
产品描述: 超小超薄,高精度,封装:2016,频率:32MHz ,负载电容:9pF,频率公差:±10ppm,工作温度:-40-125,频率稳定度:±50ppm
供应商型号: XC21M4-32.000-F09NGDZY SMD2016-4P
供应商: 云汉优选
标准整包数: 10

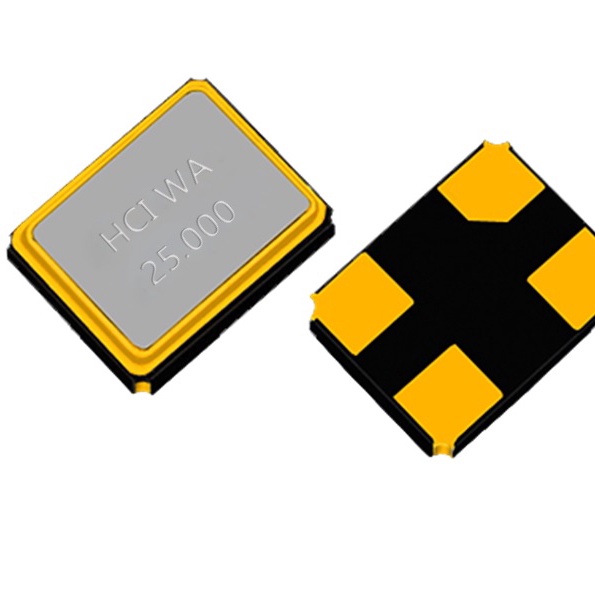

HCI/苏州杭晶 无源晶振 XC21M4-32.000-F09NGDZY

XC21M4-32.000-F09NGDZY概述


    产品简介


    XC21M4是一款超微型石英晶体单元,采用2.0x1.6mm的SMD陶瓷真空封装。这款晶体单元体积小巧,可靠性高,适用于无线通信领域,如无线局域网(Wireless LAN)、蓝牙、移动通信和手持设备等。产品符合RoHS标准,并且是无铅、无卤素的环保型产品。

    技术参数


    XC21M4的主要技术参数如下:
    - 频率范围: 20.000 MHz ~ 60.000 MHz
    - 晶振切割和模式: AT切割/基频
    - 频率容差: ±10 ppm / ±20 ppm / ±30 ppm
    - 频率稳定性: ±15 ppm / ±20 ppm
    - 工作温度范围: -20°C 至 +70°C 或 -30°C 至 +85°C
    - 等效串联电阻 (ESR):
    - 20.000 MHz 至 23.999 MHz: <125 Ω
    - 24.000 MHz 至 29.999 MHz: <100 Ω
    - 30.000 MHz 至 39.999 MHz: <80 Ω
    - 40.000 MHz 至 60.000 MHz: <60 Ω
    - 负载电容: 6 pF 至 32 pF 或串联,请指定
    - 并联电容: <3.0 pF
    - 驱动功率: 10 µW 典型值 / 100 µW 最大值
    - 存储温度范围: -55°C 至 +125°C

    产品特点和优势


    XC21M4石英晶体单元具备以下显著特点和优势:
    - 超小型化设计: 尺寸仅为2.0x1.6x0.45mm,集成4个焊盘,适合紧凑型电路板设计。
    - 高可靠性: 采用真空密封的陶瓷封装,确保长时间运行的稳定性和可靠性。
    - 紧公差和宽温度范围稳定性: 在-20°C至+70°C或-30°C至+85°C的宽温度范围内提供稳定的频率输出。
    - 汽车级合规性: 符合AEC-Q200标准,适合应用于汽车电子系统。
    - 环保认证: RoHS合规,无铅、无卤素,符合现代环保要求。

    应用案例和使用建议


    XC21M4广泛应用于无线通信设备,如无线局域网、蓝牙模块和手持设备。这些应用对体积和可靠性有较高要求,XC21M4正符合这些需求。
    使用建议:
    - 电路布局: 确保电路板上其他发热元件不会影响到晶体单元的工作温度。
    - 焊接条件: 遵循推荐的回流焊曲线,确保焊接过程的稳定性和一致性。
    - 负载电容选择: 根据具体应用场景选择合适的负载电容值,以确保频率稳定。

    兼容性和支持


    XC21M4采用SMD贴片封装,与现有的SMT生产线兼容。产品通过Tape & Reel包装,符合EIA-481标准,方便自动化生产。制造商苏州瀚景科技有限公司提供了全面的技术支持和服务,包括详细的安装指南和技术咨询。

    常见问题与解决方案


    以下是一些用户可能遇到的问题及其解决方案:
    - 问题1: 晶体单元频率不稳定。
    - 解决方法: 检查焊接质量,确保电路板温度控制得当。如果需要,调整负载电容值以匹配推荐值。

    - 问题2: 晶体单元工作时异常发热。
    - 解决方法: 重新检查电路布局,避免其他发热元件靠近晶体单元。确保良好的散热设计。

    总结和推荐


    综上所述,XC21M4石英晶体单元凭借其卓越的可靠性和紧凑的设计,在无线通信领域有着广泛的应用前景。无论是汽车电子还是消费电子产品,XC21M4都能提供高效、稳定和环保的解决方案。我们强烈推荐XC21M4作为高性能和高可靠性要求场景下的首选晶体单元。

XC21M4-32.000-F09NGDZY参数

参数
频率稳定性 -
频率容差 -
等效串联电阻 -
频率 -
驱动电平 -
负载电容 -
通用封装 SMD-2016-4P

XC21M4-32.000-F09NGDZY厂商介绍

HCI公司(Human-Computer Interaction, Inc.)是一家致力于人机交互技术研究和产品开发的企业。公司主营产品主要分为以下几个分类:

1. 用户界面设计:HCI公司专注于为用户提供直观、易用的用户界面设计,包括图形用户界面(GUI)和语音用户界面(VUI)等。

2. 交互式系统:公司开发了一系列交互式系统,如触摸屏、手势识别系统和虚拟现实(VR)设备,以提高用户与技术的互动体验。

3. 可穿戴技术:HCI公司研发了多种可穿戴设备,如智能手表、健康监测设备等,以满足用户在不同场景下的需求。

4. 自动化与人工智能:公司在自动化和人工智能领域也有所涉猎,开发了智能机器人、智能家居系统等产品。

HCI公司的产品广泛应用于教育、医疗、娱乐、工业自动化等多个领域。其优势在于:

1. 创新性:HCI公司不断探索和研发新技术,以满足市场和用户的需求。

2. 用户体验:公司注重用户体验,致力于提供简单、直观、高效的交互方式。

3. 定制化服务:HCI公司能够根据不同行业和客户的需求,提供定制化的解决方案。

4. 跨平台兼容性:公司的产品支持多种操作系统和平台,具有广泛的适用性。

XC21M4-32.000-F09NGDZY数据手册

厂牌 PDF简要描述 下载
HCI/苏州杭晶 无源晶振 HCI/苏州杭晶 XC21M4-32.000-F09NGDZY XC21M4-32.000-F09NGDZY数据手册

XC21M4-32.000-F09NGDZY封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 0.9945
100+ ¥ 0.7993
500+ ¥ 0.7613
1000+ ¥ 0.7245
3000+ ¥ 0.69
库存: 19703
起订量: 10 增量: 3000
交货地:
最小起订量为:10
合计: ¥ 9.94
直接购买
加入购物车
