首页  >  产品百科  >  X49SS2-14.31818-F12JJJPY

X49SS2-14.31818-F12JJJPY

产品分类: 无源晶振
厂牌: HCI/苏州杭晶
产品描述: 49SMD贴片,封装:HC-49SMD,频率:14.31818MHz,负载电容:12pF,频率公差:±30ppm,工作温度-10-70,频率稳定度±30ppm
供应商型号: X49SS2-14.31818-F12JJJPY HC-49SMD
供应商: 云汉优选
标准整包数: 10
HCI/苏州杭晶 无源晶振 X49SS2-14.31818-F12JJJPY

X49SS2-14.31818-F12JJJPY概述

    X49SS2 石英晶体单元:技术手册

    1. 产品简介

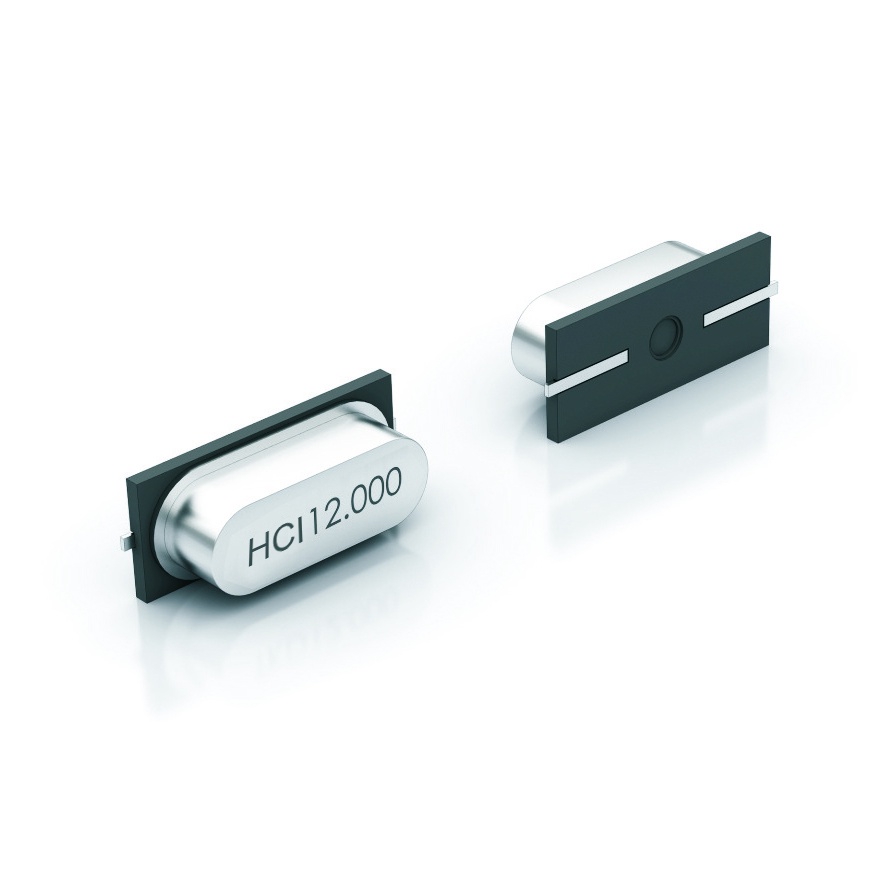

    X49SS2 石英晶体单元是一种采用HC-49/S SMD封装的石英晶体组件,具有两个引脚。适用于低频电路的设计与应用,广泛应用于电视、收音机、计算机测试设备和消费电子产品等领域。该产品符合RoHS标准,无铅、无卤素,为现代电子产品的环保需求提供了保障。

    2. 技术参数


    | 参数 | 规格 | 条件/备注 |
    |
    | 额定频率范围 | 3.0 MHz 至 80.0 MHz | 基础模式高达48 MHz,3次泛音高于24 MHz |
    | 封装尺寸 | 11.4 x 4.7 mm,高4.2 mm或3.2 mm
    | 频率公差 | ±10 ppm / ±20 ppm / ±30 ppm | 其他选项可用 |
    | 频率稳定性 | ±10 ppm / ±30 ppm | 其他选项可用 |
    | 工作温度范围 | -20°C 至 +70°C / -40°C 至 +85°C | 其他选项可用 |
    | 等效串联电阻 | 200Ω ~ 100Ω (基础模式3.0~5.9MHz)
    80Ω ~ 60Ω (基础模式6.0~8.9MHz)
    50Ω ~ 40Ω (基础模式9.0~15.9MHz)
    <30Ω (基础模式>16.0MHz)
    100Ω ~ 40Ω (3次泛音24.0~80.0MHz)
    | 负载电容 | 4 pF ~ 32 pF 或串联 | 请指定 |
    | 并联电容 | <7 pF
    | 驱动功率 | 100 µW典型值 / 500 µW最大值
    | 一年老化 | +25°C时±5 ppm

    3. 产品特点和优势


    X49SS2 石英晶体单元具备以下显著特点:
    - 低频适配:非常适合低频电路设计,例如收音机和电视机。
    - 环保材料:无铅、无卤素,符合RoHS标准,适用于追求绿色环保的电子设计。
    - 多种型号可选:频率范围广(3.0 MHz 至 80.0 MHz),精度高,稳定性强。
    - 温度适应性强:工作温度范围宽,满足不同应用环境的需求。

    4. 应用案例和使用建议


    应用案例:
    - 电视机和收音机:利用其稳定的频率,确保信号接收质量。
    - 计算机测试设备:由于其出色的稳定性和精确度,在测试和校准过程中表现出色。
    - 消费电子产品:可用于各种消费电子产品中,如便携式音乐播放器和游戏机。
    使用建议:
    - 在使用过程中,根据具体的应用场景选择合适的频率和公差。
    - 注意温度变化对性能的影响,确保工作环境温度处于产品设计的工作范围内。

    5. 兼容性和支持


    - 该石英晶体单元与市面上主流的电子设备具有良好的兼容性,可方便地集成到现有的电子系统中。
    - 供应商提供全面的技术支持和售后服务,包括详细的安装指南、操作手册和技术咨询。

    6. 常见问题与解决方案


    - 问题:频率稳定性不足
    - 解决方案:检查电路设计及外部干扰因素,必要时调整频率公差。

    - 问题:温度范围外工作
    - 解决方案:考虑选用工作温度范围更广的产品,或在设计中加入温度补偿机制。

    7. 总结和推荐


    X49SS2 石英晶体单元凭借其优秀的频率稳定性、宽广的工作温度范围以及绿色环保特性,成为众多电子设备的理想选择。无论是消费类电子产品还是工业级测试设备,都能发挥出色的表现。鉴于其多样化的规格和稳定的品质,强烈推荐用于需要高性能频率控制的各类应用。

X49SS2-14.31818-F12JJJPY参数

参数
负载电容 -
频率稳定性 -
频率容差 -
等效串联电阻 -
频率 -
驱动电平 -
通用封装 HC-49SMD

X49SS2-14.31818-F12JJJPY厂商介绍

HCI公司(Human-Computer Interaction, Inc.)是一家致力于人机交互技术研究和产品开发的企业。公司主营产品主要分为以下几个分类:

1. 用户界面设计:HCI公司专注于为用户提供直观、易用的用户界面设计,包括图形用户界面(GUI)和语音用户界面(VUI)等。

2. 交互式系统:公司开发了一系列交互式系统,如触摸屏、手势识别系统和虚拟现实(VR)设备,以提高用户与技术的互动体验。

3. 可穿戴技术:HCI公司研发了多种可穿戴设备,如智能手表、健康监测设备等,以满足用户在不同场景下的需求。

4. 自动化与人工智能:公司在自动化和人工智能领域也有所涉猎,开发了智能机器人、智能家居系统等产品。

HCI公司的产品广泛应用于教育、医疗、娱乐、工业自动化等多个领域。其优势在于:

1. 创新性:HCI公司不断探索和研发新技术,以满足市场和用户的需求。

2. 用户体验:公司注重用户体验,致力于提供简单、直观、高效的交互方式。

3. 定制化服务:HCI公司能够根据不同行业和客户的需求,提供定制化的解决方案。

4. 跨平台兼容性:公司的产品支持多种操作系统和平台,具有广泛的适用性。

X49SS2-14.31818-F12JJJPY数据手册

厂牌 PDF简要描述 下载
HCI/苏州杭晶 无源晶振 HCI/苏州杭晶 X49SS2-14.31818-F12JJJPY X49SS2-14.31818-F12JJJPY数据手册

X49SS2-14.31818-F12JJJPY封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 0.4628
100+ ¥ 0.3726
500+ ¥ 0.3554
1000+ ¥ 0.3381
3000+ ¥ 0.322
库存: 19662
起订量: 10 增量: 1000
交货地:
最小起订量为:10
合计: ¥ 4.62
直接购买
加入购物车
