首页  >  产品百科  >  XC53G2-8.000-F20LJDTY

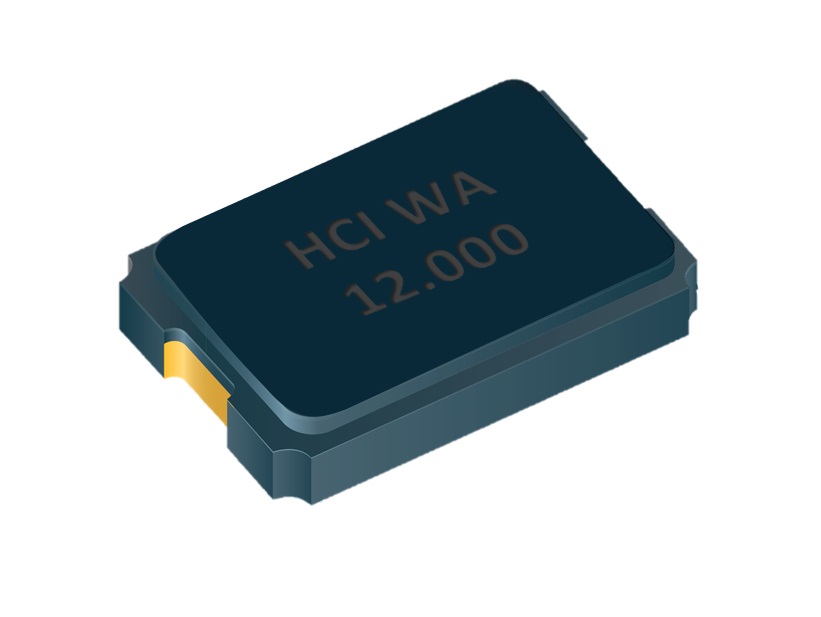

XC53G2-8.000-F20LJDTY

产品分类: 无源晶振
厂牌: HCI/苏州杭晶
产品描述: 贴片陶瓷,封装:5032,2PIN,GLASS,频率:8MHz,负载电容:20pF,频率公差:±20ppm,工作温度:-40-85,频率稳定度:±30ppm
供应商型号: XC53G2-8.000-F20LJDTY SMD5032-2P
供应商: 云汉优选
标准整包数: 10

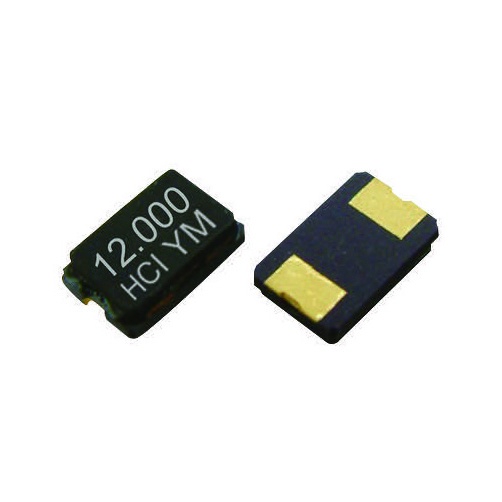

HCI/苏州杭晶 无源晶振 XC53G2-8.000-F20LJDTY

XC53G2-8.000-F20LJDTY概述

    高质量文章:电子元器件技术手册解析

    一、产品简介


    产品名称: XC53G2 石英晶体单元
    类型: 表面贴装式(SMD)
    封装尺寸: 5.0×3.2×1.3 mm(玻璃密封)
    主要功能: 作为电子设备中的时钟源,提供稳定的频率输出。
    应用领域: 主要应用于主板、计算机外设和手持设备等领域。

    二、技术参数


    | 参数 | XC53G2 |

    | 封装外形/尺寸 | 5.0x3.2x1.3 mm (玻璃密封) |
    | 频率范围 | 基础频率:8.0~50.0 MHz |
    三阶谐波:40.0~80.0 MHz |
    | 频率容差 | ±10 ppm 至 ±50 ppm |
    | 温度稳定性 | ±10 ppm 至 ±30 ppm |
    | 工作温度范围 | -20℃ 至 +70℃ |
    | 或 -40℃ 至 +85℃ |
    | 等效串联电阻(ESR) | 80 Ω(基础频率:8.0~12.0 MHz) |
    60 Ω(基础频率:12.1~20.0 MHz)|
    50 Ω(基础频率:20.1~50.0 MHz)|
    120 Ω(三阶谐波:40.0~60.0 MHz)|
    100 Ω(三阶谐波:60.1~80.0 MHz)|
    | 负载电容 | 6 pF 至 32 pF |
    | 并联电容 | < 5 pF |
    | 驱动功率 | 10 µW 典型值 / 200 µW 最大值 |
    | 年老化率 | ±3 ppm |

    三、产品特点和优势


    XC53G2 石英晶体单元以其紧凑的设计和低功耗为特点。由于采用陶瓷玻璃密封技术,其成本相对较低,同时保证了高稳定性和高精度。此外,该产品符合RoHS标准并支持无卤素材料,这使其在环保方面表现优异。

    四、应用案例和使用建议


    应用案例:
    - 在一台高性能计算机主板上,XC53G2 用于提供时钟信号,确保系统运行的稳定性和准确性。
    - 手持设备如智能手机中,其能够保证设备在各种环境下的精准计时,提高用户体验。
    使用建议:
    - 安装前请确保所有焊接点干净且无氧化层,以保证最佳焊接效果。
    - 使用时应考虑其工作环境的温度变化,特别是在极端温度条件下需进行适当的温度补偿。
    - 选择合适的负载电容,可以有效减少振荡器的不稳定性和相位噪声。

    五、兼容性和支持


    XC53G2 石英晶体单元与其他常见的电子元器件和设备具有良好的兼容性,特别是那些需要高精度时钟信号的应用场合。制造商提供了详细的安装指南和技术支持服务,以帮助用户更好地理解和使用这款产品。

    六、常见问题与解决方案


    | 问题 | 解决方案 |

    | 振荡器启动慢 | 检查驱动电流设置是否正确 |
    | 输出频率不稳 | 确认负载电容与数据表中的要求一致 |
    | 振荡器温漂大 | 使用温度补偿电路或改进散热设计 |

    七、总结和推荐


    总体来看,XC53G2 石英晶体单元凭借其出色的稳定性和精度,在多种应用场景中均表现出色。其低功耗和低成本的特点使其在市场上具有较强的竞争力。我们强烈推荐在需要高精度时钟源的应用中选用此款产品。

XC53G2-8.000-F20LJDTY参数

参数
驱动电平 -
负载电容 20pF
频率稳定性 -
频率容差 ±20ppm
等效串联电阻 -
频率 8MHz
长*宽*高 1.3mm(高度)
通用封装 SMD-5032-2P
应用等级 工业级
