X49ST2-30.000-F18LJDTY

产品分类: 无源晶振
厂牌: HCI/苏州杭晶
产品描述: 49S直插,封装:HC-49S,频率:30MHz,负载电容:18pF,频率公差:±20ppm,工作温度:-40-85,频率稳定度:±30ppm
供应商型号: X49ST2-30.000-F18LJDTY HC-49S
供应商: 云汉优选
标准整包数: 10

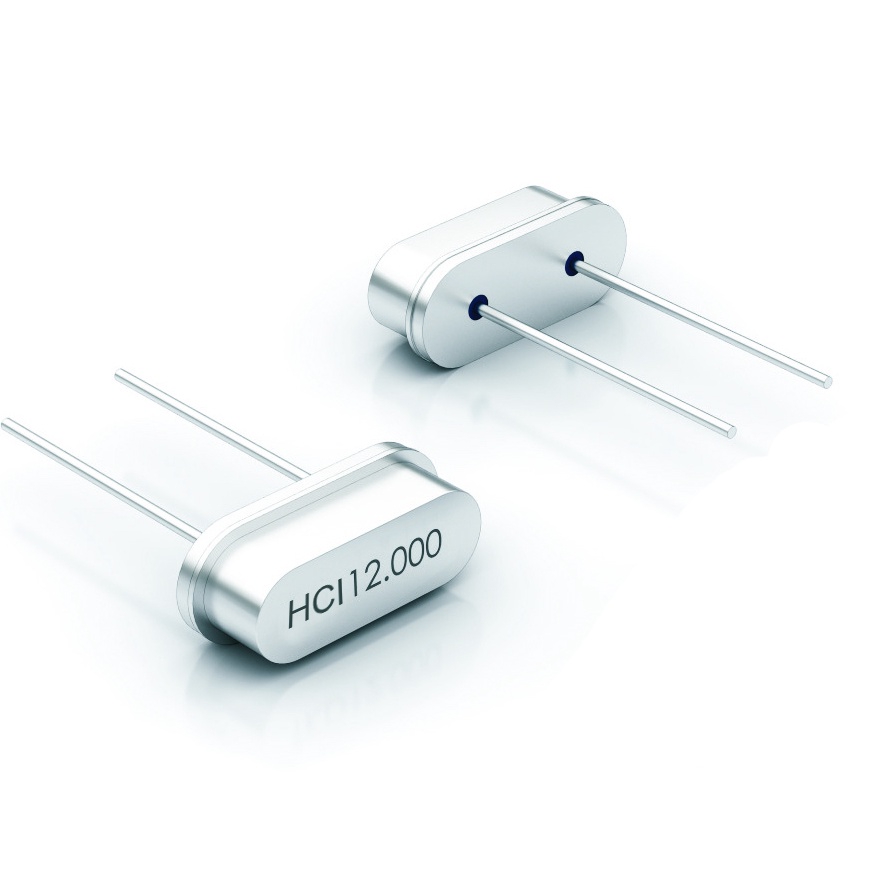

HCI/苏州杭晶 无源晶振 X49ST2-30.000-F18LJDTY

X49ST2-30.000-F18LJDTY概述

    X49ST2 晶振单元技术手册解析

    产品简介


    X49ST2 是一种石英晶体单元,采用HC-49/S通孔封装设计,带有两根引脚。这种类型的晶振适用于低频应用,常见于电视、收音机、计算机、测试设备和消费电子产品中。它具备罗氏(RoHS)认证,不含铅、卤素等有害物质,适合现代环保需求。

    技术参数


    | 参数 | 值 | 备注 |
    |
    | 额定频率范围 | 3.0 ~ 80.0 MHz | 基频至48 MHz,三阶谐波在24 MHz以上 |
    | 频率容差 | ±10 ppm / ±20 ppm / ±30 ppm | 其他选项可定制 |
    | 频率稳定性 | ±10 ppm / ±30 ppm | 其他选项可定制 |
    | 工作温度范围 | -20°C ~ +70°C / -40°C ~ +85°C | 其他选项可定制 |
    | 等效串联电阻 | 200Ω ~ 100Ω (基频 3.0~5.9 MHz) / 80Ω ~ 60Ω (基频 6.0~8.9 MHz) / 50Ω ~ 40Ω (基频 9.0~15.9 MHz) / <30Ω (基频 >16.0 MHz) / 100Ω ~ 40Ω (三阶谐波 24.0~80.0 MHz)
    | 负载电容 | 4 pF ~ 32 pF 或 串联 | 请指定 |
    | 并联电容 | <7 pF
    | 驱动功率 | 100 µW 典型值 / 500 µW 最大值
    | 第一年老化 | ±5 ppm @ +25°C

    产品特点和优势


    - 低频适用性:特别适用于低频段的应用场景。
    - 高精度:频率容差和稳定性可选±10 ppm、±20 ppm 和 ±30 ppm。
    - 宽温度范围:可选择的工作温度范围为 -20°C 到 +70°C 或 -40°C 到 +85°C。
    - 环保材料:无铅、无卤素,符合 RoHS 标准。
    - 可定制化:包括不同的频率、封装方式和引脚长度等。

    应用案例和使用建议


    - 电视与收音机:适合用于调谐电路,确保稳定的音频输出。
    - 计算机:可以作为时钟信号源,保证系统稳定运行。
    - 测试设备:在实验室环境中,保证测量的准确性。
    - 消费者设备:广泛应用于各类消费电子产品中,提供可靠的频率控制。
    使用建议:
    1. 在选择晶振时,应根据具体应用场景选择合适的频率容差和稳定性。
    2. 注意环境温度的影响,避免极端温度对晶振性能产生不利影响。
    3. 在使用过程中,保持适当的驱动功率以延长使用寿命。

    兼容性和支持


    X49ST2 晶振单元可以轻松集成到现有的电路板设计中,且具有广泛的兼容性。制造商提供详细的包装和焊接工艺指导,包括推荐的波峰焊接工艺。客户还可以根据需求选择带卷带(Tape & Reel)的包装形式。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 频率不稳定 | 检查是否选择了正确的频率容差和稳定性选项。 |
    | 长时间使用后性能下降 | 确保使用过程中不超过推荐的驱动功率,避免过热。 |
    | 温度波动引起性能变化 | 使用更宽温度范围的产品型号,或者采取温度补偿措施。 |

    总结和推荐


    X49ST2 石英晶体单元在低频应用领域表现出色,具备高精度、高稳定性和广泛的温度适应性。其环保设计和多样化的定制选项使其成为市场上具有竞争力的选择。我们强烈推荐在需要稳定频率控制的应用场景中使用该产品。如果您有任何疑问或需要进一步的技术支持,请联系制造商 Suzhou HangJing Elec&Tech Co., Ltd. 获取帮助。

X49ST2-30.000-F18LJDTY参数

参数
频率稳定性 -
频率容差 -
等效串联电阻 -
频率 -
驱动电平 -
负载电容 -
通用封装 HC-49S
应用等级 工业级
