XC53M4-20.000-F18LJDTY

产品分类: 无源晶振
厂牌: HCI/苏州杭晶
产品描述: 贴片金属,封装:5032,4pin,频率:20MHz,负载电容:18pF,频率公差:±20ppm,工作温度:-40-85,频率稳定度:±30ppm
供应商型号: XC53M4-20.000-F18LJDTY SMD5032-4P
供应商: 云汉优选
标准整包数: 10
HCI/苏州杭晶 无源晶振 XC53M4-20.000-F18LJDTY

XC53M4-20.000-F18LJDTY概述


    产品简介

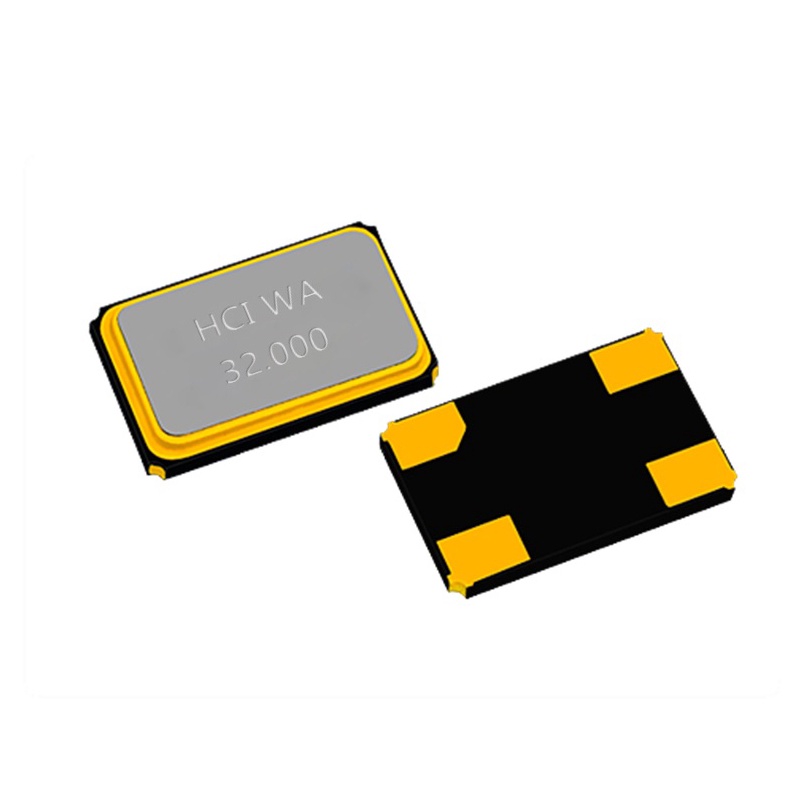

    XC53M4 石英晶体单元 是苏州恒晶电子科技有限公司推出的一款表面贴装(SMD)石英晶体,采用5.0×3.2毫米陶瓷密封封装。该产品具有小尺寸、高可靠性和稳定性的特点,适用于无线通信、蓝牙、移动通信以及手持设备等领域。

    技术参数


    - 型号: XC53M4
    - 封装: 5.0×3.2×0.7毫米陶瓷密封
    - 引脚数: 4个焊盘
    - 频率范围: 8.000 ~ 55.000 MHz
    - 切割模式: AT切割/基频
    - 频率容差: ±10 ppm / ±20 ppm / ±30 ppm
    - 频率稳定性: ±10 ppm / ±15 ppm
    - 工作温度范围: -20°C 到 +70°C / -30°C 到 +85°C
    - 等效串联电阻 (ESR):
    - 8.000 到 9.999 MHz: < 80Ω
    - 10.000 到 11.999 MHz: < 70Ω
    - 12.000 到 19.999 MHz: < 60Ω到 50Ω
    - 20.000 到 55.000 MHz: < 50Ω到 40Ω
    - 负载电容: 6 ~ 32 pF 或系列
    - 并联电容: < 5.0 pF
    - 驱动功率: 100 µW(典型值)/ 300 µW(最大值)
    - 存储温度范围: -55°C 到 +125°C

    产品特点和优势


    XC53M4 石英晶体单元具有以下几个显著特点:
    - 小尺寸设计: 5.0×3.2×0.7 毫米,适合紧凑型设计。
    - 高可靠性: 陶瓷密封封装提供良好的防潮和抗冲击性能。
    - 温度稳定性: 在广泛的温度范围内保持稳定的性能。
    - 汽车级合规: 可满足 AEC-Q200 认证要求。
    - 环保材料: RoHS 合规、无铅、无卤素。
    - 多种配置选择: 频率容差和驱动功率可根据不同需求进行调整。
    这些特点使其成为无线通信、蓝牙模块、移动设备及手持设备的理想选择。

    应用案例和使用建议


    XC53M4 石英晶体单元广泛应用于无线局域网(Wi-Fi)、蓝牙设备、移动通信系统及手持设备。根据手册中的描述,以下是一些使用建议:
    - 温度补偿: 考虑到某些应用场景下的温度波动,可以考虑使用外部温度补偿电路以确保频率稳定性。
    - 驱动功率控制: 根据具体应用场景调整驱动功率,以避免过热或信号衰减。
    - 焊接工艺: 建议严格按照推荐的回流焊接曲线进行操作,以保证焊接质量和晶体的使用寿命。

    兼容性和支持


    XC53M4 石英晶体单元具有良好的兼容性,可与其他主流的电子设备和组件无缝集成。厂商提供详细的安装指南和技术支持,确保用户能够顺利部署和使用该产品。

    常见问题与解决方案


    根据技术手册中的信息,以下是一些常见的问题及其解决方案:
    1. 频率不稳定
    - 原因: 温度变化过大。
    - 解决办法: 使用温度补偿电路或选择适合特定温度范围的产品。
    2. 驱动功率过高导致损坏
    - 原因: 未按推荐驱动功率使用。
    - 解决办法: 根据手册推荐的驱动功率范围调整使用条件。
    3. 焊接不良
    - 原因: 焊接工艺不当。
    - 解决办法: 严格按照推荐的回流焊接曲线操作,确保焊接质量。

    总结和推荐


    综上所述,XC53M4 石英晶体单元是一款高性能、高可靠性的产品,尤其适合对小型化、温度稳定性有较高要求的应用场合。其丰富的功能和出色的环境适应性使其在市场上具备强大的竞争力。对于需要在无线通信、蓝牙和手持设备等场景中使用高性能石英晶体的用户,强烈推荐选用 XC53M4 石英晶体单元。

XC53M4-20.000-F18LJDTY参数

参数
频率容差 -
等效串联电阻 -
频率 -
驱动电平 -
负载电容 -
频率稳定性 -
通用封装 SMD-5032-4P

XC53M4-20.000-F18LJDTY厂商介绍

HCI公司(Human-Computer Interaction, Inc.)是一家致力于人机交互技术研究和产品开发的企业。公司主营产品主要分为以下几个分类:

1. 用户界面设计:HCI公司专注于为用户提供直观、易用的用户界面设计,包括图形用户界面(GUI)和语音用户界面(VUI)等。

2. 交互式系统:公司开发了一系列交互式系统,如触摸屏、手势识别系统和虚拟现实(VR)设备,以提高用户与技术的互动体验。

3. 可穿戴技术:HCI公司研发了多种可穿戴设备,如智能手表、健康监测设备等,以满足用户在不同场景下的需求。

4. 自动化与人工智能:公司在自动化和人工智能领域也有所涉猎,开发了智能机器人、智能家居系统等产品。

HCI公司的产品广泛应用于教育、医疗、娱乐、工业自动化等多个领域。其优势在于:

1. 创新性:HCI公司不断探索和研发新技术,以满足市场和用户的需求。

2. 用户体验:公司注重用户体验,致力于提供简单、直观、高效的交互方式。

3. 定制化服务:HCI公司能够根据不同行业和客户的需求,提供定制化的解决方案。

4. 跨平台兼容性:公司的产品支持多种操作系统和平台,具有广泛的适用性。

XC53M4-20.000-F18LJDTY数据手册

厂牌 PDF简要描述 下载
HCI/苏州杭晶 无源晶振 HCI/苏州杭晶 XC53M4-20.000-F18LJDTY XC53M4-20.000-F18LJDTY数据手册

XC53M4-20.000-F18LJDTY封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 1.2909
100+ ¥ 1.0385
500+ ¥ 0.989
1000+ ¥ 0.9419
3000+ ¥ 0.897
库存: 19833
起订量: 10 增量: 1000
交货地:
最小起订量为:10
合计: ¥ 12.9
