XC53G2-8.192-F12JGDTY

产品分类: 无源晶振
厂牌: HCI/苏州杭晶
产品描述: 贴片陶瓷,封装:5032,2pin,频率:8.192MHz,负载电容:12pF,频率公差:±30ppm,工作温度:-40-85,频率稳定度:±50ppm
供应商型号: XC53G2-8.192-F12JGDTY SMD5032-2P
供应商: 云汉优选
标准整包数: 10
HCI/苏州杭晶 无源晶振 XC53G2-8.192-F12JGDTY

XC53G2-8.192-F12JGDTY概述


    产品简介

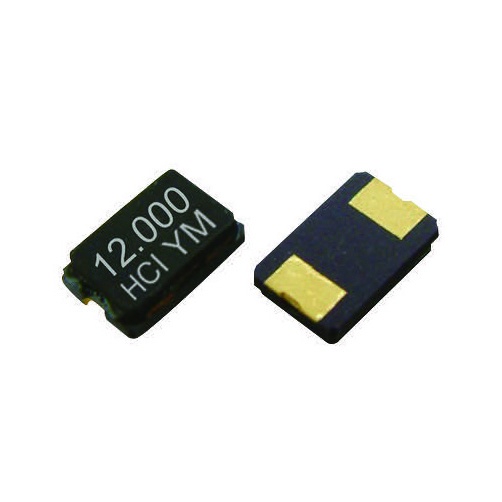

    XC53G2 是一款采用 SMD(表面贴装)技术封装的石英晶体单元,尺寸为 5.0 x 3.2 x 1.3 mm。这种封装形式在现代电子设备中非常常见,因为其体积小巧且易于安装。XC53G2 主要应用于主板、计算机外设和手持设备等领域。作为频率控制元件,它的主要功能是提供精确稳定的时钟信号,确保电子设备的正常运行。

    技术参数


    以下是 XC53G2 的详细技术参数:
    | 参数 | 规格 |

    | 尺寸 | 5.0 x 3.2 x 1.3 mm |
    | 频率范围 | 8.0 ~ 80.0 MHz |
    | 晶体切割模式 | AT-cut / 基频至50MHz 和三阶泛音从40MHz |
    | 频率容差 | ±10 ppm 至 ±50 ppm |
    | 温度稳定性 | ±10 ppm (–20°C to +70°C),±30 ppm (–40°C to +85°C) |
    | 等效串联电阻 (ESR) | 80Ω (8.0 ~ 12.0 MHz), 60Ω (12.1 ~ 20.0 MHz), 50Ω (20.1 ~ 50.0 MHz), 120Ω (40.0 ~ 60.0 MHz), 100Ω (60.1 ~ 80.0 MHz) |
    | 负载电容 | 6 ~ 32 pF 或串联电容 |
    | 并联电容 | <5 pF |
    | 驱动功率 | 10 µW (典型值), 200 µW (最大值) |
    | 年老化率 | ±3 ppm/年 |
    该产品符合 RoHS 标准,并且不含卤素,属于绿色环保产品。

    产品特点和优势


    XC53G2 石英晶体单元具有以下特点和优势:
    - 低封装成本:陶瓷玻璃密封封装,不仅成本较低,而且耐用性好。
    - 严格公差:频率和温度稳定性高,适合各种苛刻的工作环境。
    - 环保合规:RoHS 免疫且无卤素,符合国际环保标准。
    - 多频率选项:从基础频率到三阶泛音频率范围广,适用于多种电子设备。
    这些特点使得 XC53G2 在多个领域的应用中具有很高的竞争力,尤其是在对稳定性和精度要求较高的场合。

    应用案例和使用建议


    应用案例
    XC53G2 通常用于计算机主板和外设。例如,在主板上它可以作为时钟源,确保处理器和内存的时序同步。在计算机外设如硬盘驱动器、键盘、鼠标等中,它同样发挥着关键作用,提供准确的计时信号。
    使用建议
    - 环境温度控制:尽管 XC53G2 在 –20°C 到 +70°C 之间具有良好的稳定性,但在极端温度下还是需要适当温度控制措施。
    - 负载匹配:确保实际负载电容在规定范围内,以保持频率的稳定性。
    - 正确的焊接工艺:遵循推荐的回流焊曲线,确保焊接质量。

    兼容性和支持


    XC53G2 可与大多数标准 SMD 设备兼容。厂商提供详细的回流焊工艺指南,并通过苏州恒晶电子科技有限公司提供全面的技术支持服务。

    常见问题与解决方案


    问题一:如何保证频率稳定?
    解决方案:严格按照制造商提供的负载电容值进行焊接,并确保实际操作环境温度在规定的范围内。
    问题二:焊接过程中出现质量问题怎么办?
    解决方案:参照推荐的回流焊曲线进行操作,并检查是否按照正确的步骤进行焊接。

    总结和推荐


    综上所述,XC53G2 是一款性能优越、适用范围广泛的石英晶体单元。它的低功耗、高精度和良好的环境适应能力使其成为各种电子设备的理想选择。如果你正在寻找一个稳定可靠的时钟信号源,XC53G2 是值得考虑的产品。
    推荐使用:XC53G2 石英晶体单元凭借其卓越的性能和可靠性,非常适合用于计算机主板、外设以及各类手持设备,值得推荐。

XC53G2-8.192-F12JGDTY参数

参数
驱动电平 -
负载电容 -
频率稳定性 -
频率容差 -
等效串联电阻 -
频率 -
通用封装 SMD-5032-2P

XC53G2-8.192-F12JGDTY厂商介绍

HCI公司(Human-Computer Interaction, Inc.)是一家致力于人机交互技术研究和产品开发的企业。公司主营产品主要分为以下几个分类:

1. 用户界面设计:HCI公司专注于为用户提供直观、易用的用户界面设计,包括图形用户界面(GUI)和语音用户界面(VUI)等。

2. 交互式系统:公司开发了一系列交互式系统,如触摸屏、手势识别系统和虚拟现实(VR)设备,以提高用户与技术的互动体验。

3. 可穿戴技术:HCI公司研发了多种可穿戴设备,如智能手表、健康监测设备等,以满足用户在不同场景下的需求。

4. 自动化与人工智能:公司在自动化和人工智能领域也有所涉猎,开发了智能机器人、智能家居系统等产品。

HCI公司的产品广泛应用于教育、医疗、娱乐、工业自动化等多个领域。其优势在于:

1. 创新性:HCI公司不断探索和研发新技术,以满足市场和用户的需求。

2. 用户体验:公司注重用户体验,致力于提供简单、直观、高效的交互方式。

3. 定制化服务:HCI公司能够根据不同行业和客户的需求,提供定制化的解决方案。

4. 跨平台兼容性:公司的产品支持多种操作系统和平台,具有广泛的适用性。

XC53G2-8.192-F12JGDTY数据手册

厂牌 PDF简要描述 下载
HCI/苏州杭晶 无源晶振 HCI/苏州杭晶 XC53G2-8.192-F12JGDTY XC53G2-8.192-F12JGDTY数据手册

XC53G2-8.192-F12JGDTY封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 1.0439
100+ ¥ 0.8395
500+ ¥ 0.7993
1000+ ¥ 0.7613
3000+ ¥ 0.7245
库存: 19826
起订量: 10 增量: 1000
交货地:
最小起订量为:10
合计: ¥ 10.43
直接购买
加入购物车
