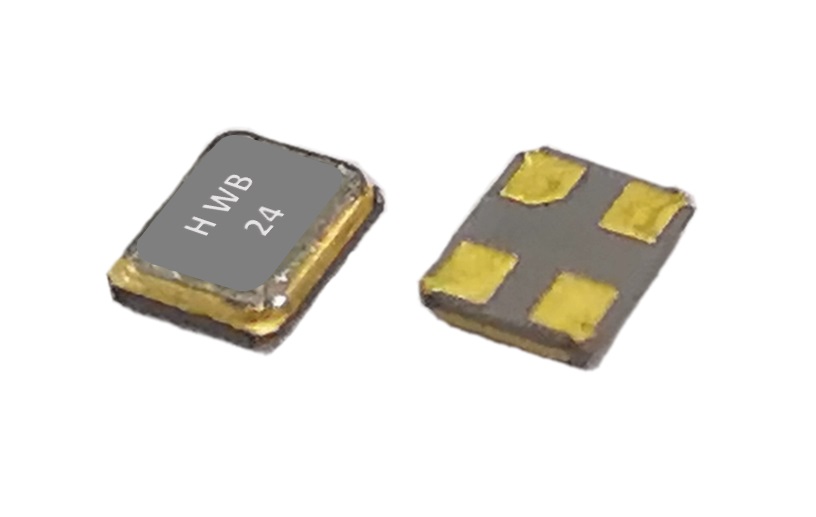

XC21M4-24.000-F08NLDTY

产品分类: 无源晶振
厂牌: HCI/苏州杭晶
产品描述: 全国产化,超小超薄,高精度,封装:2016,频率:24MHz,负载电容:8pF,频率公差:±10ppm,工作温度:-40-85℃,频率稳定度:±20ppm
供应商型号: 14M-XC21M4-24.000-F08NLDTY
供应商: 云汉优选
标准整包数: 1
HCI/苏州杭晶 无源晶振 XC21M4-24.000-F08NLDTY

XC21M4-24.000-F08NLDTY概述

    XC21M4 Quartz Crystal Unit: 技术手册解析

    产品简介


    XC21M4是一款小型表面贴装(SMD)石英晶体单元,采用2.0x1.6mm陶瓷真空密封封装。这种晶体单元在无线通信、蓝牙、移动通信和手持设备等领域有着广泛应用。

    技术参数


    - 封装尺寸: 2.0x1.6x0.45mm,具有四个焊盘。
    - 频率范围: 20.000 MHz至60.000 MHz。
    - 频率容差: ±10 ppm、±20 ppm 或 ±30 ppm,可按需提供其他选项。
    - 频率稳定性: ±15 ppm 或 ±20 ppm,可按需提供其他选项。
    - 操作温度范围: -20°C 至 +70°C 或 -30°C 至 +85°C,可按需提供其他选项。
    - 等效串联电阻 (ESR):
    - 20.000至23.999 MHz:≤125Ω
    - 24.000至29.999 MHz:≤100Ω
    - 30.000至39.999 MHz:≤80Ω
    - 40.000至60.000 MHz:≤60Ω
    - 负载电容: 6 pF至32 pF,可指定。
    - 并联电容: ≤3.0 pF。
    - 驱动功率: 典型值10 µW,最大值100 µW。
    - 存储温度范围: -55°C 至 +125°C。

    产品特点和优势


    XC21M4 石英晶体单元具有以下特点:
    - 微型化设计: 尺寸仅为2.0x1.6x0.45mm,特别适合空间受限的应用。
    - 高度可靠: 采用真空密封陶瓷封装,提高了长期使用的可靠性。
    - 温度稳定: 在宽泛的温度范围内仍能保持良好的频率稳定性。
    - 环保合规: 符合RoHS标准,无铅、无卤素,符合AEC-Q200标准。

    应用案例和使用建议


    XC21M4石英晶体单元适用于无线LAN、蓝牙、移动通信和手持设备。对于无线LAN设备,考虑到高精度和稳定性要求,推荐使用频率稳定性更高的版本。对于手持设备,需要关注尺寸限制,XC21M4的小型封装可以很好地满足需求。

    兼容性和支持


    XC21M4晶体单元采用了符合EIA-481标准的带卷封装,每卷最多包含3,000个组件。产品还支持不同的频率和温度范围选项,以满足不同应用的需求。

    常见问题与解决方案


    - 问题: 驱动功率过高导致性能下降。
    - 解决方法: 检查负载电容是否符合要求,必要时调整为更低的负载电容。
    - 问题: 温度范围超出规定,影响性能。
    - 解决方法: 更换适合特定温度范围的产品型号,确保其在指定环境下正常工作。

    总结和推荐


    XC21M4石英晶体单元以其紧凑的设计、高度可靠的性能和广泛的应用范围,成为无线通信、蓝牙、移动通信和手持设备的理想选择。其优异的温度稳定性和环保特性使其在市场上具有较强的竞争力。因此,强烈推荐在这些应用中使用XC21M4。

XC21M4-24.000-F08NLDTY参数

参数
频率容差 ±10ppm
等效串联电阻 100Ω
频率 24MHz
驱动电平 10μW
负载电容 8pF
频率稳定性 ±20ppm
长*宽*高 2mm*1.6mm*500μm
通用封装 SMD-2016-4P
安装方式 贴片安装
应用等级 工业级
零件状态 在售
