X49SS2-24.000-F20LJDTY

产品分类: 无源晶振
厂牌: HCI/苏州杭晶
产品描述: 24MHz ±20ppm 20pF
供应商型号: 14M-X49SS2-24.000-F20LJDTY HC-49SMD
供应商: 云汉优选
标准整包数: 1
HCI/苏州杭晶 无源晶振 X49SS2-24.000-F20LJDTY

X49SS2-24.000-F20LJDTY概述


    产品简介

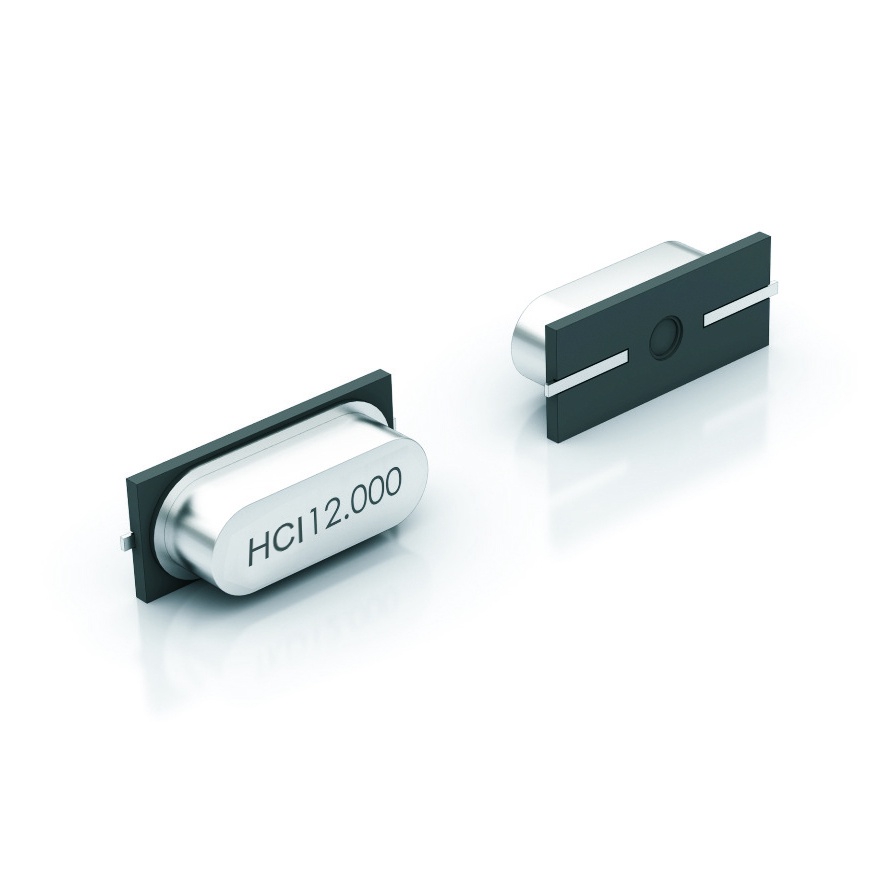

    Q UARTZ C RYSTAL U NIT (X49SS2) 是一款石英晶体单元,采用HC-49/S表面贴装封装形式,配备两条引脚。它专为低频段应用设计,广泛应用于电视、收音机、计算机、测试设备及消费电子产品等领域。此产品符合RoHS标准,无铅且不含卤素,确保环保合规性。

    技术参数


    | 参数名称 | 规格/条件 |

    | 尺寸 | 11.4×4.7 mm,高度为4.2 mm或3.2 mm |
    | 频率范围 | 基频:3.0 ~ 48 MHz;三次泛音:24 ~ 80 MHz |
    | 振荡模式 | AT切型 |
    | 频率公差 | ±10 ppm、±20 ppm、±30 ppm(可选其他频率公差) |
    | 温度稳定性 | ±10 ppm、±30 ppm(可选其他温度稳定性) |
    | 工作温度范围 | -20℃ ~ +70℃,可扩展至-40℃ ~ +85℃ |
    | 等效串联电阻 | 基频:3.0~5.9MHz时200 Ω ~ 100 Ω;6.0~8.9MHz时80 Ω ~ 60 Ω;9.0~15.9MHz时50 Ω ~ 40 Ω;>16.0MHz时<30 Ω;三次泛音:24~80MHz时100 Ω ~ 40 Ω |
    | 负载电容 | 4 ~ 32 pF或串联(请指定具体值) |
    | 并联电容 | <7 pF |
    | 驱动功率 | 典型值100 µW,最大值500 µW |
    | 年老化率 | 第一年±5 ppm @ +25℃ |

    产品特点和优势


    1. 小型化设计:体积紧凑,适合空间有限的应用场景。
    2. 环保特性:RoHS认证,无铅、无卤素,满足现代环保要求。
    3. 宽广的频率范围:覆盖3.0 MHz到80.0 MHz的频率,适合多种应用场景。
    4. 高精度和稳定性:提供多种频率和温度稳定性选项,确保在复杂环境中保持精准性能。
    5. 适用性强:适用于多种电子设备,如电视机、电脑及测试仪器等。

    应用案例和使用建议


    应用案例:
    - 电视和广播设备:用于接收器的调谐电路,确保信号稳定。
    - 计算机外设:作为时钟源以提高系统精确度。
    - 测试仪器:用于信号发生器和其他需要高精度参考信号的场合。
    使用建议:
    - 在选择负载电容时,需根据实际电路需求进行调整,避免因电容过大或过小导致振荡异常。
    - 注意焊接工艺,避免过高的热量对石英晶体造成损害。
    - 若需定制更高频段或特殊性能的产品,请提前与供应商沟通确认可行性。

    兼容性和支持


    该产品与多种主流电子设备具有良好的兼容性,可直接替换传统型号。苏州恒景电子科技有限公司提供全面的技术支持,包括样品测试、应用指导和技术文档下载。此外,公司还提供标准化包装(Tape & Reel),方便大规模生产使用。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 振荡频率不稳定 | 检查电源电压是否符合要求,重新校准晶体参数。 |
    | 晶体无法正常启动 | 确认驱动功率是否在规定范围内,检查焊点质量。 |
    | 温度变化导致频率偏差 | 使用更高温度稳定性的产品,或加装温控装置。 |
    | 振荡输出波形失真 | 调整外部滤波元件,确保负载阻抗匹配。 |

    总结和推荐


    总体而言,X49SS2石英晶体单元是一款高性能、多功能的电子元器件,适用于多种高频应用场景。其小巧的设计、稳定的性能和环保特性使其在市场上具备较强的竞争力。对于需要精确频率控制的场景,该产品是理想的选择。强烈推荐给对可靠性要求较高的客户群体。
    如果您正在寻找一款适用于低频领域的高品质晶体单元,X49SS2无疑是最佳选项之一。通过苏州恒景电子科技有限公司的专业技术支持,可以确保产品在整个生命周期内高效运行。

X49SS2-24.000-F20LJDTY参数

参数
等效串联电阻 -
频率 -
驱动电平 -
负载电容 -
频率稳定性 -
频率容差 -
通用封装 HC-49SMD

X49SS2-24.000-F20LJDTY厂商介绍

HCI公司(Human-Computer Interaction, Inc.)是一家致力于人机交互技术研究和产品开发的企业。公司主营产品主要分为以下几个分类:

1. 用户界面设计:HCI公司专注于为用户提供直观、易用的用户界面设计,包括图形用户界面(GUI)和语音用户界面(VUI)等。

2. 交互式系统:公司开发了一系列交互式系统,如触摸屏、手势识别系统和虚拟现实(VR)设备,以提高用户与技术的互动体验。

3. 可穿戴技术:HCI公司研发了多种可穿戴设备,如智能手表、健康监测设备等,以满足用户在不同场景下的需求。

4. 自动化与人工智能:公司在自动化和人工智能领域也有所涉猎,开发了智能机器人、智能家居系统等产品。

HCI公司的产品广泛应用于教育、医疗、娱乐、工业自动化等多个领域。其优势在于:

1. 创新性:HCI公司不断探索和研发新技术,以满足市场和用户的需求。

2. 用户体验:公司注重用户体验,致力于提供简单、直观、高效的交互方式。

3. 定制化服务:HCI公司能够根据不同行业和客户的需求,提供定制化的解决方案。

4. 跨平台兼容性:公司的产品支持多种操作系统和平台,具有广泛的适用性。

X49SS2-24.000-F20LJDTY数据手册

厂牌 PDF简要描述 下载
HCI/苏州杭晶 无源晶振 HCI/苏州杭晶 X49SS2-24.000-F20LJDTY X49SS2-24.000-F20LJDTY数据手册

X49SS2-24.000-F20LJDTY封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 0.5667
50+ ¥ 0.5333
150+ ¥ 0.476
1500+ ¥ 0.3995
3000+ ¥ 0.3468
10000+ ¥ 0.3333
库存: 0
起订量: 5 增量: 1000
