X49SS2-8.000-F20JJHPY

产品分类: 无源晶振
厂牌: HCI/苏州杭晶
产品描述: 49SMD贴片,封装:HC-49SMD,频率:8MHz,负载电容:20pF,频率公差:±30ppm,工作温度:-20-70,频率稳定度:±30ppm
供应商型号: X49SS2-8.000-F20JJHPY HC-49SMD
供应商: 云汉优选
标准整包数: 10
HCI/苏州杭晶 无源晶振 X49SS2-8.000-F20JJHPY

X49SS2-8.000-F20JJHPY概述


    产品简介

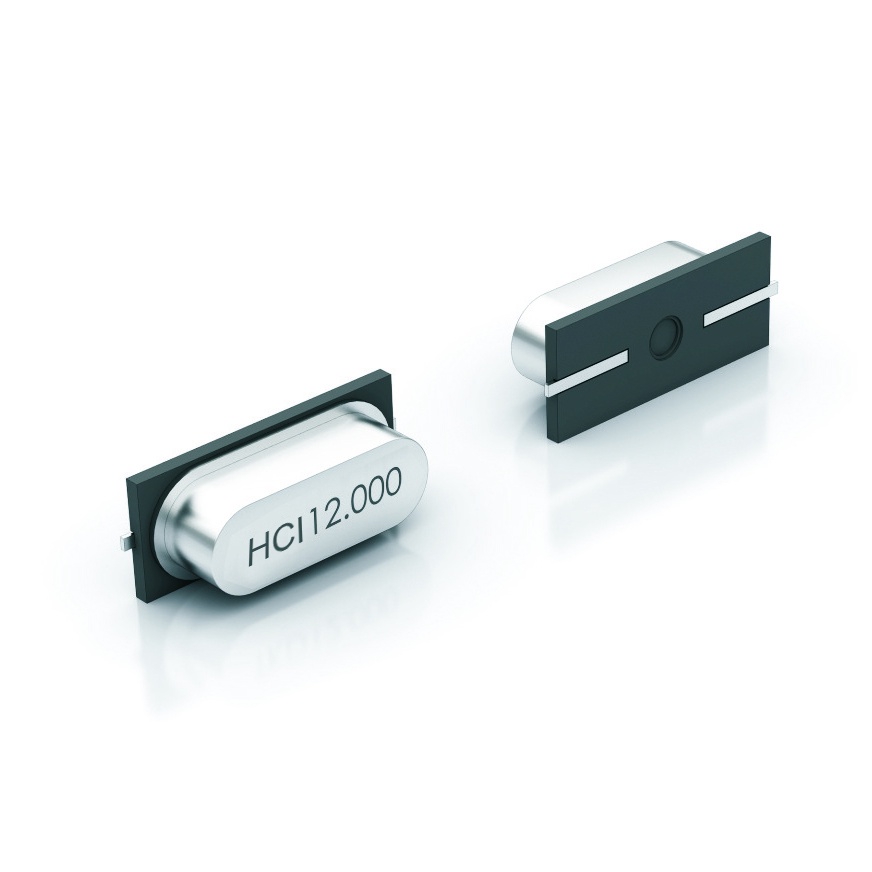

    X49SS2 石英晶体单元 是一款专为低频应用设计的产品,采用HC-49/S表面贴装封装,拥有两个引脚。这款石英晶体单元广泛应用于电视、广播、计算机测试设备及消费电子产品中。由于其低频特性,它在需要稳定频率控制的应用中表现出色,同时符合RoHS标准,不含铅、卤素,确保环保和安全。

    技术参数


    | 参数 | X49SS2 |

    | 频率范围 | 3.0 ~ 80.0 MHz |
    | 频率公差 | ±10ppm / ±20ppm / ±30ppm |
    | 频率稳定性 | ±10ppm / ±30ppm |
    | 工作温度范围 | -20°C ~ +70°C
    -40°C ~ +85°C |
    | 等效串联电阻 | 200Ω ~ 100Ω (基频)
    80Ω ~ 60Ω (基频 6.0~8.9MHz)
    50Ω ~ 40Ω (基频 9.0~15.9MHz)
    <30Ω (基频 >16.0MHz)
    100Ω ~ 40Ω (三次泛音 24.0~80.0MHz) |
    | 负载电容 | 4 ~ 32pF 或串联 |
    | 并联电容 | <7pF |
    | 驱动功率 | 100μW TYP / 500μW MAX |
    | 年老化率 | ±5ppm @ +25°C |

    产品特点和优势


    X49SS2 石英晶体单元的主要优势包括:
    - 低频特性:特别适用于3.0 MHz至80.0 MHz的频率范围,能够满足各种低频应用需求。
    - 高稳定性:频率公差和稳定性都达到±10ppm / ±30ppm,确保了在不同环境下的可靠性能。
    - 环保材料:RoHS合规,不含铅、卤素,适合现代环保要求。
    - 广泛适用性:不仅限于特定应用,还能用于电视、计算机、测试设备等多种场合。

    应用案例和使用建议


    X49SS2 石英晶体单元的应用案例非常丰富,例如:
    - 电视机:提供稳定的信号频率控制,确保图像质量。
    - 计算机:用于主板时钟发生器,保证系统的稳定运行。
    - 测试设备:确保测量结果准确可靠。
    使用建议:
    - 在高温环境下使用时,需注意环境温度变化对晶体性能的影响,可选择-40°C ~ +85°C的工作温度范围以确保稳定性能。
    - 当需要更低的驱动功率时,应选择接近驱动功率下限的配置,以减少不必要的能耗。

    兼容性和支持


    X49SS2 石英晶体单元采用了标准的HC-49/S封装,可以轻松与其他符合该标准的SMD设备兼容。此外,制造商提供了详尽的技术支持,包括详细的包装信息和推荐的焊接曲线,便于用户在生产过程中使用。

    常见问题与解决方案


    1. 问题:晶体在高温环境中工作不稳定
    - 解决方案:选择工作温度范围更广的型号(如-40°C ~ +85°C)或采取适当的散热措施。
    2. 问题:晶体老化率超过预期
    - 解决方案:尽量在常温环境下存储和使用晶体,避免长期暴露在极端温度下。

    总结和推荐


    综上所述,X49SS2 石英晶体单元凭借其优异的频率稳定性、环保特性和广泛的适用性,在多个应用领域中表现出色。特别适合需要低频控制且要求高度稳定性的电子设备。因此,我强烈推荐这款产品,尤其对于那些注重可靠性和环保的客户。

X49SS2-8.000-F20JJHPY参数

参数
负载电容 -
频率稳定性 -
频率容差 -
等效串联电阻 -
频率 -
驱动电平 -
通用封装 HC-49SMD

X49SS2-8.000-F20JJHPY厂商介绍

HCI公司(Human-Computer Interaction, Inc.)是一家致力于人机交互技术研究和产品开发的企业。公司主营产品主要分为以下几个分类:

1. 用户界面设计:HCI公司专注于为用户提供直观、易用的用户界面设计,包括图形用户界面(GUI)和语音用户界面(VUI)等。

2. 交互式系统:公司开发了一系列交互式系统,如触摸屏、手势识别系统和虚拟现实(VR)设备,以提高用户与技术的互动体验。

3. 可穿戴技术:HCI公司研发了多种可穿戴设备,如智能手表、健康监测设备等,以满足用户在不同场景下的需求。

4. 自动化与人工智能:公司在自动化和人工智能领域也有所涉猎,开发了智能机器人、智能家居系统等产品。

HCI公司的产品广泛应用于教育、医疗、娱乐、工业自动化等多个领域。其优势在于:

1. 创新性:HCI公司不断探索和研发新技术,以满足市场和用户的需求。

2. 用户体验:公司注重用户体验,致力于提供简单、直观、高效的交互方式。

3. 定制化服务:HCI公司能够根据不同行业和客户的需求,提供定制化的解决方案。

4. 跨平台兼容性:公司的产品支持多种操作系统和平台,具有广泛的适用性。

X49SS2-8.000-F20JJHPY数据手册

厂牌 PDF简要描述 下载
HCI/苏州杭晶 无源晶振 HCI/苏州杭晶 X49SS2-8.000-F20JJHPY X49SS2-8.000-F20JJHPY数据手册

X49SS2-8.000-F20JJHPY封装设计

查看详情并下载
Symbol
Footprint
3D Model
