XC63M4-8.000-F18JJDTY

产品分类: 无源晶振
厂牌: HCI/苏州杭晶
产品描述: 贴片金属,封装:6035,频率:8MHz,负载电容18pF,频率公差±30ppm,工作温度-40-85,频率稳定度±30ppm
供应商型号: XC63M4-8.000-F18JJDTY SMD6035-4P
供应商: 云汉优选
标准整包数: 10
HCI/苏州杭晶 无源晶振 XC63M4-8.000-F18JJDTY

XC63M4-8.000-F18JJDTY概述


    产品简介

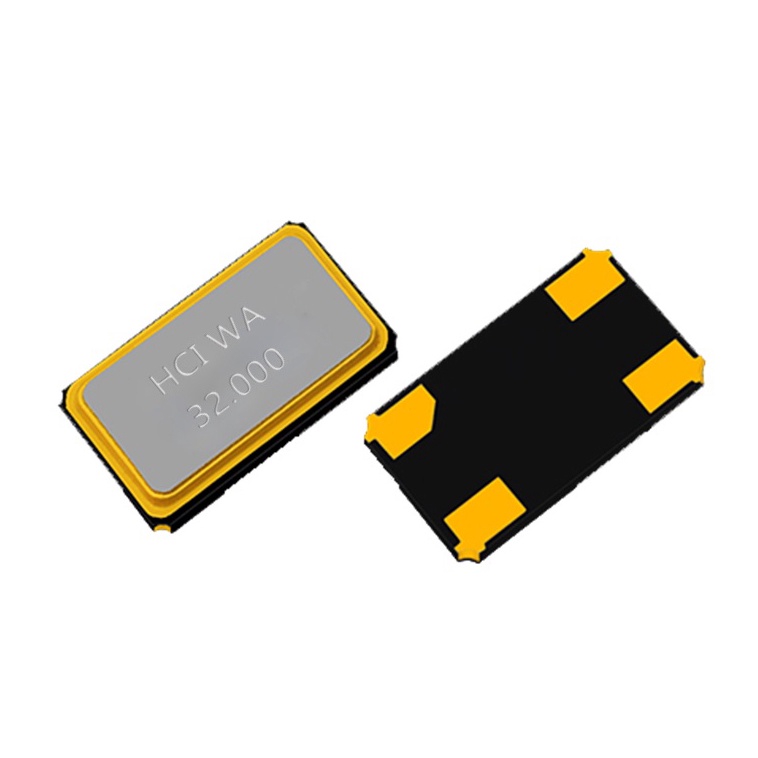

    XC63M4 是一款由苏州恒晶电子科技有限公司生产的石英晶体单元,采用SMD 6.0×3.5毫米陶瓷密封封装。该产品主要用于无线局域网(Wireless LAN)、蓝牙、移动通信以及手持设备等领域。其设计紧凑且功能强大,是现代电子设备中不可或缺的元件之一。

    技术参数


    XC63M4 的主要技术规格如下:
    - 尺寸:6.0×3.5×1.0毫米,带有4个焊盘。
    - 频率范围:基础模式可达55MHz,三阶泛音可选,频率范围为8.000~80.000MHz。
    - 频率容差:±10ppm、±20ppm、±30ppm(其他选项可用)。
    - 频率稳定性:±10ppm、±15ppm(其他选项可用)。
    - 工作温度范围:-20°C至+70°C、-30°C至+85°C(其他选项可用)。
    - 等效串联电阻 (ESR):
    - 基础模式:16.1到20.0MHz <45Ω,8.0MHz <100Ω,8.1到10.0MHz <80Ω。
    - 三阶泛音:10.1到12.0MHz <60Ω,30.0到48.0MHz <100Ω,48.1到80.0MHz <80Ω。
    - 负载电容:6~32pF(请指定)。
    - 并联电容:<5.0pF。
    - 驱动功率:典型值100µW,最大值500µW。
    - 存储温度范围:-55°C至+125°C。

    产品特点和优势


    XC63M4 具有多项显著的特点和优势,使其在市场上具有强大的竞争力:
    - 高度可靠:采用密封陶瓷包装,确保产品在恶劣环境下的可靠性。
    - 严格公差:提供高精度频率容差和稳定性的保证,适应各种严苛的工作环境。
    - 合规性:符合AEC-Q200汽车标准,RoHS、无铅及无卤素要求。
    - 多功能应用:适用于多种高端电子产品,如无线通讯设备和手持终端设备。

    应用案例和使用建议


    XC63M4 广泛应用于无线局域网设备、蓝牙模块、移动通信设备和手持设备。根据手册提供的应用案例,可以得出以下使用建议:
    - 无线通信设备:建议选择合适的频率和容差以匹配特定的无线通信标准。
    - 便携式设备:鉴于其小尺寸和轻重量,适合用于对体积要求严格的便携式设备。
    - 车载设备:选择具备汽车认证的产品型号,确保在极端环境下也能正常工作。

    兼容性和支持


    XC63M4 采用了标准化的SMD封装,能够与大多数现有的电子设备无缝对接。厂商提供了全面的技术支持和售后服务,确保客户在使用过程中能够得到及时有效的帮助。

    常见问题与解决方案


    根据手册中的信息,列出以下常见问题及其解决方案:
    - 问题1:焊接后产品不起振。
    - 解决方案:检查焊点是否有虚焊或短路,确保焊接工艺正确。
    - 问题2:产品频率偏移。
    - 解决方案:确认使用的频率和容差是否符合设计要求,重新测试验证。
    - 问题3:驱动功率异常。
    - 解决方案:检查电路连接,确保电源和信号传输正常。

    总结和推荐


    综上所述,XC63M4 石英晶体单元凭借其高可靠性、严格公差和多功能应用的优势,在市场上表现出色。它不仅适用于各种高端电子设备,还符合多项国际标准。因此,我强烈推荐使用 XC63M4 作为电子设备的核心时钟元件。

XC63M4-8.000-F18JJDTY参数

参数
频率 -
驱动电平 -
负载电容 -
频率稳定性 -
频率容差 -
等效串联电阻 -
通用封装 SMD-6035-4P

XC63M4-8.000-F18JJDTY厂商介绍

HCI公司(Human-Computer Interaction, Inc.)是一家致力于人机交互技术研究和产品开发的企业。公司主营产品主要分为以下几个分类:

1. 用户界面设计:HCI公司专注于为用户提供直观、易用的用户界面设计,包括图形用户界面(GUI)和语音用户界面(VUI)等。

2. 交互式系统:公司开发了一系列交互式系统,如触摸屏、手势识别系统和虚拟现实(VR)设备,以提高用户与技术的互动体验。

3. 可穿戴技术:HCI公司研发了多种可穿戴设备,如智能手表、健康监测设备等,以满足用户在不同场景下的需求。

4. 自动化与人工智能:公司在自动化和人工智能领域也有所涉猎,开发了智能机器人、智能家居系统等产品。

HCI公司的产品广泛应用于教育、医疗、娱乐、工业自动化等多个领域。其优势在于:

1. 创新性:HCI公司不断探索和研发新技术,以满足市场和用户的需求。

2. 用户体验:公司注重用户体验,致力于提供简单、直观、高效的交互方式。

3. 定制化服务:HCI公司能够根据不同行业和客户的需求,提供定制化的解决方案。

4. 跨平台兼容性:公司的产品支持多种操作系统和平台,具有广泛的适用性。

XC63M4-8.000-F18JJDTY数据手册

厂牌 PDF简要描述 下载
HCI/苏州杭晶 无源晶振 HCI/苏州杭晶 XC63M4-8.000-F18JJDTY XC63M4-8.000-F18JJDTY数据手册

XC63M4-8.000-F18JJDTY封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 1.9864
100+ ¥ 1.5974
500+ ¥ 1.5215
1000+ ¥ 1.449
3000+ ¥ 1.38
库存: 19846
起订量: 10 增量: 1000
交货地:
最小起订量为:10
合计: ¥ 19.86
直接购买
加入购物车
