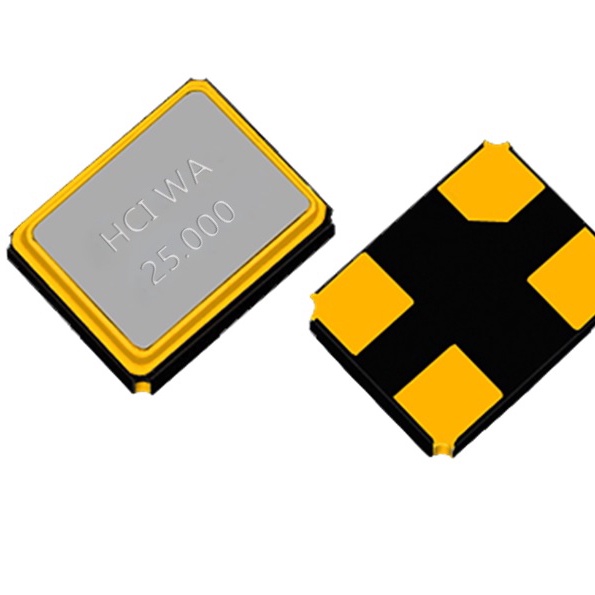

XC22M4-30.000-F12NLFTY

产品分类: 无源晶振
厂牌: HCI/苏州杭晶
产品描述: 贴片金属,封装:2520,频率:30MHz,负载电容:12pF,频率公差:±10ppm,工作温度:-30-85,频率稳定度:±20ppm
供应商型号: XC22M4-30.000-F12NLFTY SMD2520-4P
供应商: 云汉优选
标准整包数: 10
HCI/苏州杭晶 无源晶振 XC22M4-30.000-F12NLFTY

XC22M4-30.000-F12NLFTY概述


    产品简介


    XC22M4是一款小型化的表面贴装(SMD)石英晶体单元,尺寸为2.5x2.0x0.55毫米,具有四个焊盘。该产品适用于无线局域网(Wireless LAN)、蓝牙(Bluetooth)、移动通信以及手持设备等领域。其主要功能是提供稳定的频率参考源,确保电子设备的精确计时。

    技术参数


    - 封装尺寸: 2.5x2.0x0.55 mm,采用陶瓷真空封接封装
    - 频率范围: 12.000 MHz ~ 60.000 MHz
    - 频率公差: ±10 ppm / ±20 ppm / ±30 ppm(其他选项可用)
    - 频率稳定性: ±10 ppm / ±15 ppm(其他选项可用)
    - 工作温度范围: –20°C ~ +70°C 或 –30°C ~ +85°C(其他选项可用)
    - 等效串联电阻 (ESR):
    - 12.000 MHz ~ 15.999 MHz: <125 Ω
    - 16.000 MHz ~ 18.999 MHz: <100 Ω
    - 19.000 MHz ~ 29.999 MHz: <80 Ω
    - 30.000 MHz ~ 60.000 MHz: <60 Ω
    - 负载电容: 6 pF ~ 32 pF(可选系列)
    - 并联电容: <3.0 pF
    - 驱动功率: 50 µW 典型值 / 200 µW 最大值
    - 存储温度范围: –55°C ~ +125°C
    - 包装信息: 遵循EIA-481标准的带卷包装;每卷最大数量:3,000件

    产品特点和优势


    XC22M4具备多种独特功能和优势:
    - 小尺寸: 仅2.5x2.0x0.55毫米,便于集成于紧凑的设计中。
    - 高可靠性: 采用真空封接陶瓷封装,确保长期稳定性能。
    - 紧密的容差: 过温度范围的频率稳定性和高精度。
    - 符合AEC-Q200标准: 满足汽车级应用要求。
    - 环保特性: 符合RoHS标准,无铅、无卤素。

    应用案例和使用建议


    应用案例
    XC22M4广泛应用于各种通信设备中,如无线局域网接入点、蓝牙耳机、手机和其他手持设备。这些设备需要精确的频率控制来保证通信质量和可靠性。
    使用建议
    - 设计考虑: 在设计电路时,要特别注意负载电容的选择以确保最佳性能。通常应在设计阶段验证负载电容是否合适。
    - 温度补偿: 在温度变化较大的环境中使用时,建议通过温度补偿技术来进一步提高频率稳定性。
    - 测试与验证: 在组装前进行充分的电气测试,确保焊接质量和电气连接良好。

    兼容性和支持


    XC22M4与市场上主流的电子元器件和设备兼容,适合用于各类SMD贴片机上进行自动化生产。厂商提供详尽的技术文档和支持,帮助客户顺利完成生产和调试过程。

    常见问题与解决方案


    1. 问题: 为什么频率稳定性不能达到预期?
    - 解决方案: 检查负载电容是否符合规定值,可能需要调整电容值或重新设计电路。
    2. 问题: 等效串联电阻过高怎么办?
    - 解决方案: 检查焊接质量,确保焊点清洁无杂质,必要时更换新的晶体单元。
    3. 问题: 存储过程中出现损坏如何处理?
    - 解决方案: 确保在规定的存储温度范围内存放,避免长时间暴露在极端温度下。

    总结和推荐


    XC22M4是一款具有高可靠性和稳定性的石英晶体单元,适用于各种需要精密计时的通信设备。其小尺寸、高精度、以及良好的温度稳定性使其成为市场的佼佼者。如果您正在寻找一款能应对复杂应用场景的优质石英晶体单元,XC22M4将是您的理想选择。强烈推荐此产品用于各种通信和消费电子设备中。

XC22M4-30.000-F12NLFTY参数

参数
驱动电平 -
负载电容 -
频率稳定性 -
频率容差 -
等效串联电阻 -
频率 -
通用封装 SMD-2520-4P
