XC53M4-8.000-F10NJDTY

产品分类: 无源晶振
厂牌: HCI/苏州杭晶
产品描述: 贴片金属,封装:5032,4pin,频率:8MHz,负载电容:10pF,频率公差:±10ppm,工作温度:-40-85,频率稳定度:±30ppm
供应商型号: XC53M4-8.000-F10NJDTY SMD5032-4P
供应商: 云汉优选
标准整包数: 10
HCI/苏州杭晶 无源晶振 XC53M4-8.000-F10NJDTY

XC53M4-8.000-F10NJDTY概述

    高品质石英晶体单元:XC53M4 技术手册

    产品简介

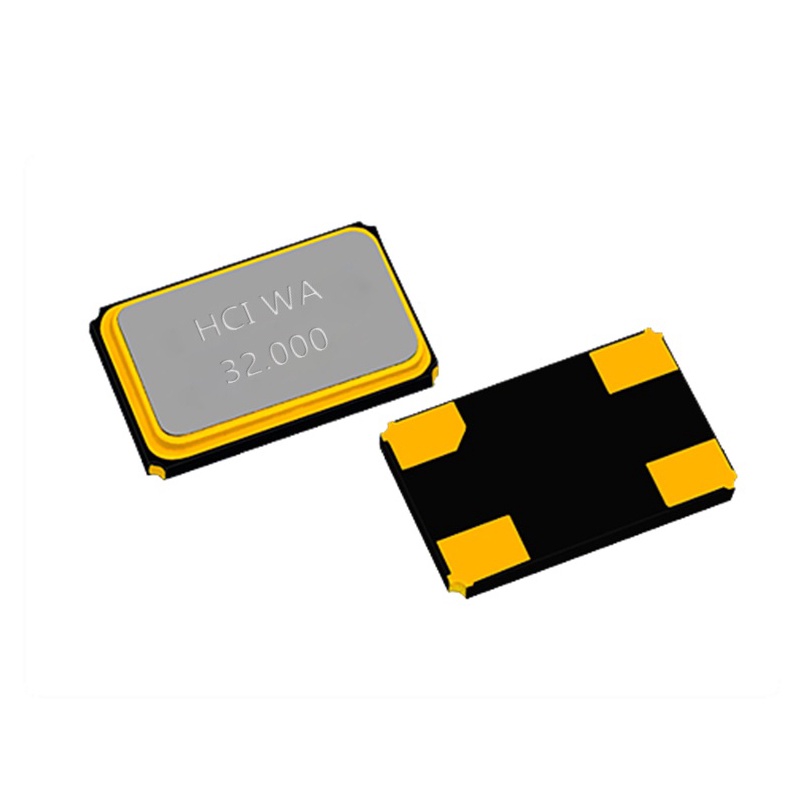

    XC53M4 是一款由 Suzhou HangJing Elec&Tech Co., Ltd. 生产的表面贴装(SMD)石英晶体单元,尺寸为5.0×3.2毫米,采用陶瓷密封包装。这款晶体单元适用于无线局域网(Wireless LAN)、蓝牙(Bluetooth)、移动通信及手持设备等多种应用领域。XC53M4 具有非常小的体积,仅有四个焊盘,便于焊接安装,且提供了多种频率范围选择。

    技术参数


    | 参数 | 规格 |

    | 尺寸 | 5.0x3.2x0.7 mm |
    | 频率范围 | 8.000 MHz 至 55.000 MHz |
    | 晶体切割和模式 | AT 切割 / 基本模式 |
    | 频率容差 | ±10 ppm / ±20 ppm / ±30 ppm |
    | 频率稳定性 | ±10 ppm / ±15 ppm |
    | 工作温度范围 | -20°C 至 +70°C / -30°C 至 +85°C |
    | 等效串联电阻 | <80Ω (8.000 MHz 至 9.999 MHz)
    <70Ω (10.000 MHz 至 11.999 MHz)
    <60Ω 至 50Ω (12.000 MHz 至 19.999 MHz)
    <50Ω 至 40Ω (20.000 MHz 至 55.000 MHz) |
    | 负载电容 | 6 pF 至 32 pF 或系列 |
    | 并联电容 | <5.0 pF |
    | 驱动水平 | 100 µW 典型值 / 300 µW 最大值 |
    | 存储温度范围 | -55°C 至 +125°C |

    产品特点和优势


    XC53M4 石英晶体单元的主要特点是:
    - 高可靠性:采用密封陶瓷包装,提高了耐久性和可靠性。
    - 紧凑设计:具备极小的尺寸和四个焊盘设计,非常适合空间受限的应用。
    - 稳定性:提供紧密的容差和稳定性能,适用于广泛的温度范围。
    - 合规性:符合AEC-Q200标准,满足汽车应用需求;同时RoHS、无铅、无卤素材料的使用也使其环保安全。

    应用案例和使用建议


    XC53M4 广泛应用于无线局域网、蓝牙、移动通信等领域。对于需要高稳定性的场合,如无线网络路由器和智能手机,这款晶体单元是理想选择。建议在使用过程中遵循制造商提供的推荐回流焊接曲线进行焊接,以确保最佳效果。

    兼容性和支持


    XC53M4 符合 EIA-481 标准的带卷包装,便于自动化生产和存储。此外,制造商提供了详尽的技术文档和支持服务,用户可通过官方网站获取相关资料和技术支持。

    常见问题与解决方案


    - 问题:焊接后出现断裂。
    解决方法:检查焊接温度曲线是否正确,确保回流焊机符合制造商的推荐曲线。
    - 问题:负载电容不匹配。
    解决方法:根据具体应用调整负载电容设置,必要时咨询制造商。
    - 问题:频率漂移严重。
    解决方法:检查工作环境温度变化情况,确保在额定温度范围内运行。

    总结和推荐


    XC53M4 是一款高性能、高可靠性的表面贴装石英晶体单元,适用于多种现代电子设备。其出色的稳定性、紧凑设计以及严格的制造工艺使其在市场上具有较强的竞争力。鉴于其多功能性和易于集成的特点,我们强烈推荐这款产品给所有需要高品质晶体单元的应用。

XC53M4-8.000-F10NJDTY参数

参数
频率稳定性 -
频率容差 -
等效串联电阻 -
频率 -
驱动电平 -
负载电容 -
通用封装 SMD-5032-4P
应用等级 工业级

XC53M4-8.000-F10NJDTY厂商介绍

HCI公司(Human-Computer Interaction, Inc.)是一家致力于人机交互技术研究和产品开发的企业。公司主营产品主要分为以下几个分类:

1. 用户界面设计:HCI公司专注于为用户提供直观、易用的用户界面设计,包括图形用户界面(GUI)和语音用户界面(VUI)等。

2. 交互式系统:公司开发了一系列交互式系统,如触摸屏、手势识别系统和虚拟现实(VR)设备,以提高用户与技术的互动体验。

3. 可穿戴技术:HCI公司研发了多种可穿戴设备,如智能手表、健康监测设备等,以满足用户在不同场景下的需求。

4. 自动化与人工智能:公司在自动化和人工智能领域也有所涉猎,开发了智能机器人、智能家居系统等产品。

HCI公司的产品广泛应用于教育、医疗、娱乐、工业自动化等多个领域。其优势在于:

1. 创新性:HCI公司不断探索和研发新技术,以满足市场和用户的需求。

2. 用户体验:公司注重用户体验,致力于提供简单、直观、高效的交互方式。

3. 定制化服务:HCI公司能够根据不同行业和客户的需求,提供定制化的解决方案。

4. 跨平台兼容性:公司的产品支持多种操作系统和平台,具有广泛的适用性。

XC53M4-8.000-F10NJDTY数据手册

厂牌 PDF简要描述 下载
HCI/苏州杭晶 无源晶振 HCI/苏州杭晶 XC53M4-8.000-F10NJDTY XC53M4-8.000-F10NJDTY数据手册

XC53M4-8.000-F10NJDTY封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 1.3247
100+ ¥ 1.0649
500+ ¥ 1.0143
1000+ ¥ 0.966
3000+ ¥ 0.92
库存: 19840
起订量: 10 增量: 1000
交货地:
最小起订量为:10
合计: ¥ 13.24
直接购买
加入购物车
