首页  >  产品百科  >  XC63M4-10.000-F16JJDTY

XC63M4-10.000-F16JJDTY

产品分类: 无源晶振
厂牌: HCI/苏州杭晶
产品描述: 贴片金属,封装:6035,频率:10MHz,负载电容16pF,频率公差±30ppm,工作温度-40-85,频率稳定度±30ppm
供应商型号: XC63M4-10.000-F16JJDTY SMD6035-4P
供应商: 云汉优选
标准整包数: 10
HCI/苏州杭晶 无源晶振 XC63M4-10.000-F16JJDTY

XC63M4-10.000-F16JJDTY概述


    产品简介

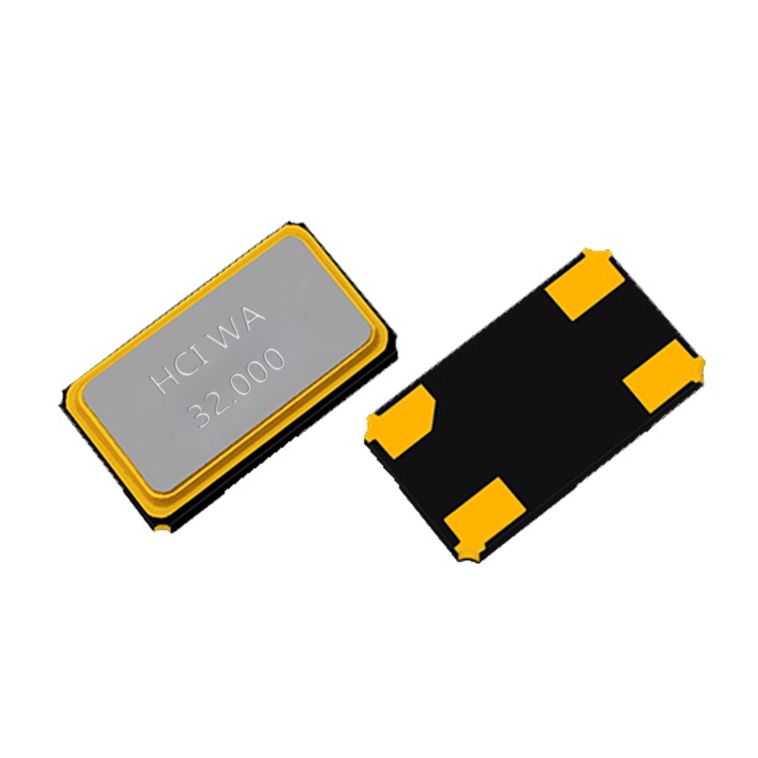

    XC63M4是一款表面贴装(SMD)石英晶体单元,封装尺寸为6.0x3.5x1.0毫米,带有四个焊盘。它广泛应用于无线局域网(Wireless LAN)、蓝牙、移动通信及手持设备等领域。本产品具有高可靠性、温度稳定性强、符合AEC-Q200汽车标准等优点。

    技术参数


    - 封装尺寸:6.0x3.5x1.0 mm
    - 频率范围:8.000 MHz ~ 80.000 MHz(基频可达55 MHz,3次泛音可选)
    - 频率容差:±10 ppm / ±20 ppm / ±30 ppm(可选其他选项)
    - 频率稳定性:±10 ppm / ±15 ppm(可选其他选项)
    - 工作温度范围:-20 °C ~ +70 °C / -30 °C ~ +85 °C(可选其他选项)
    - 串联电阻(ESR):
    - 16.1到20.0 MHz:<45 Ω
    - 8.0 MHz:<100 Ω
    - 20.1到55.0 MHz:<40 Ω
    - 8.1到10.0 MHz:<80 Ω
    - 10.1到12.0 MHz:<60 Ω
    - 12.1到16.0 MHz:<50 Ω
    - 3次泛音 ESR:
    - 30.0到48.0 MHz:<100 Ω
    - 48.1到80.0 MHz:<80 Ω
    - 负载电容:6 ~ 32 pF(需指定)
    - 并联电容:<5.0 pF
    - 驱动功率:典型值100 µW,最大值500 µW
    - 存储温度范围:-55 °C ~ +125 °C
    - 包装信息:符合EIA-481标准,带卷装;卷盘直径180 mm,每卷最多1,000件

    产品特点和优势


    XC63M4 石英晶体单元具有以下显著特点:
    - 高可靠性的陶瓷密封封装,提高了产品的耐久性和长期稳定性。
    - 紧密的容差和宽泛的工作温度范围,确保在极端环境下仍能保持良好的性能。
    - 符合RoHS、无铅和无卤素要求,更加环保。
    - 支持多种频率范围和精度选项,灵活性强。
    - 具备AEC-Q200认证,适用于汽车领域。

    应用案例和使用建议


    应用案例
    XC63M4广泛应用于各种通信设备中,如无线局域网路由器、智能手机和平板电脑等。其稳定性和高性能使其成为高端通信设备的理想选择。
    使用建议
    1. 安装时注意静电防护:由于产品对静电非常敏感,在焊接过程中应注意防静电措施。
    2. 温度范围的选择:根据实际应用需求选择合适的工作温度范围,以确保设备在不同环境下的正常运行。
    3. 负载电容的设定:负载电容是影响频率稳定性的关键参数之一,安装前应仔细核对并设置合适的负载电容值。

    兼容性和支持


    XC63M4采用标准的SMD封装,与市场上主流的表面贴装设备高度兼容,可轻松集成到现有的电路设计中。厂商提供了详尽的技术支持文档和售后服务,帮助用户更好地使用和维护产品。

    常见问题与解决方案


    1. 焊接时焊盘脱落:建议增加焊接温度或延长焊接时间,确保焊点牢固。
    2. 频率不稳:检查负载电容是否正确,调整至合适的范围。
    3. 过早失效:确认存储条件是否符合要求,避免过度高温或湿度的影响。

    总结和推荐


    XC63M4凭借其优异的性能、广泛的适用性和高标准的安全要求,成为通信领域的首选产品。无论是对于需要极高稳定性和一致性的工业应用还是消费电子产品,这款石英晶体单元都表现出色。强烈推荐在相关领域使用XC63M4。

XC63M4-10.000-F16JJDTY参数

参数
负载电容 -
频率稳定性 -
频率容差 -
等效串联电阻 -
频率 -
驱动电平 -
通用封装 SMD-6035-4P

XC63M4-10.000-F16JJDTY厂商介绍

HCI公司(Human-Computer Interaction, Inc.)是一家致力于人机交互技术研究和产品开发的企业。公司主营产品主要分为以下几个分类:

1. 用户界面设计:HCI公司专注于为用户提供直观、易用的用户界面设计,包括图形用户界面(GUI)和语音用户界面(VUI)等。

2. 交互式系统:公司开发了一系列交互式系统,如触摸屏、手势识别系统和虚拟现实(VR)设备,以提高用户与技术的互动体验。

3. 可穿戴技术:HCI公司研发了多种可穿戴设备,如智能手表、健康监测设备等,以满足用户在不同场景下的需求。

4. 自动化与人工智能:公司在自动化和人工智能领域也有所涉猎,开发了智能机器人、智能家居系统等产品。

HCI公司的产品广泛应用于教育、医疗、娱乐、工业自动化等多个领域。其优势在于:

1. 创新性:HCI公司不断探索和研发新技术,以满足市场和用户的需求。

2. 用户体验:公司注重用户体验,致力于提供简单、直观、高效的交互方式。

3. 定制化服务:HCI公司能够根据不同行业和客户的需求,提供定制化的解决方案。

4. 跨平台兼容性:公司的产品支持多种操作系统和平台,具有广泛的适用性。

XC63M4-10.000-F16JJDTY数据手册

厂牌 PDF简要描述 下载
HCI/苏州杭晶 无源晶振 HCI/苏州杭晶 XC63M4-10.000-F16JJDTY XC63M4-10.000-F16JJDTY数据手册

XC63M4-10.000-F16JJDTY封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 1.9864
100+ ¥ 1.5974
500+ ¥ 1.5215
1000+ ¥ 1.449
3000+ ¥ 1.38
库存: 19844
起订量: 10 增量: 1000
交货地:
最小起订量为:10
合计: ¥ 19.86
直接购买
加入购物车
