X49ST2-25.000-F18LLDTY

产品分类: 无源晶振
厂牌: HCI/苏州杭晶
产品描述: 49S直插,封装:HC-49S,频率:25MHz,负载电容:18pF,频率公差:±20ppm,工作温度:-40-85,频率稳定度:±20ppm
供应商型号: X49ST2-25.000-F18LLDTY HC-49S
供应商: 云汉优选
标准整包数: 10
HCI/苏州杭晶 无源晶振 X49ST2-25.000-F18LLDTY

X49ST2-25.000-F18LLDTY概述

    X49ST2 Quartz Crystal Unit 技术手册

    1. 产品简介

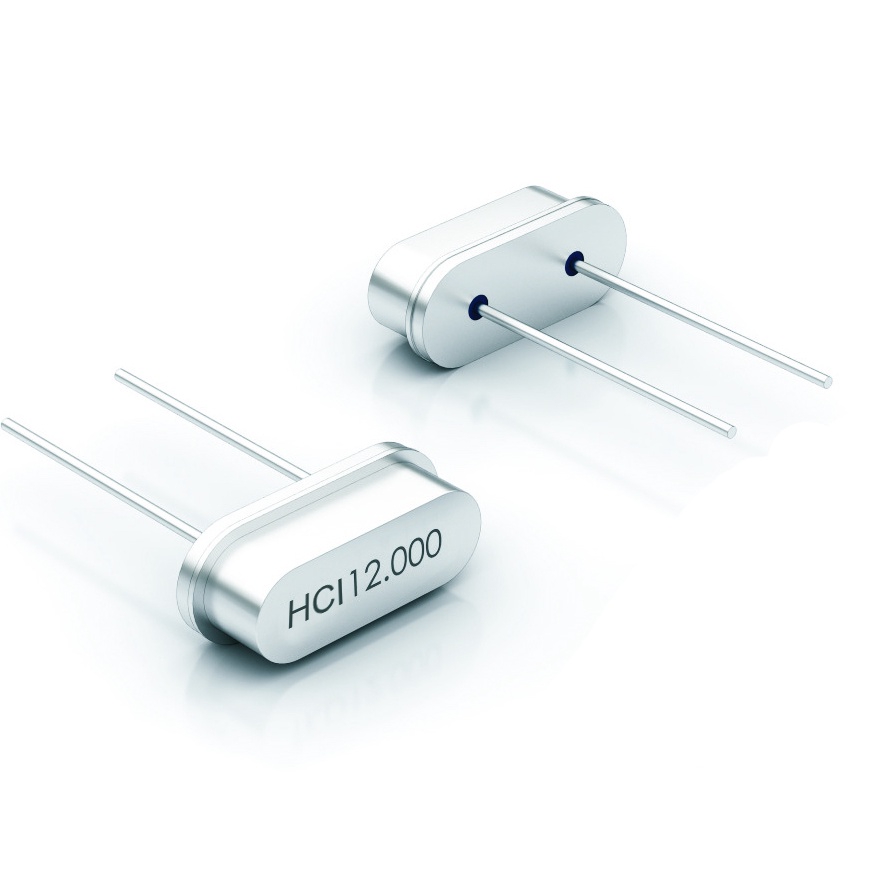

    X49ST2 是一款石英晶体单元,封装于HC-49/S通孔封装,拥有2个引脚。这类石英晶体单元广泛应用于低频场合,适用于电视、收音机、计算机测试设备以及消费电子产品等多种应用领域。该产品提供了多种定制选项,如绝缘隔离垫和裁剪引脚,可选带卷带包装。此外,它符合RoHS标准,无铅且不含卤素。

    2. 技术参数


    - 尺寸: 11x4.6mm,高度3.5mm 或 2.5mm(可选)
    - 频率范围: 3.0 ~ 80.0MHz,基本频率可达48MHz,第三泛音频率超过24MHz
    - 频率容差: ±10ppm/±20ppm/±30ppm(其他选项可提供)
    - 频率稳定性: ±10ppm/±30ppm(其他选项可提供)
    - 工作温度范围: -20°C至+70°C(可选-40°C至+85°C)
    - 等效串联电阻: 200Ω至100Ω(基础频率3.0至5.9MHz),80Ω至60Ω(基础频率6.0至8.9MHz),50Ω至40Ω(基础频率9.0至15.9MHz),<30Ω(基础频率>16.0MHz),100Ω至40Ω(第三泛音24.0至80.0MHz)
    - 负载电容: 4 ~ 32pF(或系列,需指定)
    - 并联电容: <7pF
    - 驱动功率: 100μW典型值/500μW最大值
    - 老化率: 首年老化率±5ppm(+25°C)

    3. 产品特点和优势


    X49ST2 石英晶体单元具有多个显著特点和优势:
    - 低频理想选择: 特别适合需要低频稳定性的应用。
    - 多样化配置: 可根据具体需求提供绝缘垫片、裁剪引脚和带卷带包装。
    - 环保材料: 产品无铅、无卤素,符合RoHS标准。
    - 广泛的适用范围: 广泛用于各种电子设备和系统中。

    4. 应用案例和使用建议


    X49ST2 石英晶体单元在许多领域都有广泛应用,例如:
    - 电视和收音机: 确保音频和视频信号的稳定性。
    - 计算机: 稳定时钟信号,提高系统性能。
    - 测试设备: 提供准确的频率基准。
    - 消费电子产品: 如音响、手表等需要精确时间控制的应用。
    使用建议:
    - 环境适应性: 在极端温度条件下使用时,选择扩展的工作温度范围。
    - 性能匹配: 根据应用的具体需求,选择合适的频率范围和负载电容。

    5. 兼容性和支持


    X49ST2 与常见的电路板设计和制造工艺兼容。Suzhou HangJing Elec&Tech Co., Ltd. 提供技术支持和售后服务,包括装袋包装(每袋最多100个)和带卷带包装(每卷最多1000个)。

    6. 常见问题与解决方案


    - 问题: X49ST2 是否符合RoHS标准?
    - 解答: 是的,X49ST2 符合RoHS标准,无铅且不含卤素。

    - 问题: 产品是否有特定的温度限制?
    - 解答: 产品工作温度范围为-20°C至+70°C,可选范围为-40°C至+85°C。

    7. 总结和推荐


    总体来说,X49ST2是一款高可靠性和高性价比的石英晶体单元,特别适合于需要低频稳定的场合。其环保材料和多样化的配置选项使其在市场上具备较强的竞争力。对于需要精确时钟控制的应用,强烈推荐使用这款产品。

X49ST2-25.000-F18LLDTY参数

参数
负载电容 -
频率稳定性 -
频率容差 -
等效串联电阻 -
频率 -
驱动电平 -
通用封装 HC-49S

X49ST2-25.000-F18LLDTY厂商介绍

HCI公司(Human-Computer Interaction, Inc.)是一家致力于人机交互技术研究和产品开发的企业。公司主营产品主要分为以下几个分类:

1. 用户界面设计:HCI公司专注于为用户提供直观、易用的用户界面设计,包括图形用户界面(GUI)和语音用户界面(VUI)等。

2. 交互式系统:公司开发了一系列交互式系统,如触摸屏、手势识别系统和虚拟现实(VR)设备,以提高用户与技术的互动体验。

3. 可穿戴技术:HCI公司研发了多种可穿戴设备,如智能手表、健康监测设备等,以满足用户在不同场景下的需求。

4. 自动化与人工智能:公司在自动化和人工智能领域也有所涉猎,开发了智能机器人、智能家居系统等产品。

HCI公司的产品广泛应用于教育、医疗、娱乐、工业自动化等多个领域。其优势在于:

1. 创新性:HCI公司不断探索和研发新技术,以满足市场和用户的需求。

2. 用户体验:公司注重用户体验,致力于提供简单、直观、高效的交互方式。

3. 定制化服务:HCI公司能够根据不同行业和客户的需求,提供定制化的解决方案。

4. 跨平台兼容性:公司的产品支持多种操作系统和平台,具有广泛的适用性。

X49ST2-25.000-F18LLDTY数据手册

厂牌 PDF简要描述 下载
HCI/苏州杭晶 无源晶振 HCI/苏州杭晶 X49ST2-25.000-F18LLDTY X49ST2-25.000-F18LLDTY数据手册

X49ST2-25.000-F18LLDTY封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 0.4147
100+ ¥ 0.3335
500+ ¥ 0.3174
1000+ ¥ 0.3025
3000+ ¥ 0.2875
库存: 19682
起订量: 10 增量: 200
交货地:
最小起订量为:10
合计: ¥ 4.14
