首页  >  产品百科  >  FL38T2-32.768-NTLLLDTY

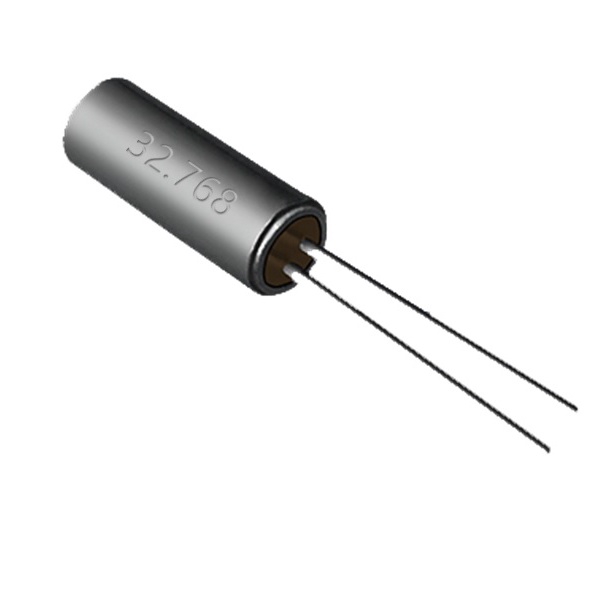

FL38T2-32.768-NTLLLDTY

产品分类: 无源晶振
厂牌: HCI/苏州杭晶
产品描述: 封装:圆柱3*8 ,频率:32.768kHz ,负载电容:12.5pF,频率公差:±20ppm,工作温度:-40-85,频率稳定度:±20ppm
供应商型号: FL38T2-32.768-NTLLLDTY DT-38
供应商: 云汉优选
标准整包数: 10
HCI/苏州杭晶 无源晶振 FL38T2-32.768-NTLLLDTY

FL38T2-32.768-NTLLLDTY概述

    Tuning Fork Crystal FL38T2 技术手册

    产品简介


    Tuning Fork Crystal FL38T2 是一款通过通孔金属封装的晶体单元,尺寸为直径3mm x 长度8mm。这款产品因其可靠性和广泛的应用领域而受到青睐。FL38T2 主要用于实时时钟、电视及液晶显示器、计时器和控制器、以及电缆调制解调器等设备中,为这些设备提供精准的时间基准和频率控制。

    技术参数


    - 封装尺寸:直径3mm x 长度8mm,带两个引脚
    - 振动模式:基频
    - 频率范围:32.768kHz(28kHz至100kHz之间可根据客户需求定制)
    - 频率容差:±20ppm、±30ppm、±50ppm 或 ±100ppm(其他选项可定制)
    - 温度稳定性:-0.042ppm/℃²(典型值),转折温度为+25±5℃
    - 工作温度范围:-20°C 至 +70°C 或 -40°C 至 +85°C(其他选项可定制)
    - 串联电阻 (ESR):小于30kΩ(<40kHz)或小于20kΩ(>40kHz)
    - 并联电容:2.0pF(典型值)
    - 运动电容:3.2fF(1.5fF至4.5fF根据频率变化)
    - 负载电容:6pF至12.5pF或串联配置(请具体指定)
    - 驱动功率:0.1μW 典型值,最大1.0μW
    - 年老化率:第一年内±5ppm(在+25°C条件下)

    产品特点和优势


    - 可靠真空密封金属外壳:确保了产品长期使用的稳定性和可靠性。
    - 低功耗适用:适合需要长时间运行且保持低功耗的应用。
    - 环保材料:RoHS合规,无铅,无卤素,满足环保要求。
    - 广泛的温度适应性:能够在宽泛的工作温度范围内稳定工作。

    应用案例和使用建议


    - 实时时钟:FL38T2可以作为精准的时间基准,广泛应用于各种电子设备的实时时钟模块中。
    - 电视及LCD显示器:提供稳定频率信号,保证显示和图像处理的精度。
    - 使用建议:为了达到最佳效果,需考虑具体的应用环境选择合适的负载电容和驱动功率,同时确保安装符合设计规范以避免振动对频率的影响。

    兼容性和支持


    FL38T2 可以与其他符合标准的电路板和其他电子元件进行良好的兼容。供应商提供全面的技术支持和售后服务,包括技术支持、故障诊断及替换服务。

    常见问题与解决方案


    - 问题:产品在高湿度环境下表现不稳定。
    - 解决方案:检查封装是否有破损,必要时重新封装或更换新品。
    - 问题:频率偏差超出预期。
    - 解决方案:确认工作温度是否在允许范围内,调整负载电容至适当值。
    - 问题:启动时间长。
    - 解决方案:增加驱动功率至合适水平,确保电压符合规格要求。

    总结和推荐


    综上所述,Tuning Fork Crystal FL38T2凭借其出色的稳定性和广泛应用领域,是一款值得信赖的产品。它不仅适用于高精度时间基准和频率控制需求的应用场合,还具备良好的环境适应性和使用寿命。建议在需要精确时钟源或频率控制的项目中采用该产品。

FL38T2-32.768-NTLLLDTY参数

参数
频率容差 -
等效串联电阻 -
频率 -
驱动电平 -
负载电容 -
频率稳定性 -
通用封装 DT-38

FL38T2-32.768-NTLLLDTY厂商介绍

HCI公司(Human-Computer Interaction, Inc.)是一家致力于人机交互技术研究和产品开发的企业。公司主营产品主要分为以下几个分类:

1. 用户界面设计:HCI公司专注于为用户提供直观、易用的用户界面设计,包括图形用户界面(GUI)和语音用户界面(VUI)等。

2. 交互式系统:公司开发了一系列交互式系统,如触摸屏、手势识别系统和虚拟现实(VR)设备,以提高用户与技术的互动体验。

3. 可穿戴技术:HCI公司研发了多种可穿戴设备,如智能手表、健康监测设备等,以满足用户在不同场景下的需求。

4. 自动化与人工智能:公司在自动化和人工智能领域也有所涉猎,开发了智能机器人、智能家居系统等产品。

HCI公司的产品广泛应用于教育、医疗、娱乐、工业自动化等多个领域。其优势在于:

1. 创新性:HCI公司不断探索和研发新技术,以满足市场和用户的需求。

2. 用户体验:公司注重用户体验,致力于提供简单、直观、高效的交互方式。

3. 定制化服务:HCI公司能够根据不同行业和客户的需求,提供定制化的解决方案。

4. 跨平台兼容性:公司的产品支持多种操作系统和平台,具有广泛的适用性。

FL38T2-32.768-NTLLLDTY数据手册

厂牌 PDF简要描述 下载
HCI/苏州杭晶 无源晶振 HCI/苏州杭晶 FL38T2-32.768-NTLLLDTY FL38T2-32.768-NTLLLDTY数据手册

FL38T2-32.768-NTLLLDTY封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 0.4472
100+ ¥ 0.36
500+ ¥ 0.3427
1000+ ¥ 0.3266
3000+ ¥ 0.3105
库存: 19500
起订量: 10 增量: 1000
交货地:
最小起订量为:10
合计: ¥ 4.47
直接购买
加入购物车
