首页  >  产品百科  >  X49ST2-20.000-F20JGDTY

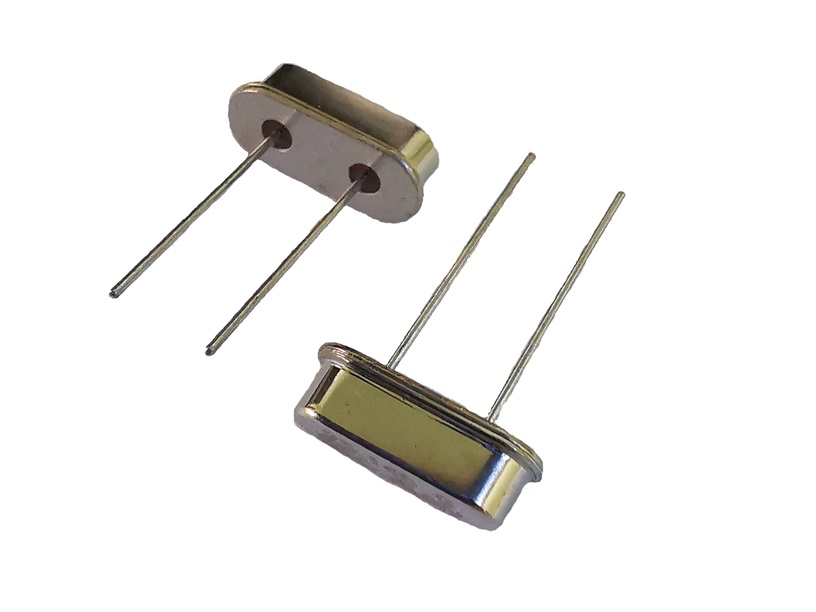

X49ST2-20.000-F20JGDTY

产品分类: 无源晶振
厂牌: HCI/苏州杭晶
产品描述: 49S直插,封装:HC-49S,频率:20MHz,负载电容:20pF,频率公差:±30ppm,工作温度:-40-85,频率稳定度:±50ppm
供应商型号: X49ST2-20.000-F20JGDTY HC-49S
供应商: 云汉优选
标准整包数: 10
HCI/苏州杭晶 无源晶振 X49ST2-20.000-F20JGDTY

X49ST2-20.000-F20JGDTY概述

    X49ST2 晶振单元技术手册

    1. 产品简介


    X49ST2 是一款石英晶体单元,采用HC-49/S通孔封装,具有2个引脚。这款产品适用于低频范围的应用场景,如电视、广播、计算机、测试设备和消费电子产品。它符合RoHS标准,且无铅无卤素,确保环保要求的同时提供稳定可靠的频率控制。

    2. 技术参数


    - 尺寸: 11 x 4.6 mm(高度:3.5 mm 或 2.5 mm)
    - 频率范围: 基本模式下 3.0 MHz 至 48.0 MHz,3次谐波模式下 24.0 MHz 至 80.0 MHz
    - 频率容差: ±10 ppm / ±20 ppm / ±30 ppm
    - 频率稳定性: ±10 ppm / ±30 ppm
    - 工作温度范围: -20°C 至 +70°C 或 -40°C 至 +85°C
    - 等效串联电阻:
    - 基本模式:3.0 MHz 至 5.9 MHz 时为 200 Ω 至 100 Ω
    - 基本模式:6.0 MHz 至 8.9 MHz 时为 80 Ω 至 60 Ω
    - 基本模式:9.0 MHz 至 15.9 MHz 时为 50 Ω 至 40 Ω
    - 基本模式:>16.0 MHz 时为 <30 Ω
    - 3次谐波模式:24.0 MHz 至 80.0 MHz 时为 100 Ω 至 40 Ω
    - 负载电容: 4 pF 至 32 pF 或串联电容
    - 并联电容: <7 pF
    - 驱动功率: 典型值 100 µW / 最大值 500 µW
    - 老化率(第一年): 在+25°C时为±5 ppm

    3. 产品特点和优势


    - 尺寸小巧: 11 x 4.6 mm 的小尺寸设计,适合各种紧凑空间的应用。
    - 多样化频率选择: 3.0 MHz 至 80.0 MHz 的频率范围,适用于多种应用场景。
    - 多种频率容差: 可选的 ±10 ppm / ±20 ppm / ±30 ppm 容差选项,满足不同精度需求。
    - 环境友好: RoHS 合规,无铅无卤素材料,符合环保要求。
    - 灵活包装: 可选择的带卷包装方式,方便自动化生产。

    4. 应用案例和使用建议


    - 应用案例: 该产品广泛应用于电视机、广播设备、计算机系统及测试仪器。这些应用对频率稳定性要求较高,X49ST2 的高稳定性能够满足这些要求。
    - 使用建议:
    - 由于 X49ST2 在基本模式下的频率范围较广,建议根据具体应用场景选择合适的频率范围。
    - 针对高精度需求的应用,建议选择频率容差较低的型号(例如 ±10 ppm)。
    - 在选择负载电容时,需考虑电路的实际需求,并严格按照制造商的指导进行配置。

    5. 兼容性和支持


    - 兼容性: X49ST2 与市场上大多数电子设备和控制器兼容,特别是在需要频率控制的应用中。
    - 技术支持: Suzhou HangJing Elec&Tech Co., Ltd. 提供详尽的技术支持和售后服务,包括产品安装指导和故障排查服务。

    6. 常见问题与解决方案


    - 问题: 负载电容设置不当导致频率偏差过大。
    - 解决方案: 确认所用负载电容与推荐值一致,并根据实际应用进行调整。
    - 问题: 等效串联电阻异常高。
    - 解决方案: 检查连接线路是否存在短路或断路情况,重新焊接连接点。
    - 问题: 温度变化导致频率不稳定。
    - 解决方案: 选择频率稳定性更高的型号,或者在电路设计中加入温度补偿机制。

    7. 总结和推荐


    综上所述,X49ST2 是一款高可靠性、多功能性的石英晶体单元。其紧凑的设计、广泛的频率范围和良好的环境适应性使其成为众多电子设备的理想选择。鉴于其出色的性能和厂商提供的良好技术支持,强烈推荐在需要高精度频率控制的应用场景中使用该产品。

X49ST2-20.000-F20JGDTY参数

参数
驱动电平 -
负载电容 -
频率稳定性 -
频率容差 -
等效串联电阻 -
频率 -
通用封装 HC-49S

X49ST2-20.000-F20JGDTY厂商介绍

HCI公司(Human-Computer Interaction, Inc.)是一家致力于人机交互技术研究和产品开发的企业。公司主营产品主要分为以下几个分类:

1. 用户界面设计:HCI公司专注于为用户提供直观、易用的用户界面设计,包括图形用户界面(GUI)和语音用户界面(VUI)等。

2. 交互式系统:公司开发了一系列交互式系统,如触摸屏、手势识别系统和虚拟现实(VR)设备,以提高用户与技术的互动体验。

3. 可穿戴技术:HCI公司研发了多种可穿戴设备,如智能手表、健康监测设备等,以满足用户在不同场景下的需求。

4. 自动化与人工智能:公司在自动化和人工智能领域也有所涉猎,开发了智能机器人、智能家居系统等产品。

HCI公司的产品广泛应用于教育、医疗、娱乐、工业自动化等多个领域。其优势在于:

1. 创新性:HCI公司不断探索和研发新技术,以满足市场和用户的需求。

2. 用户体验:公司注重用户体验,致力于提供简单、直观、高效的交互方式。

3. 定制化服务:HCI公司能够根据不同行业和客户的需求,提供定制化的解决方案。

4. 跨平台兼容性:公司的产品支持多种操作系统和平台,具有广泛的适用性。

X49ST2-20.000-F20JGDTY数据手册

厂牌 PDF简要描述 下载
HCI/苏州杭晶 无源晶振 HCI/苏州杭晶 X49ST2-20.000-F20JGDTY X49ST2-20.000-F20JGDTY数据手册

X49ST2-20.000-F20JGDTY封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 0.4147
100+ ¥ 0.3335
500+ ¥ 0.3174
1000+ ¥ 0.3025
3000+ ¥ 0.2875
库存: 19679
起订量: 10 增量: 200
交货地:
最小起订量为:10
合计: ¥ 4.14
直接购买
加入购物车
