首页  >  产品百科  >  XC53M4-10.000-F18NJDTY

XC53M4-10.000-F18NJDTY

产品分类: 无源晶振
厂牌: HCI/苏州杭晶
产品描述: 贴片金属,封装:5032,4pin,频率:10MHz,负载电容:18pF,频率公差:±10ppm,工作温度:-40-85,频率稳定度:±30ppm
供应商型号: XC53M4-10.000-F18NJDTY SMD5032-4P
供应商: 云汉优选
标准整包数: 10
HCI/苏州杭晶 无源晶振 XC53M4-10.000-F18NJDTY

XC53M4-10.000-F18NJDTY概述


    产品简介

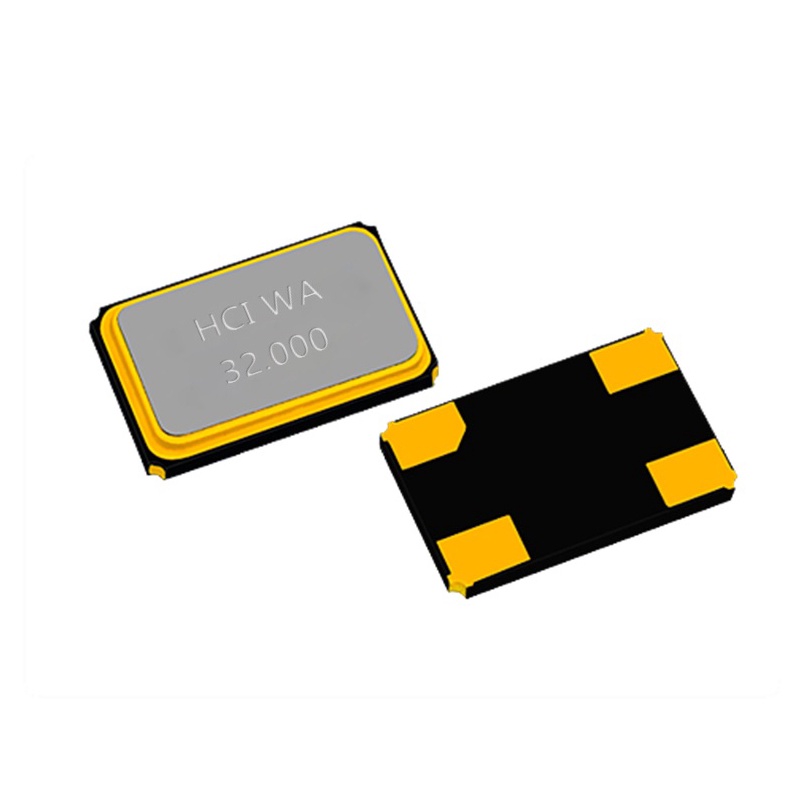

    XC53M4 是苏州航晶电子科技有限公司生产的一款石英晶体振荡器单元,适用于SMD封装(5.0x3.2mm陶瓷缝焊封装)。该产品广泛应用于无线局域网、蓝牙、移动通信及手持设备等领域。

    技术参数


    | 参数 | 描述 |

    | 封装外形/尺寸 | 5.0x3.2x0.7 mm |
    | 频率范围 | 8.000 MHz 至 55.000 MHz |
    | 晶体切割和模式 | AT切割/基频 |
    | 频率容差 | ±10 ppm / ±20 ppm / ±30 ppm(其他选项可选) |
    | 频率稳定性 | ±10 ppm / ±15 ppm(其他选项可选) |
    | 工作温度范围 | -20°C 至 +70°C / -30°C 至 +85°C(其他选项可选) |
    | 等效串联电阻 | 8.000至9.999 MHz:≤80Ω;10.000至11.999 MHz:≤70Ω;12.000至19.999 MHz:≤60Ω至50Ω;20.000至55.000 MHz:≤50Ω至40Ω |
    | 负载电容 | 6 pF 至 32 pF 或SERIES(请指定) |
    | 并联电容 | ≤5.0 pF |
    | 驱动功率 | 典型值100µW / 最大值300µW |
    | 存储温度范围 | -55°C 至 +125°C |

    产品特点和优势


    XC53M4 具有以下显著特点:
    - 小型化设计:5.0x3.2x0.7 mm的小尺寸,便于集成在紧凑的设计中。
    - 高可靠性:采用陶瓷缝焊封装,具有较高的抗振动和抗冲击能力。
    - 紧密公差和温度稳定性:频率稳定性高,即使在宽泛的工作温度范围内也能保持优异性能。
    - 环保合规:符合RoHS标准,无铅、无卤素。
    - 汽车级认证:AEC-Q200认证,适合汽车行业应用。

    应用案例和使用建议


    XC53M4 在多种应用场景下表现优异:
    - 无线局域网设备:适用于各种小型无线路由器和接入点。
    - 蓝牙设备:适合用于各种蓝牙耳机和手环等设备。
    - 移动通信:适合用于手机和其他移动终端。
    - 手持设备:适合用于手持式医疗设备或仪器仪表。
    使用建议:
    - 确保焊接时遵循推荐的回流焊工艺曲线,避免过高的焊接温度导致损坏。
    - 选择合适的负载电容以确保振荡器的最佳性能。
    - 在设计中考虑振动和温度变化对石英晶体的影响,确保稳定性。

    兼容性和支持


    XC53M4 兼容大多数常见的SMD装配线,可以轻松与现有设备集成。供应商提供详细的规格说明书和技术支持服务,确保用户在使用过程中能够得到及时的帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接后无法正常工作 | 检查焊接温度和时间是否符合推荐标准 |
    | 频率偏差过大 | 检查负载电容设置是否正确 |
    | 设备出现异常抖动 | 检查周围环境的温度和振动情况,优化安装位置 |

    总结和推荐


    XC53M4 石英晶体振荡器以其小型化、高可靠性和出色的频率稳定性,在无线通信领域中表现出色。其环保特性和AEC-Q200认证使其非常适合于汽车电子行业。我们强烈推荐此产品给需要高性能石英晶体振荡器的应用场景。

XC53M4-10.000-F18NJDTY参数

参数
等效串联电阻 -
频率 10MHz
驱动电平 -
负载电容 18pF
频率稳定性 ±30ppm
频率容差 ±10ppm
通用封装 SMD-5032-4P
安装方式 贴片安装

XC53M4-10.000-F18NJDTY厂商介绍

HCI公司(Human-Computer Interaction, Inc.)是一家致力于人机交互技术研究和产品开发的企业。公司主营产品主要分为以下几个分类:

1. 用户界面设计:HCI公司专注于为用户提供直观、易用的用户界面设计,包括图形用户界面(GUI)和语音用户界面(VUI)等。

2. 交互式系统:公司开发了一系列交互式系统,如触摸屏、手势识别系统和虚拟现实(VR)设备,以提高用户与技术的互动体验。

3. 可穿戴技术:HCI公司研发了多种可穿戴设备,如智能手表、健康监测设备等,以满足用户在不同场景下的需求。

4. 自动化与人工智能:公司在自动化和人工智能领域也有所涉猎,开发了智能机器人、智能家居系统等产品。

HCI公司的产品广泛应用于教育、医疗、娱乐、工业自动化等多个领域。其优势在于:

1. 创新性:HCI公司不断探索和研发新技术,以满足市场和用户的需求。

2. 用户体验:公司注重用户体验,致力于提供简单、直观、高效的交互方式。

3. 定制化服务:HCI公司能够根据不同行业和客户的需求,提供定制化的解决方案。

4. 跨平台兼容性:公司的产品支持多种操作系统和平台,具有广泛的适用性。

XC53M4-10.000-F18NJDTY数据手册

厂牌 PDF简要描述 下载
HCI/苏州杭晶 无源晶振 HCI/苏州杭晶 XC53M4-10.000-F18NJDTY XC53M4-10.000-F18NJDTY数据手册

XC53M4-10.000-F18NJDTY封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 1.2909
100+ ¥ 1.0385
500+ ¥ 0.989
1000+ ¥ 0.9419
3000+ ¥ 0.897
库存: 19828
起订量: 10 增量: 1000
交货地:
最小起订量为:10
合计: ¥ 12.9
