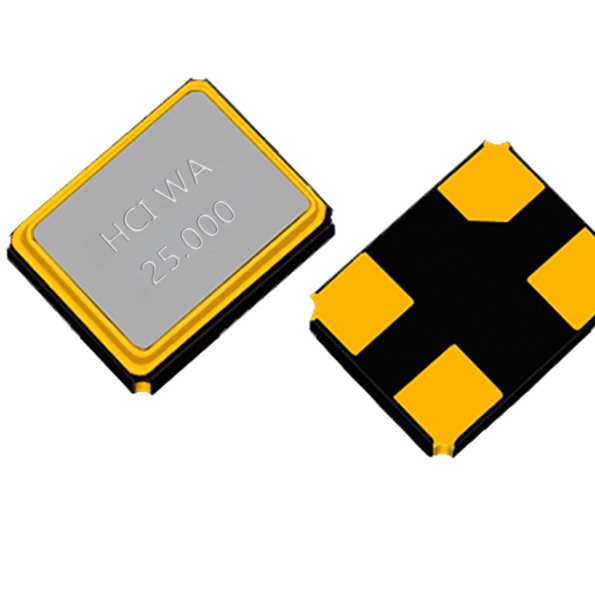

XC22M4-25.000-F20NLDTY

产品分类: 无源晶振
厂牌: HCI/苏州杭晶
产品描述: 贴片金属,封装:2520,频率:25MHz,负载电容:20pF,频率公差:±10ppm,工作温度:-40-85,频率稳定度:±20ppm
供应商型号: XC22M4-25.000-F20NLDTY SMD2520-4P
供应商: 云汉优选
标准整包数: 10
HCI/苏州杭晶 无源晶振 XC22M4-25.000-F20NLDTY

XC22M4-25.000-F20NLDTY概述

    XC22M4 石英晶体单元:高可靠性的小尺寸陶瓷封装

    产品简介


    XC22M4 是苏州恒景电子科技有限公司生产的一款表面贴装(SMD)石英晶体单元。它采用2.5×2.0×0.55毫米的陶瓷密封封装,适合用于无线通信领域,如无线局域网、蓝牙、移动通信和手持设备。这款晶体单元以其小尺寸和高可靠性而著称,适用于需要高度稳定频率的场合。

    技术参数


    | 参数 | XC22M4 | 条件/备注 |
    |
    | 频率范围 | 12.000 ~ 60.000 MHz
    | 晶体切型及模式 | AT-cut / 基波模式
    | 频率容差 | ±10 ppm / ±20 ppm / ±30 ppm | 可选其他容差 |
    | 频率稳定性 | ±10 ppm / ±15 ppm | 可选其他稳定性 |
    | 工作温度范围 | -20°C ~ +70°C 或 -30°C ~ +85°C | 可选其他范围 |
    | 等效串联电阻 | <125Ω (12.000 ~ 15.999 MHz)
    <100Ω (16.000 ~ 18.999 MHz)
    <80Ω (19.000 ~ 29.999 MHz)
    <60Ω (30.000 ~ 60.000 MHz)
    | 负载电容 | 6 ~ 32 pF 或系列 | 请指明 |
    | 并联电容 | <3.0 pF
    | 驱动功率 | 50 µW (典型值) / 200 µW (最大)
    | 存储温度范围 | -55°C ~ +125°C

    产品特点和优势


    XC22M4 石英晶体单元具备以下特点和优势:
    - 小尺寸:采用2.5×2.0×0.55毫米的小封装,节省空间。
    - 高可靠性:采用真空焊接陶瓷密封封装,确保长时间稳定运行。
    - 宽温度范围:-20°C ~ +70°C 和 -30°C ~ +85°C 的工作温度范围,适应多种恶劣环境。
    - 合规性:满足AEC-Q200标准,RoHS认证,无铅、无卤素,环保可靠。
    - 可定制性:提供多种频率容差、驱动功率和其他参数选项。

    应用案例和使用建议


    XC22M4 石英晶体单元广泛应用于各种无线通信设备中,如无线局域网设备、蓝牙模块、移动通信设备和手持设备。在使用过程中,建议注意以下几点:
    - 在设计电路时,考虑并联电容的影响,选择合适的负载电容。
    - 严格遵循推荐的回流焊曲线,确保焊接质量。
    - 根据具体应用场景,选择合适的频率容差和温度范围。

    兼容性和支持


    XC22M4 石英晶体单元完全符合EIA-481标准的Tape & Reel包装要求,方便自动化生产和安装。公司提供完善的售后服务和技术支持,确保客户能够顺利使用和维护该产品。

    常见问题与解决方案


    1. 问:如何确定最佳负载电容?
    - 答:通过测量晶体的实际电容并根据需求选择最接近的标称值。如果不确定,可以联系供应商获取专业建议。
    2. 问:如何保证焊接质量?
    - 答:严格遵循推荐的回流焊曲线,并使用高质量的焊接设备。焊接前对PCB进行适当的预处理,以确保焊接效果。
    3. 问:如何判断晶体是否损坏?
    - 答:可以通过万用表测量晶体的阻抗或频率特性来判断。如果测量结果超出正常范围,可能需要更换晶体。

    总结和推荐


    XC22M4 石英晶体单元凭借其小尺寸、高可靠性和宽温度范围等特点,在无线通信领域表现出色。它的多样化参数选项和环保特性使其在市场上具有较高的竞争力。因此,我强烈推荐XC22M4 石英晶体单元作为高性能通信设备的关键部件。

XC22M4-25.000-F20NLDTY参数

参数
负载电容 -
频率稳定性 -
频率容差 -
等效串联电阻 -
频率 -
驱动电平 -
通用封装 SMD-2520-4P

XC22M4-25.000-F20NLDTY厂商介绍

HCI公司(Human-Computer Interaction, Inc.)是一家致力于人机交互技术研究和产品开发的企业。公司主营产品主要分为以下几个分类:

1. 用户界面设计:HCI公司专注于为用户提供直观、易用的用户界面设计,包括图形用户界面(GUI)和语音用户界面(VUI)等。

2. 交互式系统:公司开发了一系列交互式系统,如触摸屏、手势识别系统和虚拟现实(VR)设备,以提高用户与技术的互动体验。

3. 可穿戴技术:HCI公司研发了多种可穿戴设备,如智能手表、健康监测设备等,以满足用户在不同场景下的需求。

4. 自动化与人工智能:公司在自动化和人工智能领域也有所涉猎,开发了智能机器人、智能家居系统等产品。

HCI公司的产品广泛应用于教育、医疗、娱乐、工业自动化等多个领域。其优势在于:

1. 创新性:HCI公司不断探索和研发新技术,以满足市场和用户的需求。

2. 用户体验:公司注重用户体验,致力于提供简单、直观、高效的交互方式。

3. 定制化服务:HCI公司能够根据不同行业和客户的需求,提供定制化的解决方案。

4. 跨平台兼容性:公司的产品支持多种操作系统和平台,具有广泛的适用性。

XC22M4-25.000-F20NLDTY数据手册

厂牌 PDF简要描述 下载
HCI/苏州杭晶 无源晶振 HCI/苏州杭晶 XC22M4-25.000-F20NLDTY XC22M4-25.000-F20NLDTY数据手册

XC22M4-25.000-F20NLDTY封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 0.6292
100+ ¥ 0.506
500+ ¥ 0.4819
1000+ ¥ 0.4589
3000+ ¥ 0.437
库存: 19719
起订量: 10 增量: 3000
交货地:
最小起订量为:10
合计: ¥ 6.29
