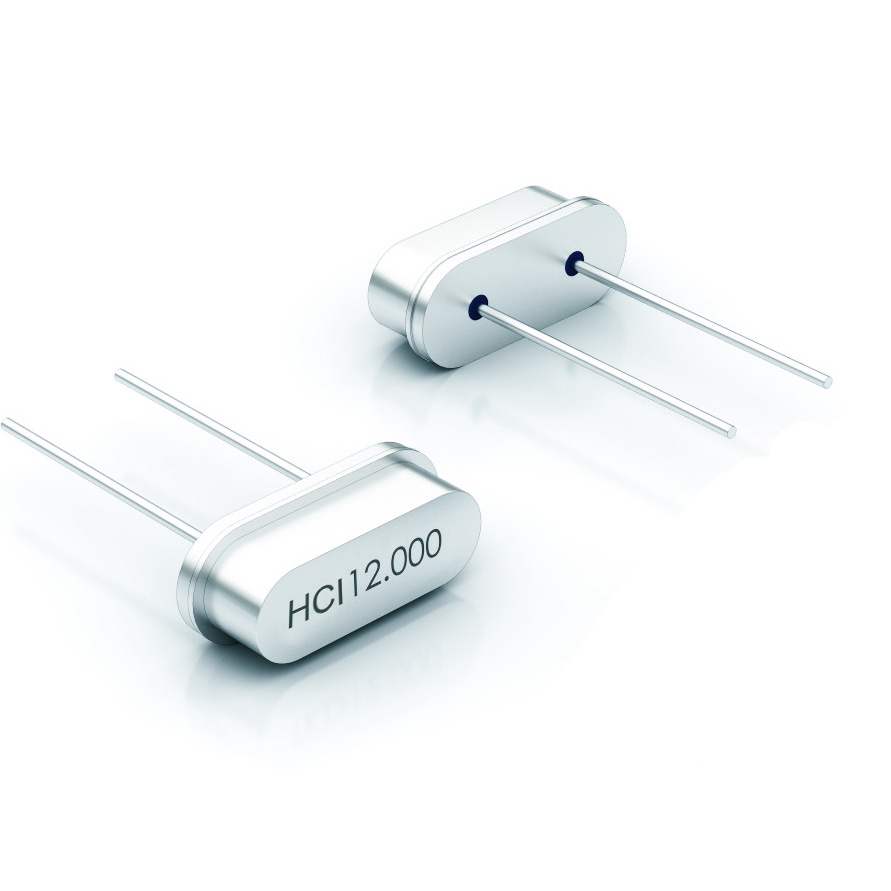

X49ST2-12.000-F20JGDT

产品分类: 无源晶振
厂牌: HCI/苏州杭晶
产品描述: 封装:HC-49S,频率:12MHz,负载电容:20pF,频率公差:±30PPM,工作温度:-40-85,频率稳定度:±50PPM
供应商型号: 14M-X49ST2-12.000-F20JGDT
供应商: 云汉优选
标准整包数: 1
HCI/苏州杭晶 无源晶振 X49ST2-12.000-F20JGDT

X49ST2-12.000-F20JGDT概述

    X49ST2 Quartz Crystal Unit 技术手册

    1. 产品简介


    X49ST2 是一款通过通孔安装(THRU-HOLE)的石英晶体单元,适用于低频应用。它采用HC-49/S封装形式,具有两根引脚。这类石英晶体单元广泛应用于电视、收音机、计算机、测试设备及消费电子产品中。产品不仅符合RoHS标准,而且无铅、无卤素,环保且性能优越。

    2. 技术参数


    - 频率范围: 3.0~80.0 MHz
    - 基本频率: 直至48 MHz
    - 第三泛音频率: 超过24 MHz
    - 晶体切割方式: AT切割
    - 频率容差:
    - ±10 ppm
    - ±20 ppm
    - ±30 ppm
    - 其他选项可选
    - 温度稳定性:
    - ±10 ppm
    - ±30 ppm
    - 其他选项可选
    - 操作温度范围: -20℃到+70℃ / -40℃到+85℃
    - 电阻值:
    - 基频3.0到5.9 MHz:200Ω到100Ω
    - 基频6.0到8.9 MHz:80Ω到60Ω
    - 基频9.0到15.9 MHz:50Ω到40Ω
    - 基频>16.0 MHz:<30Ω
    - 第三泛音24.0到80.0 MHz:100Ω到40Ω
    - 负载电容: 4~32 pF 或串联模式(请指明)
    - 并联电容: <7 pF
    - 驱动功率:
    - 典型值: 100μW
    - 最大值: 500μW
    - 第一年老化率: ±5 ppm @+25℃

    3. 产品特点和优势


    - 尺寸:
    - 长度: 11 mm
    - 宽度: 4.6 mm
    - 高度: 3.5 mm 或 2.5 mm
    - 应用灵活性: 可根据需要选择绝缘垫片和剪切导线
    - 可定制化: 可以提供载带包装(T&R),每盘1000个
    - 环保材料: 符合RoHS标准,无铅、无卤素
    - 适用性强: 适用于多种低频应用场景,包括电视、收音机、计算机、测试设备等

    4. 应用案例和使用建议


    - 应用案例: 用于电视接收器、计算机主板时钟、高精度测试设备等
    - 使用建议:
    - 确保正确的引脚配置以保证与电路板的兼容性
    - 检查并确认温度范围与应用环境相匹配
    - 使用前检查老化率,确保长期稳定性和可靠性

    5. 兼容性和支持


    - 兼容性: X49ST2可以方便地与其他标准THRU-HOLE电子元器件配合使用,如IC、电阻、电容等
    - 支持: 苏州汉景电子科技有限公司提供全面的技术支持和服务,包括产品咨询、售后维护等

    6. 常见问题与解决方案


    - 问题: 频率不稳定
    - 解决方案: 检查环境温度是否在规定范围内,确认负载电容是否匹配
    - 问题: 无法正常工作
    - 解决方案: 确认接线正确,检查是否有外部干扰源影响频率输出

    7. 总结和推荐


    综上所述,X49ST2是一款功能强大、设计紧凑、广泛应用的石英晶体单元。它的低频稳定性、环保特性以及广泛的兼容性使其在市场上具备很高的竞争力。强烈推荐用于各种电子设备的设计与生产,特别是对频率控制和稳定性要求较高的场合。

X49ST2-12.000-F20JGDT参数

参数
频率容差 ±30ppm
等效串联电阻 30Ω
频率 12MHz
驱动电平 -
负载电容 20pF
频率稳定性 ±50ppm
长*宽*高 3.5mm(高度)
通用封装 HC-49S
安装方式 通孔安装
应用等级 工业级
