XC53G2-14.31818-F20LJDTY

产品分类: 无源晶振
厂牌: HCI/苏州杭晶
产品描述: 贴片陶瓷,封装:5032,glass,2PIN,频率:14.31818MHz,负载电容:20pF,频率公差:±20ppm,工作温度:-40-85,频率稳定度:±30ppm
供应商型号: XC53G2-14.31818-F20LJDTY SMD5032-2P
供应商: 云汉优选
标准整包数: 10
HCI/苏州杭晶 无源晶振 XC53G2-14.31818-F20LJDTY

XC53G2-14.31818-F20LJDTY概述


    产品简介

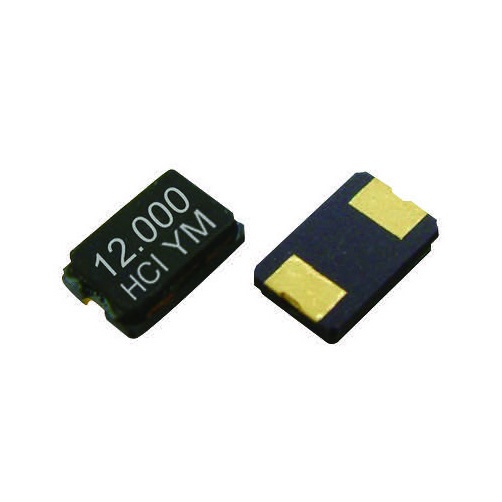

    XC53G2 石英晶体单元 是一款采用表面贴装技术(SMD)封装的石英晶体单元,尺寸为5.0x3.2x1.3毫米,采用玻璃密封包装。这类电子元器件在主板、计算机外围设备和手持设备等多种应用领域中发挥着关键作用。XC53G2 具备低功耗、稳定性和精度高等优点,适用于需要高精度时钟信号的应用场合。

    技术参数


    | 参数 | XC53G2 |

    | 封装/外形尺寸 | 5.0x3.2x1.3毫米,玻璃密封包 |
    | 频率范围 | 基频8.0 MHz至50 MHz,3阶泛音40 MHz至80 MHz |
    | 频率容差 | ±10 ppm 至 ±50 ppm |
    | 工作温度范围 | -20°C至+70°C(标准),-40°C至+85°C(扩展) |
    | 等效串联电阻 | 80Ω (基频8.0 MHz至12.0 MHz),
    60Ω (基频12.1 MHz至20.0 MHz),
    50Ω (基频20.1 MHz至50.0 MHz),
    120Ω (3阶泛音40.0 MHz至60.0 MHz),
    100Ω (3阶泛音60.1 MHz至80.0 MHz) |
    | 负载电容 | 6 pF至32 pF(具体值请指定) |
    | 并联电容 | <5 pF |
    | 驱动功率 | 10 µW典型值,200 µW最大值 |
    | 年老化率 | ±3 ppm/年 |
    | 包装信息 | 卷带式包装符合EIA-481标准,每卷最多1000件 |

    产品特点和优势


    XC53G2 石英晶体单元具有以下独特功能和优势:
    - 低功耗设计:该晶体单元支持多种频率选择,同时具备超低驱动功率,适用于对功耗有严格要求的应用场景。
    - 稳定性好:能够在广泛的温度范围内保持稳定的频率输出,确保设备运行可靠。
    - 高品质材料:使用陶瓷玻璃密封包装,确保长期稳定性和耐用性。
    - 广泛适用性:适用于各种电子设备,如主板、计算机外设、手持设备等。

    应用案例和使用建议


    XC53G2 石英晶体单元广泛应用于各类电子产品中,如计算机主板、计算机外设和手持设备。这些设备对时间基准有着极高要求,因此该晶体单元能够确保稳定可靠的时钟信号。建议在使用时,应根据具体的应用需求选择合适的频率和负载电容,以确保最佳的性能表现。例如,在使用于高精度计时系统时,可以选择较高频率和较小负载电容的组合。

    兼容性和支持


    XC53G2 石英晶体单元采用标准的SMD封装,便于与其它电子元器件进行集成。同时,厂商提供了详细的推荐回流焊接工艺流程,确保组装过程顺利进行。此外,还提供卷带式包装,符合EIA-481标准,每卷最多1,000个部件,方便大规模生产。

    常见问题与解决方案


    - Q:如何确定合适的频率和负载电容?
    - A:建议根据具体的应用需求和设备手册中的指导,选择合适的频率和负载电容。如果不确定,可以咨询供应商的技术支持团队。
    - Q:该晶体单元能否在极端环境下使用?
    - A:该晶体单元能够在-40°C至+85°C的扩展温度范围内工作,适用于大多数工业和消费级应用。对于极端环境下的使用,建议进行额外测试。
    - Q:如何正确处理该晶体单元的静电敏感性?
    - A:在处理和组装过程中,应采取适当的静电防护措施,如佩戴防静电手环,并在防静电工作台上操作。

    总结和推荐


    综上所述,XC53G2 石英晶体单元是一款性价比高的电子元器件,具备卓越的频率稳定性、低功耗和宽广的工作温度范围,适用于多种电子设备中。无论是作为计算机主板、计算机外设还是手持设备的核心时钟信号源,都能展现出色的性能。如果您正在寻找一种高性能且稳定的时钟源,XC53G2 是一个值得考虑的选择。

XC53G2-14.31818-F20LJDTY参数

参数
频率容差 -
等效串联电阻 -
频率 -
驱动电平 -
负载电容 -
频率稳定性 -
通用封装 SMD-5032-2P

XC53G2-14.31818-F20LJDTY厂商介绍

HCI公司(Human-Computer Interaction, Inc.)是一家致力于人机交互技术研究和产品开发的企业。公司主营产品主要分为以下几个分类:

1. 用户界面设计:HCI公司专注于为用户提供直观、易用的用户界面设计,包括图形用户界面(GUI)和语音用户界面(VUI)等。

2. 交互式系统:公司开发了一系列交互式系统,如触摸屏、手势识别系统和虚拟现实(VR)设备,以提高用户与技术的互动体验。

3. 可穿戴技术:HCI公司研发了多种可穿戴设备,如智能手表、健康监测设备等,以满足用户在不同场景下的需求。

4. 自动化与人工智能:公司在自动化和人工智能领域也有所涉猎,开发了智能机器人、智能家居系统等产品。

HCI公司的产品广泛应用于教育、医疗、娱乐、工业自动化等多个领域。其优势在于:

1. 创新性:HCI公司不断探索和研发新技术,以满足市场和用户的需求。

2. 用户体验:公司注重用户体验,致力于提供简单、直观、高效的交互方式。

3. 定制化服务:HCI公司能够根据不同行业和客户的需求,提供定制化的解决方案。

4. 跨平台兼容性:公司的产品支持多种操作系统和平台,具有广泛的适用性。

XC53G2-14.31818-F20LJDTY数据手册

厂牌 PDF简要描述 下载
HCI/苏州杭晶 无源晶振 HCI/苏州杭晶 XC53G2-14.31818-F20LJDTY XC53G2-14.31818-F20LJDTY数据手册

XC53G2-14.31818-F20LJDTY封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 1.2415
100+ ¥ 0.9982
500+ ¥ 0.9511
1000+ ¥ 0.9062
3000+ ¥ 0.8625
库存: 19818
起订量: 10 增量: 1000
交货地:
最小起订量为:10
合计: ¥ 12.41
直接购买
加入购物车
