KC2520B27.0000C10E00

产品分类: 有源晶振
厂牌: KYOCERA
产品描述: ±50ppm 27MHz 贴片安装 2.5mm*2mm*700μm
供应商型号:
供应商:
标准整包数: 0

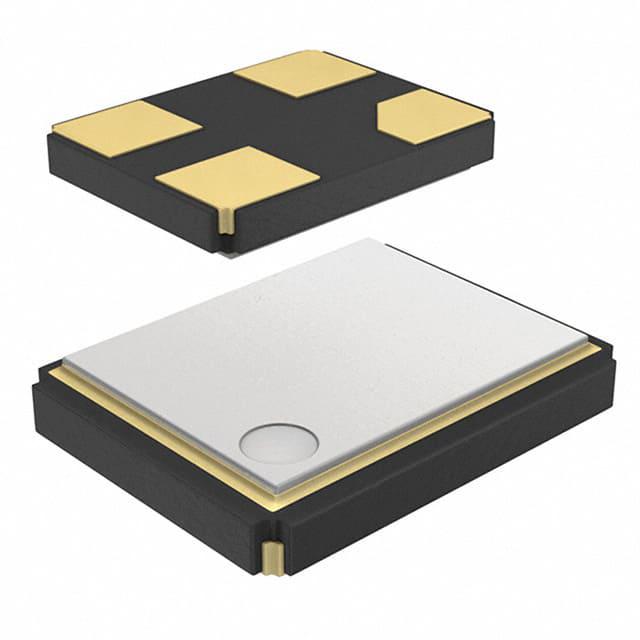

KYOCERA 有源晶振 KC2520B27.0000C10E00

KC2520B27.0000C10E00概述

    KC2520B-C1 系列石英晶体振荡器技术手册

    产品简介


    KC2520B-C1 系列是专为电子系统设计的一款紧凑型表面贴装型时钟振荡器。它采用先进的 CMOS 技术,具有极低功耗和高可靠性。该系列产品适用于多种消费电子、通信设备、计算机外设及工业控制等领域。其尺寸仅为 2.5mm x 2.0mm x 0.7mm(典型值),符合 RoHS 标准。

    技术参数


    KC2520B-C1 系列的主要技术参数如下:
    | 参数 | 规格 |

    | 尺寸 | 2.5mm × 2.0mm × 0.7mm |
    | 输出频率范围 | 1.5 MHz 至 125 MHz |
    | 频率容差 | -100 ppm 至 +100 ppm(标准规格)
    -50 ppm 至 +50 ppm(扩展规格)|
    | 电源电压 | 1.6 V 至 3.63 V |
    | 工作温度范围 | 标准规格:-10°C 至 +70°C
    扩展规格:-40°C 至 +105°C |
    | 最大供应电压 | 1.5 ≤ fo ≤ 80 MHz:-0.6 V 至 +6.0 V
    80 < fo ≤ 125 MHz:-0.3 V 至 +4.0 V |
    | 电流消耗 | 在最大负载下,电流消耗范围广泛,根据频率和供电电压变化而变化。 |
    | 起降时间 | 1.5 ≤ fo ≤ 80 MHz:-6.5 ns 至 5.0 ns(不同供电电压条件下有所差异)|
    | 对称性 | 45% 至 55% |
    | 最大输入电容 | 15 pF |

    产品特点和优势


    KC2520B-C1 系列的产品特点和优势主要包括:
    - 微型陶瓷封装:2.5mm × 2.0mm × 0.7mm 的超小尺寸,非常适合空间受限的设计。
    - 高可靠性:采用焊接密封工艺,保证了长期稳定的工作性能。
    - 宽泛的工作电压:支持 1.6 V 至 3.63 V 的工作电压范围,适应多种供电条件。
    - 低功耗:特别适合电池供电设备和需要低功耗的应用场合。
    - 高输出频率:最高可达到 125 MHz 的输出频率,满足高速通信和计算需求。
    - 出色的对称性和稳定性:输出信号的对称性高达 45% 至 55%,并具有稳定的起降时间。

    应用案例和使用建议


    KC2520B-C1 系列常用于高速数据传输、通信设备、计算机主板等应用中。例如,在一些高速无线通信模块中,该系列振荡器能够提供所需的高频率参考信号,确保数据传输的准确性。为了优化使用效果,建议在电路设计中添加一个 0.01 µF 的电容器连接到 VCC 和 GND 之间以进一步提升信号质量。

    兼容性和支持


    KC2520B-C1 系列与常见的表面贴装设备兼容,可以方便地集成到现有的电子产品中。制造商提供全面的技术支持,包括产品选型指导、应用技术支持和售后服务。如有特殊需求或应用疑问,用户可以通过联系制造商获取更详细的支持。

    常见问题与解决方案


    - 问题:如何选择合适的型号?
    - 解答:根据所需的工作频率和供电电压选择合适型号。可以通过查阅型号编码规则,确定输出频率、电压范围等关键参数。

    - 问题:如何处理启动问题?
    - 解答:如果遇到启动困难,检查电源电压是否稳定,并确保正确的电路设计。必要时,请咨询制造商技术支持。

    总结和推荐


    KC2520B-C1 系列石英晶体振荡器凭借其小巧的体积、可靠的性能和宽泛的工作参数,成为市场上备受推崇的高性能振荡器之一。尤其适用于需要高精度、低功耗且占用空间有限的应用场景。强烈推荐给那些寻找高效稳定时钟源的工程师和技术人员。

KC2520B27.0000C10E00参数

参数
频率稳定性 ±50ppm
频率容差 -
频率 27MHz
长*宽*高 2.5mm*2mm*700μm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

KC2520B27.0000C10E00厂商介绍

KYOCERA是一家日本跨国公司,成立于1959年,总部位于京都。公司以陶瓷技术为基础,业务涵盖了多个领域,包括通信设备、半导体设备、精密陶瓷、太阳能电池、打印机和复印机等。

KYOCERA的主营产品可以分为以下几类:
1. 通信设备:包括手机、路由器等。
2. 半导体设备:包括半导体制造设备和材料。
3. 精密陶瓷:包括电子陶瓷、工业陶瓷等。
4. 太阳能电池:包括太阳能电池板和相关设备。
5. 打印机和复印机:包括激光打印机、喷墨打印机等。

KYOCERA的产品广泛应用于通信、电子、工业、能源、办公等领域。

KYOCERA的优势在于其强大的研发能力和创新精神。公司在陶瓷技术领域拥有深厚的技术积累,能够开发出高性能、高可靠性的产品。此外,KYOCERA还注重环保和可持续发展,致力于开发绿色、节能的产品。这些优势使得KYOCERA在激烈的市场竞争中保持领先地位。

KC2520B27.0000C10E00数据手册

厂牌 PDF简要描述 下载
KYOCERA 有源晶振 KYOCERA KC2520B27.0000C10E00 KC2520B27.0000C10E00数据手册

KC2520B27.0000C10E00封装设计
