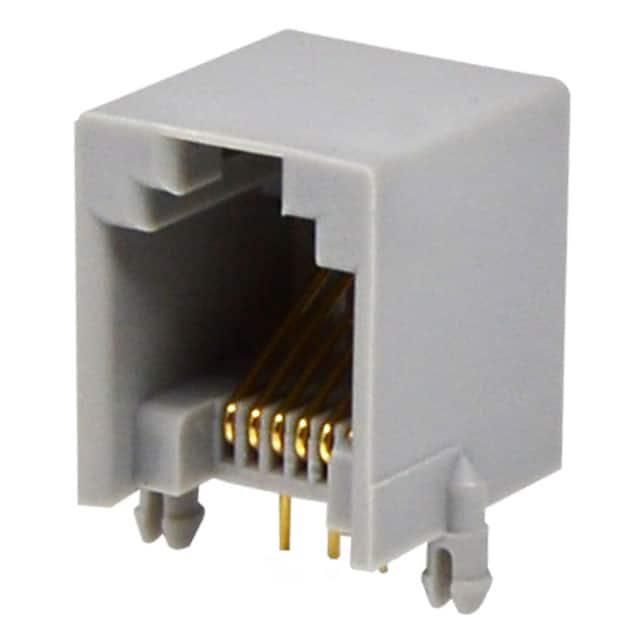

GLX-N-66

产品分类: 模块化连接器 - 插孔
厂牌: KYCON
产品描述: Jack 90度,向上 6p6c (RJ11, RJ12, RJ14, RJ25) 1 通孔安装
供应商型号: 806-GLX-N-66
供应商: Mouser
标准整包数: 1
KYCON 模块化连接器 - 插孔 GLX-N-66

GLX-N-66概述

    GLX系列模块插头和插座:右角模块插头

    产品简介


    GLX系列是适用于各种应用场合的模块插头和插座,提供紧凑且可靠的连接解决方案。这款产品主要包括右角模块插头,特别适用于需要节省空间的设计中。该系列的模块插头可提供4、6、8和10位置的外壳选择,能满足不同应用场景的需求。

    技术参数


    GLX系列模块插头的主要技术参数如下:
    - 高度: 0.570英寸
    - 安装方式: 卡扣式板载固定夹
    - 认证: CSA/NRTL认证(文件编号:LR78160);UL认证(文件编号:E134345)
    - 材料及表面处理:
    - 外壳材料:聚对苯二甲酸丁二醇酯(PBT)热塑性塑料,UL 94V-0级阻燃
    - 接触材料:磷青铜
    - 电气特性:
    - 绝缘电阻:最小值为500兆欧姆
    - 耐压:1000V RMS,60Hz
    - 接触电阻:最大值为20毫欧姆
    - 电流额定值:1.5A
    - 电压额定值:直流125V

    产品特点和优势


    - 紧凑设计:0.570英寸的高度使其适合空间受限的应用场合。
    - 高可靠性:经过严格的UL和CSA认证,确保在恶劣环境下的可靠表现。
    - 多种选项:可选无屏蔽(带/不带面板止动装置)、镀金处理以及不同的颜色,满足多样化需求。
    - 耐久性:采用磷青铜材料制成的接触点具有很高的机械和电气稳定性。

    应用案例和使用建议


    GLX系列模块插头广泛应用于通信设备、网络基础设施等领域。例如,在路由器、交换机和其他数据传输设备中,这些插头提供了稳定可靠的连接。对于用户而言,建议在安装过程中注意正确选择屏蔽或非屏蔽版本,以确保最佳的电磁兼容性。此外,对于长期在高温环境中运行的设备,可以联系Kycon咨询高温选项。

    兼容性和支持


    GLX系列模块插头可以轻松与其他标准模块插座匹配,确保良好的兼容性。Kycon公司还为客户提供详尽的技术支持和售后服务,帮助解决安装和使用过程中可能遇到的各种问题。此外,Kycon还提供RoHS和REACH合规证书,符合环保要求。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 安装时插头无法完全插入插座 | 检查是否有异物堵塞,确保插针正确对齐。 |
    | 连接不稳定 | 确认所有接触面清洁无污垢,必要时重新焊接连接点。 |
    | 设备在高频环境下性能下降 | 使用带屏蔽的插头,增强电磁干扰防护能力。 |

    总结和推荐


    总体而言,GLX系列模块插头以其小巧的体积、卓越的电气性能和广泛的应用范围成为了一款非常值得推荐的产品。无论是从设计还是性价比角度考虑,它都展现了其作为高品质连接解决方案的潜力。对于任何需要高效、可靠连接的应用场合,GLX系列都是一个理想的选择。

GLX-N-66参数

参数
针脚数 6p6c (RJ11, RJ12, RJ14, RJ25)
类型 Jack
防护等级 -
朝向 90度,向上
端口数 1
安装方式 通孔安装
零件状态 在售
包装方式 管装

GLX-N-66厂商介绍

KYCON公司是一家专注于连接器和互连解决方案的制造商,其产品广泛应用于各种工业和商业领域。以下是KYCON公司的一些主要产品分类和应用领域,以及其优势的简要介绍:

1. 产品分类:
- 圆形连接器:适用于需要高可靠性和振动抗性的*事、**和工业应用。
- 矩形连接器:适用于需要高密度布线和信号完整性的通信和数据传输应用。
- 电源连接器:适用于需要高电流传输和电源管理的设备。
- 高速数据连接器:适用于需要高速数据传输的网络和通信设备。

2. 应用领域:
- *事和**:KYCON的连接器在这些领域中因其耐用性和可靠性而受到青睐。
- 通信:用于高速数据传输和信号完整性要求高的通信设备。
- 工业自动化:用于自动化设备和控制系统,以确保稳定和可靠的性能。
- 医疗设备:用于需要精确控制和数据传输的医疗设备。

3. KYCON的优势:
- 定制解决方案:KYCON能够根据客户的具体需求提供定制化的连接器解决方案。
- 技术创新:公司不断投资于研发,以保持技术领先。
- 质量保证:KYCON的产品经过严格的质量控制,确保长期可靠性。
- 快速响应:KYCON能够快速响应市场变化和客户需求,提供及时的服务和支持。

KYCON以其高质量的产品、定制化的服务和对技术创新的承诺,在连接器行业中建立了强大的竞争优势。

GLX-N-66数据手册

厂牌 PDF简要描述 下载
KYCON 模块化连接器 - 插孔 KYCON GLX-N-66 GLX-N-66数据手册

GLX-N-66封装设计

查看详情并下载
Symbol
Footprint
3D Model
