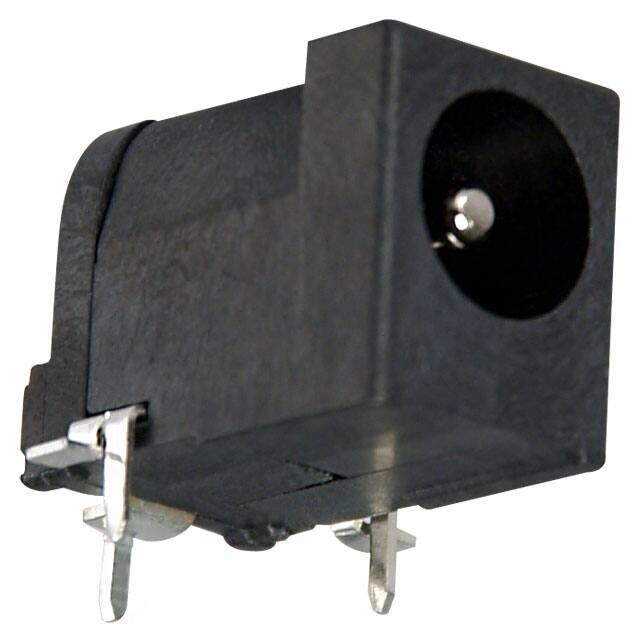

KLDX-SMT-0202-A

厂牌: KYCON
产品描述: Conn Power F 3 POS Solder RA Thru-Hole/SMD 3 Terminal 1 Port Bulk
供应商型号: KLDX-SMT-0202-A
供应商: 国内现货
标准整包数: 1
KYCON 电源接入连接器 - 输入/输出/模块 KLDX-SMT-0202-A

KLDX-SMT-0202-A概述

    # DC Power Connectors: KLDX-SMT Series 技术手册

    产品简介


    基本介绍
    KLDX-SMT系列是Kycon公司推出的一款混合型直流电源插孔(Hybrid DC Power Jack)。这类电源连接器主要用于笔记本电脑、掌上电脑、便携式调制解调器、雷达探测器以及其他便携式设备的应用场景。它们通过内置的DC通断开关为设备提供电力管理功能,同时在设计上充分考虑了高温回流焊接工艺的兼容性,确保产品的稳定性和可靠性。
    主要功能与应用领域
    - 核心功能:支持DC电源输入及内置开关控制;
    - 应用领域:
    - 笔记本电脑与掌上设备
    - 便携式通信设备(如调制解调器)
    - 雷达检测装置
    - 其他需要高可靠性小型化电源接口的便携式设备

    技术参数


    | 参数类别 | 规格描述 |

    | 材料与表面处理 | 塑料外壳:耐高温热塑材料,UL 94V-0认证,黑色;中心针:铜合金,镍镀层;接触点#1和#3:黄铜,银镀层;接触点#2:磷青铜,银镀层 |
    | 电气特性 | 接触电阻:使用前<30毫欧姆(终端间),<50毫欧姆(插头至触点);使用后<60毫欧姆(终端间),<100毫欧姆(插头至触点);额定电压:24V DC;额定电流:3.5A;绝缘电阻:最小100兆欧姆(500V DC条件下);耐压:500V AC RMS持续1分钟 |
    | 机械特性 | 耐久性测试:5000次循环;插入力:0.3kg至2.0kg;拔出力:0.3kg至2.0kg;工作温度范围:-25°C至+85°C |

    产品特点和优势


    独特功能与优势
    1. 内置开关功能:提供通断切换功能,适用于需要精确电源控制的设备。
    2. 高耐温性能:采用耐高温热塑材料,兼容SMT回流焊工艺,适合现代化制造流程。
    3. 高可靠性:额定电压和电流足以满足大多数便携设备的需求,耐久性高达5000次操作。
    4. 安全认证:已获得CSA/NRTL(LR78160)、UL(E140125)双重认证,符合国际安全标准。
    这些特性使KLDX-SMT系列在便携设备领域具备显著的竞争优势,能够有效提升设备的整体性能与用户体验。
    应用案例与使用建议
    应用案例
    - 笔记本电脑电源接口:利用内置开关实现更高效的电源管理,同时减少外部电路复杂度。
    - 车载雷达探测器:提供稳定的电源输入,并在必要时关闭设备以节省能源。
    使用建议
    1. 在进行SMT贴装时,确保焊接温度和时间符合规范要求,避免因过高的温度导致材料损坏。
    2. 设计时需预留足够的安装空间以适应较大的插入和拔出力需求。
    3. 注意检查终端间接触电阻值,及时更换故障部件以保持系统稳定性。

    兼容性和支持


    兼容性
    - 支持与主流便携式电子设备的适配,包括主流操作系统驱动的笔记本和平板电脑。
    - 提供多种规格(2.0mm与2.5mm直径)以及中心定位销(Peg)选项,便于客户根据具体需求选择合适型号。
    支持与维护
    Kycon公司为客户提供详尽的技术支持服务,包括但不限于样品请求、库存查询以及定制化生产服务。所有产品均附带相关认证证书(RoHS、REACH),确保环保合规性。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插拔困难 | 检查接触点清洁度并调整设备焊接温度设置。 |
    | 寿命较短 | 增加定期维护频率,并确认实际负载不超过额定值。 |
    | 输出不稳定 | 检查电缆连接处是否存在松动现象,并重新焊接固定。 |
    总结与推荐
    综合评估
    KLDX-SMT系列作为一款专为便携设备设计的小型化、高性能直流电源插孔连接器,在功能、耐用性和安全性方面表现出色。其内置开关设计和高耐温特性尤其适合现代电子产品的需求。
    推荐结论
    强烈推荐此系列产品用于便携式设备领域,特别是对可靠性和灵活性要求较高的应用场景。对于需要长期批量生产的项目,建议提前咨询Kycon团队以获取最优配置方案和支持服务。

KLDX-SMT-0202-A参数

参数
长*宽*高 9.8mm(长度)*15.4mm(高度)
安装方式 贴片安装,通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

KLDX-SMT-0202-A厂商介绍

KYCON公司是一家专注于连接器和互连解决方案的制造商,其产品广泛应用于各种工业和商业领域。以下是KYCON公司的一些主要产品分类和应用领域,以及其优势的简要介绍:

1. 产品分类:
- 圆形连接器:适用于需要高可靠性和振动抗性的*事、**和工业应用。
- 矩形连接器:适用于需要高密度布线和信号完整性的通信和数据传输应用。
- 电源连接器:适用于需要高电流传输和电源管理的设备。
- 高速数据连接器:适用于需要高速数据传输的网络和通信设备。

2. 应用领域:
- *事和**:KYCON的连接器在这些领域中因其耐用性和可靠性而受到青睐。
- 通信:用于高速数据传输和信号完整性要求高的通信设备。
- 工业自动化:用于自动化设备和控制系统,以确保稳定和可靠的性能。
- 医疗设备:用于需要精确控制和数据传输的医疗设备。

3. KYCON的优势:
- 定制解决方案:KYCON能够根据客户的具体需求提供定制化的连接器解决方案。
- 技术创新:公司不断投资于研发,以保持技术领先。
- 质量保证:KYCON的产品经过严格的质量控制,确保长期可靠性。
- 快速响应:KYCON能够快速响应市场变化和客户需求,提供及时的服务和支持。

KYCON以其高质量的产品、定制化的服务和对技术创新的承诺,在连接器行业中建立了强大的竞争优势。

KLDX-SMT-0202-A数据手册

厂牌 PDF简要描述 下载
KYCON 电源接入连接器 - 输入/输出/模块 KYCON KLDX-SMT-0202-A KLDX-SMT-0202-A数据手册

KLDX-SMT-0202-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
