GMX-N-44

产品分类: 模块化连接器 - 插孔
厂牌: KYCON
产品描述: Jack 90度,向下 4p4c (RJ9, RJ10, RJ22) 1 通孔安装
供应商型号: 806-GMX-N-44
供应商: Mouser
标准整包数: 1

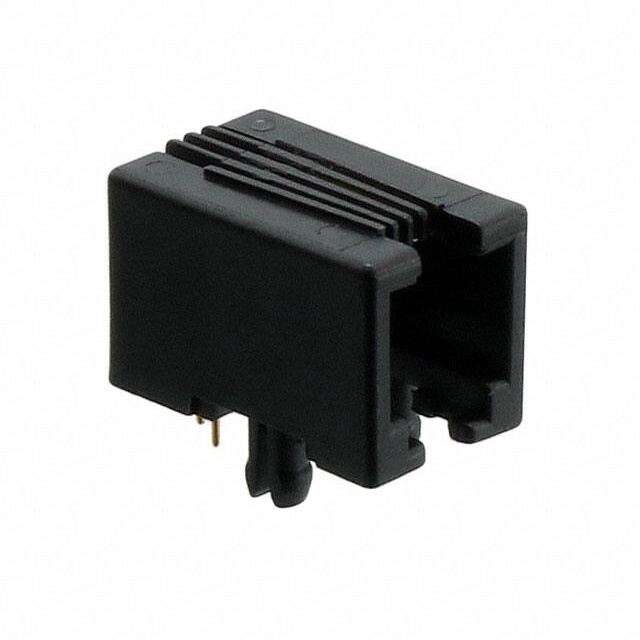

KYCON 模块化连接器 - 插孔 GMX-N-44

GMX-N-44概述


    产品简介


    GMX系列模块化插座和插头是专为PC附加板应用设计的直角模块化插座。这些模块化插座采用了低轮廓设计,具有紧凑的外形和高性能电气特性,使其成为各种电路连接的理想选择。GMX系列插座可用于广泛的工业和消费电子产品中,例如计算机外围设备、网络设备、通信设备等。

    技术参数


    材料与表面处理
    - 外壳材料:聚对苯二甲酸丁二醇酯(PBT)热塑性塑料,UL 94 V-0级,黑色。
    - 屏蔽材料:铜合金,镍电镀。
    - 接触材料:磷青铜。
    电气特性
    - 绝缘电阻:最小500兆欧。
    - 耐电压:1000伏 RMS,60赫兹。
    - 接触电阻:最大20毫欧。
    - 电流额定值:1.5安培。
    - 电压额定值:125伏直流。
    - 工作温度:-40°C 至 +85°C。
    - 耐用性:最小500次插拔循环。
    尺寸和配置
    - 高度:0.45英寸(约11.43毫米)。
    - 可选位置数:4、6、8、10。
    - 屏蔽选项:
    - N - 无屏蔽
    - S - 全屏蔽(适用于6至10个位置)
    - S2 - 带接地脚的屏蔽(仅限8个位置)
    - S7 - 带侧面和顶部接地的屏蔽(仅限8个位置)
    - 键控选项:
    - 空白 - 未键控
    - 电镀选项:
    - 空白 - 镀金闪镀
    - 50 - 50微英寸金镀层

    产品特点和优势


    GMX系列模块化插座具有多个显著的优势,具体包括:
    - 低轮廓设计:适合需要紧凑安装空间的应用,例如PC附加板。
    - 多样化的屏蔽选项:提供非屏蔽、全屏蔽、带接地脚屏蔽及带侧面和顶部接地的屏蔽选项,增强了EMI/RFI防护能力。
    - 高耐用性:提供500次插拔循环,确保长期稳定的性能表现。
    - 认证合规性:通过CSA/NRTL认证,文件编号为LR78160,符合RoHS和REACH标准。

    应用案例和使用建议


    GMX系列模块化插座广泛应用于计算机外围设备、网络设备和通信设备中。为了确保最佳性能,建议在实际应用时遵循以下几点:
    - 散热管理:考虑到最高工作温度为+85°C,应在设计时考虑良好的散热方案,避免过热导致的可靠性降低。
    - 连接稳固性:为了防止意外断开,可以考虑使用带锁定机构的设计来增强连接稳固性。
    - 屏蔽选项选择:根据具体应用场景,选择合适的屏蔽选项以确保电磁干扰防护。

    兼容性和支持


    GMX系列模块化插座兼容各种标准模块化插头。Kycon提供全面的技术支持和维护服务,包括详细的2D和3D图纸、SMT焊接轮廓图和IGES文件。客户可通过电话或电子邮件联系技术支持团队获取更多帮助。

    常见问题与解决方案


    以下是客户在使用过程中可能遇到的一些常见问题及其解决方案:
    - 问题:连接不稳
    - 解决方案:检查连接器是否正确插入,并确保其稳固地固定在主板上。
    - 问题:信号干扰
    - 解决方案:选择全屏蔽或带有接地脚的屏蔽版本,并确保正确的接地连接。
    - 问题:接触不良
    - 解决方案:清洁插针和插座的接触点,并检查是否有异物阻塞。

    总结和推荐


    综上所述,GMX系列模块化插座凭借其低轮廓设计、多样化屏蔽选项、高耐用性以及广泛的兼容性,成为多种应用场合下的理想选择。特别是在需要紧凑设计和高性能电气特性的环境中,GMX系列模块化插座展现出了卓越的性能。强烈推荐使用这一系列模块化插座,特别是对于需要EMI/RFI防护的高端应用。

GMX-N-44参数

参数
端口数 1
针脚数 4p4c (RJ9, RJ10, RJ22)
类型 Jack
防护等级 -
朝向 90度,向下
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 托盘

GMX-N-44厂商介绍

KYCON公司是一家专注于连接器和互连解决方案的制造商,其产品广泛应用于各种工业和商业领域。以下是KYCON公司的一些主要产品分类和应用领域,以及其优势的简要介绍:

1. 产品分类:
- 圆形连接器:适用于需要高可靠性和振动抗性的*事、**和工业应用。
- 矩形连接器:适用于需要高密度布线和信号完整性的通信和数据传输应用。
- 电源连接器:适用于需要高电流传输和电源管理的设备。
- 高速数据连接器:适用于需要高速数据传输的网络和通信设备。

2. 应用领域:
- *事和**:KYCON的连接器在这些领域中因其耐用性和可靠性而受到青睐。
- 通信:用于高速数据传输和信号完整性要求高的通信设备。
- 工业自动化:用于自动化设备和控制系统,以确保稳定和可靠的性能。
- 医疗设备:用于需要精确控制和数据传输的医疗设备。

3. KYCON的优势:
- 定制解决方案:KYCON能够根据客户的具体需求提供定制化的连接器解决方案。
- 技术创新:公司不断投资于研发,以保持技术领先。
- 质量保证:KYCON的产品经过严格的质量控制,确保长期可靠性。
- 快速响应:KYCON能够快速响应市场变化和客户需求,提供及时的服务和支持。

KYCON以其高质量的产品、定制化的服务和对技术创新的承诺,在连接器行业中建立了强大的竞争优势。

GMX-N-44数据手册

厂牌 PDF简要描述 下载
KYCON 模块化连接器 - 插孔 KYCON GMX-N-44 GMX-N-44数据手册

GMX-N-44封装设计

查看详情并下载
Symbol
Footprint
3D Model
