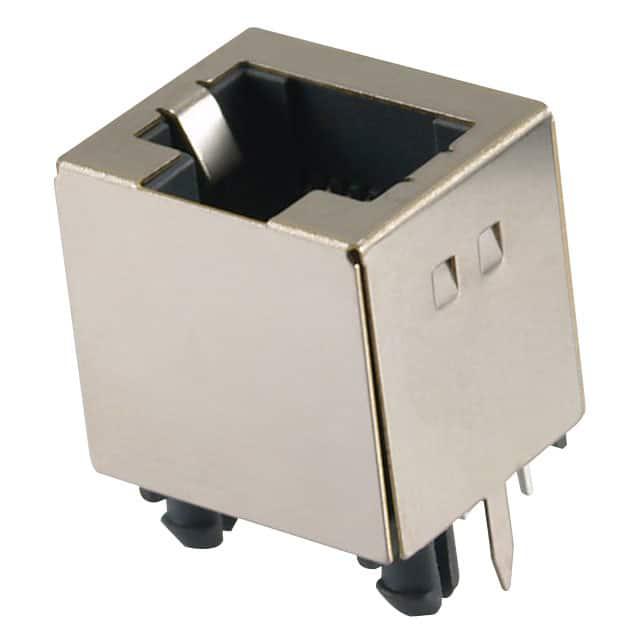

GDTX-S-88-50

产品分类: 模块化连接器 - 插孔
厂牌: KYCON
产品描述: Jack 垂直 8p8c (RJ45, Ethernet) 1 通孔安装
供应商型号: 806-GDTX-S-88-50
供应商: Mouser
标准整包数: 1
KYCON 模块化连接器 - 插孔 GDTX-S-88-50

GDTX-S-88-50概述


    产品简介


    GDTX系列垂直CAT5模块化插口是一款专为以太网应用设计的高品质电子元器件。它采用全屏蔽设计,旨在减少电磁干扰(EMI)和射频干扰(RFI)。这款模块化插口通过了CSA和NRTL认证,适用于各种高要求的应用场景。GDTX系列的主要功能是确保在复杂的电子环境中提供稳定的网络连接和卓越的数据传输性能。

    技术参数


    | 参数 | 规格 |

    | 外壳材料 | PBT热塑塑料,UL 94V-0 级,灰色 |
    | 屏蔽材料 | 镍镀铜合金 |
    | 接触材料 | 黄磷青铜 |
    | 绝缘电阻 | 最小500兆欧姆 |
    | 耐压能力 | 交流1000伏,持续1分钟 |
    | 接触电阻 | 最大20毫欧姆 |
    | 电流容量 | 1.5安培 |
    | 电压等级 | 125伏直流电 |
    | 工作温度范围 | -40°C 至 +85°C |
    | 使用寿命 | 至少500次插拔循环 |

    产品特点和优势


    GDTX系列垂直CAT5模块化插口具有多项显著优势:
    1. 全屏蔽设计:有效地减少了外部电磁干扰和射频干扰,保证了数据传输的稳定性。
    2. 耐高温设计:能够在极端温度环境下保持稳定性能,确保在各种复杂环境下的可靠运行。
    3. 高接触密度:拥有8个位置和8个接触点,满足高速数据传输需求。
    4. 耐用性强:经过严格测试,使用寿命超过500次插拔循环,适合频繁使用的场合。
    5. 认证合规:已获得CSA和NRTL双重认证,符合行业标准和法规要求。

    应用案例和使用建议


    应用案例:
    - 数据中心网络布线:GDTX系列垂直CAT5模块化插口广泛应用于数据中心,以实现高速稳定的网络连接。
    - 企业级服务器机房:在需要高效传输数据的企业环境中,这款模块化插口提供了可靠的数据传输解决方案。
    - 智能家居系统:对于家庭自动化系统来说,这款模块化插口可以提高信号质量和传输速率。
    使用建议:
    - 在安装过程中确保接触良好,避免接触不良导致的数据传输故障。
    - 注意环境温度变化对设备的影响,定期检查以确保其正常工作。
    - 如需进一步提升性能,可考虑增加散热措施或选择更高性能的接触材料。

    兼容性和支持


    GDTX系列垂直CAT5模块化插口与其他同类电子元器件兼容性良好,能够无缝集成到现有系统中。Kycon公司为用户提供全面的技术支持和售后服务,包括定制选项和快速响应的客户支持服务。如果您有特殊需求或疑问,可以直接联系Kycon获取更多信息和支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 数据传输不稳定 | 检查接触是否良好,确保安装正确。 |
    | 连接器出现异常发热现象 | 检查是否超负荷工作,避免长时间过载。 |
    | 插拔操作不顺畅 | 清洁连接器接口,确保无灰尘或异物阻碍。 |

    总结和推荐


    总的来说,GDTX系列垂直CAT5模块化插口凭借其出色的抗干扰能力、高可靠性以及广泛的适用范围,在众多应用场景中表现出色。无论是用于数据中心还是企业级服务器机房,这款插口都能提供卓越的性能表现。因此,我们强烈推荐此款产品给那些需要稳定且高效的网络连接解决方案的用户。

GDTX-S-88-50参数

参数
针脚数 8p8c (RJ45, Ethernet)
类型 Jack
防护等级 -
朝向 垂直
端口数 1
安装方式 通孔安装
零件状态 在售
包装方式 托盘

GDTX-S-88-50厂商介绍

KYCON公司是一家专注于连接器和互连解决方案的制造商,其产品广泛应用于各种工业和商业领域。以下是KYCON公司的一些主要产品分类和应用领域,以及其优势的简要介绍:

1. 产品分类:
- 圆形连接器:适用于需要高可靠性和振动抗性的*事、**和工业应用。
- 矩形连接器:适用于需要高密度布线和信号完整性的通信和数据传输应用。
- 电源连接器:适用于需要高电流传输和电源管理的设备。
- 高速数据连接器:适用于需要高速数据传输的网络和通信设备。

2. 应用领域:
- *事和**:KYCON的连接器在这些领域中因其耐用性和可靠性而受到青睐。
- 通信:用于高速数据传输和信号完整性要求高的通信设备。
- 工业自动化:用于自动化设备和控制系统,以确保稳定和可靠的性能。
- 医疗设备:用于需要精确控制和数据传输的医疗设备。

3. KYCON的优势:
- 定制解决方案:KYCON能够根据客户的具体需求提供定制化的连接器解决方案。
- 技术创新:公司不断投资于研发,以保持技术领先。
- 质量保证:KYCON的产品经过严格的质量控制,确保长期可靠性。
- 快速响应:KYCON能够快速响应市场变化和客户需求,提供及时的服务和支持。

KYCON以其高质量的产品、定制化的服务和对技术创新的承诺,在连接器行业中建立了强大的竞争优势。

GDTX-S-88-50数据手册

厂牌 PDF简要描述 下载
KYCON 模块化连接器 - 插孔 KYCON GDTX-S-88-50 GDTX-S-88-50数据手册

GDTX-S-88-50封装设计

查看详情并下载
Symbol
Footprint
3D Model
