KUSBX-AS2N-B

产品分类: USB/DVI/HDMI 连接器
厂牌: KYCON
产品描述: 30V(AC) USB-A (USB TYPE-A),Stacked 2 8 插头 水平安装,通孔安装
供应商型号: 806-KUSBX-AS2N-B
供应商: Mouser
标准整包数: 1

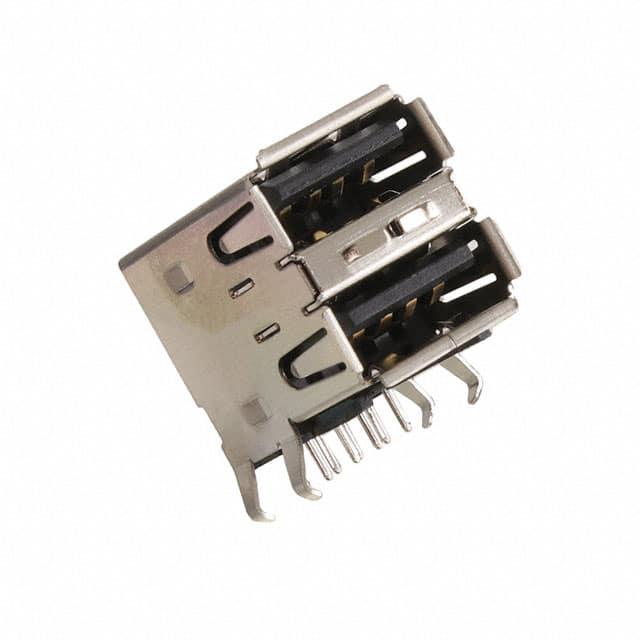

KYCON USB/DVI/HDMI 连接器 KUSBX-AS2N-B

KUSBX-AS2N-B概述

    电子元器件产品技术手册

    产品简介


    本手册详细介绍的是Kycon公司的KUSBX系列USB接口产品。KUSBX系列产品包括通过孔式PCB安装型,兼容多种计算机外围设备,支持A和B两种类型的USB连接器。这些连接器支持热插拔功能,并且接触区域采用镀金处理以确保良好的电连接性。此外,这些产品已获得UL认证(文件号E134345),符合严格的工业标准。

    技术参数


    以下为KUSBX系列的主要技术规格和性能参数:
    - 尺寸(毫米):13.1 x 14.0 x 14.5 mm
    - 插入力:最大3.57公斤
    - 拔出力:最小1.02公斤
    - 耐用性:至少1500次插拔循环
    - 额定电压:30V AC
    - 额定电流:1.5A
    - 接触电阻:最大30毫欧
    - 绝缘电阻:最小1000兆欧
    - 耐压:750V AC
    - 接触材料:磷青铜,接触区域镀金
    - 绝缘材料:聚对苯二甲酸丁二醇酯(PBT),UL 94 V-0级防火,黑色或白色
    - 壳体材料:黄铜,镍镀层

    产品特点和优势


    KUSBX系列的特点和优势如下:
    - 通过孔式PCB安装:易于安装和固定。
    - 支持多种类型:提供A和B两种USB类型,满足不同的连接需求。
    - 热插拔支持:允许在不关闭电源的情况下插拔设备,增加了使用的灵活性。
    - 镀金接触面:确保长时间的稳定性和可靠性。
    - 高耐久性:可达1500次插拔循环,适合频繁使用的环境。

    应用案例和使用建议


    KUSBX系列广泛应用于各种计算机外设,如键盘、鼠标、打印机、扫描仪等。这些产品尤其适用于需要频繁插拔USB设备的应用场景,例如数据中心和实验室环境。在实际使用中,建议在安装前仔细检查电路板设计,确保接触良好并避免过大的机械应力,以免影响其使用寿命。

    兼容性和支持


    KUSBX系列支持多种常见的计算机外围设备,且具有较好的兼容性。Kycon公司提供详细的技术支持,包括样品申请、库存查询和认证文件获取等服务。如果有任何特殊需求,可以直接联系Kycon获取更多选项和支持。

    常见问题与解决方案


    根据手册中的信息,以下是用户可能遇到的一些问题及解决方法:
    - 问题1:插拔力过大。
    - 解决办法:检查连接器是否正确安装,确认PCB焊盘是否符合规范。
    - 问题2:接触电阻过高。
    - 解决办法:确保连接器和焊接部位清洁无污染,并进行适当的焊接温度控制。
    - 问题3:不能正常工作。
    - 解决办法:确认连接线和设备端口均无故障,并进行简单的插拔测试。

    总结和推荐


    KUSBX系列USB连接器凭借其耐用、可靠的特性以及广泛的适用范围,在市场上具有较强的竞争力。其通过孔式安装和镀金接触面保证了良好的性能和较长的使用寿命。结合Kycon提供的全面技术支持,推荐此系列连接器用于各类计算机外设及其他相关领域。

KUSBX-AS2N-B参数

参数
额定电压 30V(AC)
端口数 2
触头数量 8
类型 USB-A (USB TYPE-A),Stacked
公母头 插头
规格 -
安装方式 水平安装,通孔安装
零件状态 在售
包装方式 托盘
