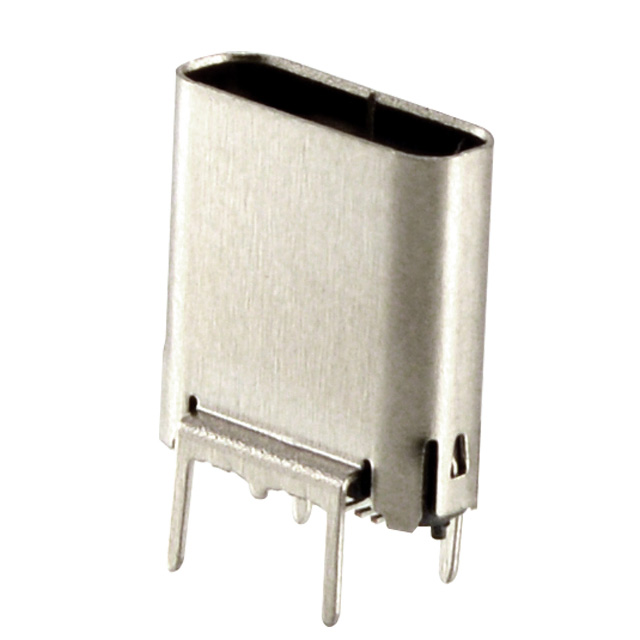

KUSBVX-SMT-CSB30TRC

产品分类: USB/DVI/HDMI 连接器
厂牌: KYCON
产品描述: 30V(AC) USB-C (USB TYPE-C) USB 3.2 Gen 2 (USB 3.1 Gen 2, Superspeed + (USB 3.1)) 1 24 插头 垂直安装,贴片安装,通孔安装
供应商型号:
供应商:
标准整包数: 0
KYCON USB/DVI/HDMI 连接器 KUSBVX-SMT-CSB30TRC

KUSBVX-SMT-CSB30TRC概述

    KUSBVX-SMT USB Type-C Socket: 技术手册详解

    1. 产品简介


    KUSBVX-SMT是一款专为现代电子设备设计的USB Type-C插座,采用垂直安装方式并配备表面贴装(SMT)接触点。此款USB Type-C插座支持USB 3.1 Gen 2版本,传输速率高达10 Gbps。它不仅适用于各种消费电子产品,如智能手机、平板电脑、笔记本电脑等,还广泛应用于工业控制、通信设备、汽车电子等领域。

    2. 技术参数


    | 参数 | 规格 |

    | USB版本 | 3.1 Gen 2 |
    | 支持传输速率 | 10 Gbps |
    | 额定电流 |
    - VBUS:5.0A(1.25A 每个引脚)
    - CC:1.25A(每个引脚)
    - GND:6.25A(1.56A 每个引脚)
    - 其他:0.25A |
    | 额定电压 | 30V |
    | 绝缘电阻 | ≥100 MΩ(250V DC) |
    | 接触电阻 | ≤40 mΩ |
    | 耐压测试 | 100V AC RMS/1分钟 |
    | 插拔力 | 插入力:5N - 20N
    拔出力:6N - 20N |
    | 耐用性 | ≥10000次插拔 |
    | 工作温度范围 | -55°C至+85°C |

    3. 产品特点和优势


    - 高传输速率:支持USB 3.1 Gen 2标准,提供最高达10 Gbps的数据传输速率。
    - 耐用性强:可承受至少10000次插拔操作,使用寿命长。
    - 宽工作温度范围:可在极端环境下稳定工作,适应-55°C至+85°C的温度范围。
    - 可靠连接:优良的绝缘性能和低接触电阻确保稳定的信号传输。
    - 材料优质:高耐热塑料外壳,不锈钢壳体以及镀镍处理,提升了产品的可靠性和耐用性。

    4. 应用案例和使用建议


    KUSBVX-SMT常用于需要高速数据传输和大功率供电的应用场景,如高端消费电子产品、数据中心和服务器、车载信息娱乐系统等。为了获得最佳性能,在设计和集成时需要注意:
    - 确保电路板布线合理,避免信号干扰。
    - 使用合适的连接器夹具和固定装置,防止长期使用中的机械损伤。
    - 在高温环境中使用时,应确保散热良好,以维持正常的工作状态。

    5. 兼容性和支持


    KUSBVX-SMT遵循USB Type-C规范,理论上可与所有符合该标准的设备兼容。KYCON公司提供了全面的技术支持和服务,包括但不限于样品请求、库存查询、定制化需求咨询以及认证文件获取等。

    6. 常见问题与解决方案


    - 问题:无法实现预期的传输速率。
    解决方案:检查连接器的安装方向是否正确;确认使用的线缆也符合USB 3.1标准;检查设备端口是否损坏。

    - 问题:插拔过程中产生异响。
    解决方案:清洁连接器引脚;调整连接器安装力度;确保插座与插座之间的对齐精度。

    7. 总结和推荐


    综上所述,KUSBVX-SMT是一款具有高传输速率、强耐用性及宽工作温度范围的USB Type-C插座,非常适合于需要高速数据传输和可靠电力供应的应用场景。KYCON提供的详尽技术文档和专业支持使得这款产品在同类竞争者中脱颖而出。因此,对于寻求高性能、高可靠性的USB Type-C接口解决方案的工程师和设计师来说,强烈推荐使用KUSBVX-SMT。

KUSBVX-SMT-CSB30TRC参数

参数
额定电压 30V(AC)
端口数 1
触头数量 24
类型 USB-C (USB TYPE-C)
公母头 插头
规格 USB 3.2 Gen 2 (USB 3.1 Gen 2, Superspeed + (USB 3.1))
安装方式 垂直安装,贴片安装,通孔安装
零件状态 在售
包装方式 卷带包装

KUSBVX-SMT-CSB30TRC厂商介绍

KYCON公司是一家专注于连接器和互连解决方案的制造商,其产品广泛应用于各种工业和商业领域。以下是KYCON公司的一些主要产品分类和应用领域,以及其优势的简要介绍:

1. 产品分类:
- 圆形连接器:适用于需要高可靠性和振动抗性的*事、**和工业应用。
- 矩形连接器:适用于需要高密度布线和信号完整性的通信和数据传输应用。
- 电源连接器:适用于需要高电流传输和电源管理的设备。
- 高速数据连接器:适用于需要高速数据传输的网络和通信设备。

2. 应用领域:
- *事和**:KYCON的连接器在这些领域中因其耐用性和可靠性而受到青睐。
- 通信:用于高速数据传输和信号完整性要求高的通信设备。
- 工业自动化:用于自动化设备和控制系统,以确保稳定和可靠的性能。
- 医疗设备:用于需要精确控制和数据传输的医疗设备。

3. KYCON的优势:
- 定制解决方案:KYCON能够根据客户的具体需求提供定制化的连接器解决方案。
- 技术创新:公司不断投资于研发,以保持技术领先。
- 质量保证:KYCON的产品经过严格的质量控制,确保长期可靠性。
- 快速响应:KYCON能够快速响应市场变化和客户需求,提供及时的服务和支持。

KYCON以其高质量的产品、定制化的服务和对技术创新的承诺,在连接器行业中建立了强大的竞争优势。

KUSBVX-SMT-CSB30TRC数据手册

厂牌 PDF简要描述 下载
KYCON USB/DVI/HDMI 连接器 KYCON KUSBVX-SMT-CSB30TRC KUSBVX-SMT-CSB30TRC数据手册

KUSBVX-SMT-CSB30TRC封装设计

查看详情并下载
Symbol
Footprint
3D Model
