KDMI42X-FS2-WS-B15

产品分类: USB/DVI/HDMI 连接器
厂牌: KYCON
产品描述: 40V(AC) HDMI,Stacked 2 38 插头 水平安装,法兰安装,通孔安装,面板安装
供应商型号: SR-KDMI42X-FS2-WS-B15
供应商: 海外现货
标准整包数: 1000

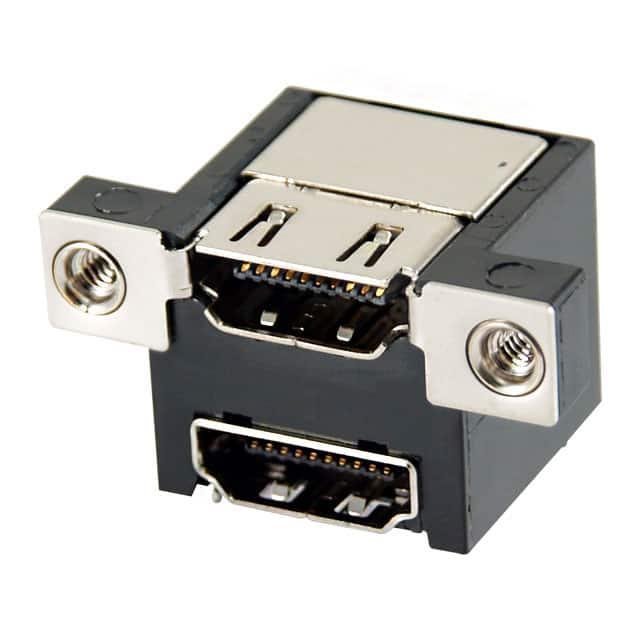

KYCON USB/DVI/HDMI 连接器 KDMI42X-FS2-WS-B15

KDMI42X-FS2-WS-B15概述

    KDMI42X-FS2-WS-B15 电子元器件技术手册

    产品简介


    KDMI42X-FS2-WS-B15 是一种通过 Kycon 设计和制造的堆叠式 HDMI 接口连接器。这款电子元器件主要应用于消费电子产品、计算机、投影仪和其他需要高可靠性的视频传输系统中。该连接器具有卓越的电气特性和坚固的机械结构,旨在提供稳定的信号传输和高效的电磁干扰(EMI)防护。

    技术参数


    - 尺寸:2D 和 3D 绘图可参见制造商提供的文件
    - 接口类型:堆叠式 HDMI 连接器
    - 端子:19 位插座
    - 接触材料:铜合金
    - 绝缘材料:UL94V-0 等级热塑性塑料(黑色)
    - 电镀选项:15μ" 金镀层(接触区域),锡镀层(焊尾)
    - 额定电压:40V AC (RMS)
    - 接触电流:0.5 安培
    - 绝缘电阻:
    - 插合时:10 兆欧
    - 非插合时:100 兆欧
    - 介电强度:
    - 插合时:300V AC
    - 非插合时:500V AC
    - 工作温度范围:-25°C 到 +85°C

    产品特点和优势


    1. 金属屏蔽:提供更好的静电放电(ESD)保护。
    2. 低阻抗失配:确保信号传输的稳定性。
    3. 面板安装挡板:增加机械稳定性和额外接地。
    4. UL94V-0 级绝缘材料:提高防火性能。
    5. 15μ" 金镀层:延长使用寿命,减少氧化影响。

    应用案例和使用建议


    KDMI42X-FS2-WS-B15 主要应用于需要高速数据传输和高可靠性连接的应用场景。例如,在电视、电脑显示器、多媒体播放器等设备中,它可以确保稳定的 HDMI 信号传输。使用建议包括:
    - 在高温环境中使用时,注意检查电缆的固定情况,以防止松动。
    - 定期清洁连接器,避免灰尘和污垢影响信号传输质量。
    - 在进行高密度布线时,考虑使用屏蔽材料,以降低电磁干扰。

    兼容性和支持


    - 兼容性:适用于各种标准 HDMI 电缆和设备。
    - 支持:制造商 Kycon 提供技术支持和维修服务。详细信息请参考官方网站或联系制造商。

    常见问题与解决方案


    1. 问题:连接器插入困难。
    - 解决方案:检查是否有异物堵塞,使用适当的力均匀插入。
    2. 问题:信号传输不稳定。
    - 解决方案:检查连接器是否正确插接,清洁插针,确保接触良好。
    3. 问题:外壳变形。
    - 解决方案:避免过大的外力作用,如有损坏及时更换新的连接器。

    总结和推荐


    KDMI42X-FS2-WS-B15 是一款高性能的堆叠式 HDMI 连接器,具备出色的电气特性和机械稳定性。它特别适合对信号传输质量和可靠性要求高的应用场合。建议在需要高可靠性视频传输系统的项目中采用此款连接器。制造商 Kycon 提供了详尽的技术支持和优质的售后服务,确保用户能够顺利使用并享受其带来的便利。

KDMI42X-FS2-WS-B15参数

参数
公母头 插头
规格 -
额定电压 40V(AC)
端口数 2
触头数量 38
类型 HDMI,Stacked
安装方式 水平安装,法兰安装,通孔安装,面板安装
零件状态 在售
包装方式 托盘

KDMI42X-FS2-WS-B15厂商介绍

KYCON公司是一家专注于连接器和互连解决方案的制造商,其产品广泛应用于各种工业和商业领域。以下是KYCON公司的一些主要产品分类和应用领域,以及其优势的简要介绍:

1. 产品分类:
- 圆形连接器:适用于需要高可靠性和振动抗性的*事、**和工业应用。
- 矩形连接器:适用于需要高密度布线和信号完整性的通信和数据传输应用。
- 电源连接器:适用于需要高电流传输和电源管理的设备。
- 高速数据连接器:适用于需要高速数据传输的网络和通信设备。

2. 应用领域:
- *事和**:KYCON的连接器在这些领域中因其耐用性和可靠性而受到青睐。
- 通信:用于高速数据传输和信号完整性要求高的通信设备。
- 工业自动化:用于自动化设备和控制系统,以确保稳定和可靠的性能。
- 医疗设备:用于需要精确控制和数据传输的医疗设备。

3. KYCON的优势:
- 定制解决方案:KYCON能够根据客户的具体需求提供定制化的连接器解决方案。
- 技术创新:公司不断投资于研发,以保持技术领先。
- 质量保证:KYCON的产品经过严格的质量控制,确保长期可靠性。
- 快速响应:KYCON能够快速响应市场变化和客户需求,提供及时的服务和支持。

KYCON以其高质量的产品、定制化的服务和对技术创新的承诺,在连接器行业中建立了强大的竞争优势。

KDMI42X-FS2-WS-B15数据手册

厂牌 PDF简要描述 下载
KYCON USB/DVI/HDMI 连接器 KYCON KDMI42X-FS2-WS-B15 KDMI42X-FS2-WS-B15数据手册

KDMI42X-FS2-WS-B15封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 4.775 ¥ 40.7308
库存: 1115
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 40730.8
