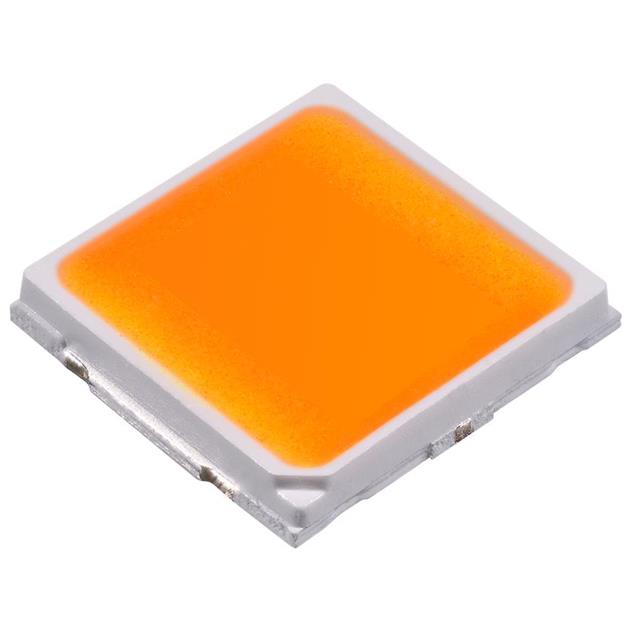

JR5050CWT-E-B40EB0000-N0000001

产品分类: 发光二极管
厂牌: CREE LED
产品描述: 120° 5.63V 400mA 白色 贴片安装 5.2mm*5mm*15.24mm
供应商型号: UA-JR5050CWT-E-B40EB0000-N0000001
供应商: 海外现货
标准整包数: 2000
CREE LED 发光二极管 JR5050CWT-E-B40EB0000-N0000001

JR5050CWT-E-B40EB0000-N0000001概述


    产品简介


    J Series® JR5050C 6-V E Class LEDs
    J Series® JR5050C 6-V E Class LED是Cree公司推出的第三代产品,采用标准高可靠性封装,适用于高密度照明应用。这款LED通过优化设计,能够在光输出和能效方面达到新的行业基准。相比其他市面上的5050 LED,JR5050C最多可减少70%的LED数量,同时保持相同的光通量,从而显著降低PCB、光学元件和散热器的成本。

    技术参数


    - 基本规格
    - 尺寸:5.0 x 5.2 x 0.75 mm
    - 电压配置:6V
    - 流明数:典型值为480 lm(4000K,70 CRI)
    - 典型效能:213 lm/W
    - 最大电流:1000 mA
    - 反向电压:5 V
    - 工作温度范围:-40°C 至 105°C
    - 热阻
    - 热阻(结点到焊点):1.2 °C/W
    - 工作环境
    - 操作极限:最大前向电流受结点与环境之间的热阻限制

    产品特点和优势


    独特功能:
    - 行业标准尺寸:5.0 x 5.2 x 0.75 mm
    - 高效能和长寿命,特别适合街灯、户外区域灯和室内定向灯具
    - 颜色温度范围广:从2200 K至6500 K
    - 显色指数(CRI)多样选择:70、80和90 CRI
    - 符合RoHS和REACH标准
    - UL认证组件(E495478)
    市场竞争力:
    - 由于减少了LED数量,显著降低了整体成本,提高了高光通量灯具设计的经济性
    - 广泛的颜色温度和CRI选择使其适用于各种不同应用需求

    应用案例和使用建议


    实际使用场景:
    - 室外照明:街灯、户外区域灯
    - 室内定向灯具:如嵌入式射灯、筒灯
    使用建议:
    - 在进行热设计时,注意散热措施,以确保LED工作在安全温度范围内
    - 遵循制造商推荐的焊接曲线,以避免过度热应力损伤
    - 定期监测环境湿度,防止长时间暴露在潮湿环境中导致LED损坏

    兼容性和支持


    兼容性:
    - 兼容所有符合JEDEC J-STD-020C标准的回流焊接工艺
    - 推荐使用由制造商提供的焊接曲线,具体参见回流焊接特性部分
    支持与维护:
    - 提供详细的测量规格,符合RoHS和REACH标准
    - 具体维护信息和指导请参考相关应用文档,如热管理指南

    常见问题与解决方案


    常见问题:
    - 问题1:如何确定合适的焊接曲线?
    - 解决方案:参考JEDEC J-STD-020C标准,使用供应商提供的焊接曲线参数
    - 问题2:如何防止长时间暴露在潮湿环境中导致损坏?
    - 解决方案:遵循特定的暴露时间限制,必要时进行烘焙处理

    总结和推荐


    总体评价:
    - J Series® JR5050C 6-V E Class LED在效能、颜色温度和可靠性方面表现出色,特别适合需要高光通量和高效能的应用。
    - 通过优化设计和成本控制,使其在市场竞争中具备显著优势。

    推荐:
    - 强烈推荐用于需要高光通量和高效能的照明应用,特别是在成本敏感的设计项目中。

JR5050CWT-E-B40EB0000-N0000001参数

参数
视角 120°
透镜类型 -
Vf-正向电压 5.63V
透镜形状 -
波长 -
测试电流 400mA
显示颜色 白色
长*宽*高 5.2mm*5mm*15.24mm
安装方式 贴片安装
包装方式 卷带包装

JR5050CWT-E-B40EB0000-N0000001厂商介绍

Cree LED公司,即Cree, Inc.,是一家美国半导体公司,专注于LED照明技术的研发和生产。公司总部位于北卡罗来纳州的达勒姆市,成立于1987年。

Cree LED的主营产品主要分为以下几类:
1. LED照明产品:包括LED灯泡、LED灯管、LED面板灯等,广泛应用于家庭、商业和工业照明领域。
2. LED芯片:提供高亮度、高效率的LED芯片,用于制造各种LED照明产品。
3. 功率和射频(RF)产品:包括功率器件和射频器件,应用于电源管理、通信等领域。
4. 照明解决方案:提供整体照明解决方案,包括设计、安装和维护服务。

Cree LED的优势在于:
1. 技术创新:Cree LED在LED技术领域拥有多项专利,持续推动LED照明技术的发展。
2. 高效节能:Cree LED产品以其高亮度、低能耗和长寿命而著称,有助于降低能源消耗和减少碳排放。
3. 应用广泛:Cree LED产品广泛应用于照明、通信、工业等多个领域,满足不同客户的需求。
4. 品质可靠:Cree LED产品以其卓越的性能和可靠性赢得了全球客户的信赖。

JR5050CWT-E-B40EB0000-N0000001数据手册

厂牌 PDF简要描述 下载
CREE LED 发光二极管 CREE LED JR5050CWT-E-B40EB0000-N0000001 JR5050CWT-E-B40EB0000-N0000001数据手册

JR5050CWT-E-B40EB0000-N0000001封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
20000+ $ 0.5613 ¥ 4.7033
500000+ $ 0.5213 ¥ 4.3681
1000000+ $ 0.4488 ¥ 3.7605
库存: 34000
起订量: 20000 增量: 2000
交货地:
最小起订量为:20000
合计: ¥ 94066
