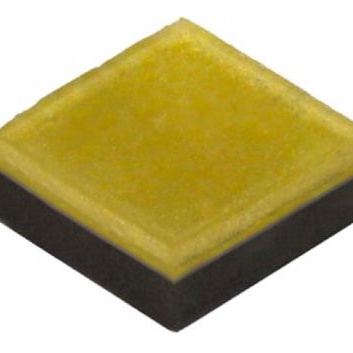

XD16AWT-H0-0000-00000BKE3

产品分类: 发光二极管
厂牌: CREE LED
产品描述: Cree LED 白光LED, XLamp XD16系列, 1616 (0606)封装, 170 lm, 1.6 x 1.6 x 0.7mm
供应商型号: UA-XD16AWT-H0-0000-00000BKE3
供应商: 海外现货
标准整包数: 1
CREE LED 发光二极管 XD16AWT-H0-0000-00000BKE3

XD16AWT-H0-0000-00000BKE3概述


    产品简介


    XLamp® XD16 LED是Cree LED推出的一款高性能LED产品。作为行业首款高密度LED,它能够提供比前一代产品高出5.5倍的光通量密度。这款LED采用陶瓷基板,集成了Cree LED革命性的NX技术平台,旨在应对固态照明领域的挑战,如灯具制造、热设计、光学设计及可靠性问题。通过这一技术,照明制造商能够在不增加LED阵列尺寸的情况下显著提升光输出和效能,适用于广泛的照明应用,如色温调节、定向照明和工业照明。

    技术参数


    - 产品类型: 高密度LED
    - 主要功能:
    - 最大驱动电流:2000 mA
    - 热阻抗(结点到焊点):1.8°C/W
    - 视角(半峰全宽):135度
    - 温度系数:-1.3 mV/°C
    - 电气特性:
    - 反向电压:1 V
    - 正向电压(350 mA,85°C):2.73 - 3 V
    - 最大结温:150°C
    - 工作环境:
    - 无限制使用寿命(温度≤30°C,湿度≤85%RH)

    产品特点和优势


    - 高密度设计:相较于前一代产品,光通量密度提高5.5倍,大大提升了照明效果。
    - 优异的散热性能:热阻仅为1.8°C/W,确保长期稳定运行。
    - 广泛的应用范围:适合多种环境条件下的色温调节和定向照明。
    - 认证标志:UL认证(E349212),符合RoHS和REACH标准,确保产品安全环保。

    应用案例和使用建议


    应用案例
    - 工业照明:XD16 LED的高密度设计使得它非常适合用于工业环境中,其高效能可以提供更强的光线,从而提高生产效率。
    - 室外照明:高亮度和宽视角使其适用于室外照明系统,如街道灯和停车场灯,满足户外复杂照明需求。
    使用建议
    - 在选择型号时,应考虑实际应用场景的光照需求。对于需要色温调节的场所,可选用具有不同色温的型号。
    - 由于其较高的热阻,建议合理布局,确保良好的散热条件以避免过热。
    - 对于特殊要求的应用,建议提前咨询厂家并进行充分的测试验证。

    兼容性和支持


    - 兼容性:XD16 LED采用JEDEC J-STD-020标准的回流焊接技术,与大多数现有的电路板兼容。
    - 支持服务:Cree LED提供详尽的技术支持文档,涵盖安装、使用、故障排除等方面。对于新设计项目,建议参考手册中的“订单代码建议”部分选择合适的型号。

    常见问题与解决方案


    - 问题1:LED无法正常点亮。
    - 解决方案:检查驱动电流是否在规定范围内,确认反向电压不超过1V。
    - 问题2:光照强度不足。
    - 解决方案:确认LED的工作温度是否超过最大值(150°C),必要时增加散热措施。
    - 问题3:光照色温不符合预期。
    - 解决方案:核实所选型号的色温和光通量参数是否符合要求,选择合适的产品。

    总结和推荐


    XLamp® XD16 LED凭借其高密度设计、优异的散热性能以及广泛的适用性,在众多照明应用场景中表现出色。针对不同的需求,提供多样化的选择方案。尽管初始成本相对较高,但从长远来看,其卓越的效能和稳定性将为用户带来更高的投资回报。因此,对于需要高性能LED解决方案的用户,强烈推荐使用XLamp® XD16 LED。

XD16AWT-H0-0000-00000BKE3参数

参数
Vf-正向电压 2.73V
透镜形状 方形
波长 -
测试电流 350mA
显示颜色 冷色
视角 135°
透镜类型 -
长*宽*高 1.6mm*1.6mm*880μm
通用封装 0606
安装方式 贴片安装
包装方式 卷带包装

XD16AWT-H0-0000-00000BKE3厂商介绍

Cree LED公司,即Cree, Inc.,是一家美国半导体公司,专注于LED照明技术的研发和生产。公司总部位于北卡罗来纳州的达勒姆市,成立于1987年。

Cree LED的主营产品主要分为以下几类:
1. LED照明产品:包括LED灯泡、LED灯管、LED面板灯等,广泛应用于家庭、商业和工业照明领域。
2. LED芯片:提供高亮度、高效率的LED芯片,用于制造各种LED照明产品。
3. 功率和射频(RF)产品:包括功率器件和射频器件,应用于电源管理、通信等领域。
4. 照明解决方案:提供整体照明解决方案,包括设计、安装和维护服务。

Cree LED的优势在于:
1. 技术创新:Cree LED在LED技术领域拥有多项专利,持续推动LED照明技术的发展。
2. 高效节能:Cree LED产品以其高亮度、低能耗和长寿命而著称,有助于降低能源消耗和减少碳排放。
3. 应用广泛:Cree LED产品广泛应用于照明、通信、工业等多个领域,满足不同客户的需求。
4. 品质可靠:Cree LED产品以其卓越的性能和可靠性赢得了全球客户的信赖。

XD16AWT-H0-0000-00000BKE3数据手册

厂牌 PDF简要描述 下载
CREE LED 发光二极管 CREE LED XD16AWT-H0-0000-00000BKE3 XD16AWT-H0-0000-00000BKE3数据手册

XD16AWT-H0-0000-00000BKE3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.0225 ¥ 8.5686
377+ $ 1.01 ¥ 8.4638
1042+ $ 0.9875 ¥ 8.2753
2664+ $ 0.9463 ¥ 7.9296
库存: 125
起订量: 123 增量: 1
交货地:
最小起订量为:1
合计: ¥ 8.56
直接购买
加入购物车
