XPEAMB-L1-0000-00901

产品分类: 发光二极管
厂牌: CREE LED
产品描述: Cree LED 琥珀色LED, XLamp XP-E系列, 3535封装, 波长595 nm, 80.6 lm
供应商型号: 1684318
供应商: 海外现货
标准整包数: 1000

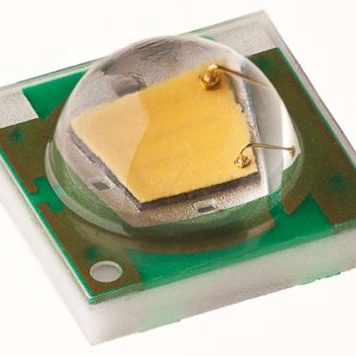

CREE LED 发光二极管 XPEAMB-L1-0000-00901

XPEAMB-L1-0000-00901概述

    Cree® XLamp® XP-E LEDs 产品概述及技术手册

    1. 产品简介


    Cree® XLamp® XP-E LED 是一种高效的照明级LED,专为广泛的照明应用而设计。该产品结合了先进的照明技术和可靠性,尺寸仅为 XLamp® XR-E LED 的80%,提供更紧凑的设计选择。Cree® XLamp® XP-E LED 广泛应用于色可调灯、便携式灯具、个人照明、户外照明、室内定向灯、运输照明、舞台及摄影棚照明、商业照明、园艺照明以及紧急车辆照明。

    2. 技术参数


    | 特性 | 单位 | 最小值 | 典型值 | 最大值 |

    | 热阻(结点到焊点) - 白色、皇家蓝、蓝色 | °C/W | 9
    | 热阻(结点到焊点) - 绿色 | °C/W 15
    | 热阻(结点到焊点) - 橙黄色 | °C/W 10
    | 热阻(结点到焊点) - 红色、红橙色、光红、远红 | °C/W 8
    | 视角(半功率角) - 白色 | 度 | 115 | 130
    | 视角(半功率角) - 其他颜色 | 度 120
    | 电压温度系数 - 白色 | mV/°C | -3
    | 电压温度系数 - 其他颜色 | mV/°C | -3
    | 静态反向电压 - 白色 | V 5
    | 静态反向电压 - 其他颜色 | V 3
    | 正向电流 - 白色、皇家蓝、蓝色、绿色、光红、远红 | mA 1000
    | 正向电流 - 橙黄色 | mA 500
    | 正向电流 - 红色、红橙色 | mA 700
    | 正向电压 - 350mA时 | V | 1.9 | 3 | 5 |
    | 正向电压 - 700mA时 | V 2 | 5 |
    | 正向电压 - 1000mA时 | V 2 | 5 |
    | 结点温度 | °C 150

    3. 产品特点和优势


    - 多种颜色选项:包括白色(80-CRI, 85-CRI, 90-CRI)、皇家蓝、蓝、绿、琥珀色、红橙色、红色、光红和远红。
    - 最高驱动电流可达1A。
    - 低热阻:典型值低至8°C/W。
    - 最高结点温度为150°C。
    - 宽视场角:115°~130°。
    - 无限地板寿命:在≤30°C/85% RH条件下。
    - 符合JEDEC J-STD-020C标准,适合回流焊接。
    - 符合RoHS和REACH标准。
    - UL® 认证组件(E349212)。

    4. 应用案例和使用建议


    - 色可调灯:利用多种颜色选择,可用于家居或商业场所的氛围照明。
    - 便携式灯具:轻巧且耐用,适用于户外活动。
    - 运输照明:适用于车辆内部和外部照明。
    - 园艺照明:多种颜色可满足不同植物的需求。
    使用建议:
    - 设计电路时,考虑热管理,以保持LED结点温度低于150°C。
    - 使用适当的驱动电流和电压,确保LED性能稳定。

    5. 兼容性和支持


    Cree® XLamp® XP-E LED 与市场上广泛使用的焊接工艺兼容,如回流焊。Cree 公司提供了详尽的技术文档和支持服务,以确保用户能够正确安装和使用该产品。

    6. 常见问题与解决方案


    - 问题1:LED亮度降低。
    - 解决办法:检查散热是否良好,必要时增加散热片。
    - 问题2:LED损坏。
    - 解决办法:检查驱动电流是否超过额定值,确保在规定的电流范围内使用。

    7. 总结和推荐


    总体而言,Cree® XLamp® XP-E LED 在照明应用方面表现出色,具有高亮度、长寿命、宽色温范围和低功耗的特点。该产品是高要求应用场景的理想选择。强烈推荐使用此产品进行各种照明解决方案的开发。

XPEAMB-L1-0000-00901参数

参数
波长 595nm(Max)
测试电流 -
显示颜色 琥珀色
视角 130°
透镜类型 -
Vf-正向电压 2.5V
透镜形状 圆形
长*宽*高 2.6mm(长度)*2.6mm(宽度)
通用封装 SMD
安装方式 贴片安装

XPEAMB-L1-0000-00901厂商介绍

Cree LED公司,即Cree, Inc.,是一家美国半导体公司,专注于LED照明技术的研发和生产。公司总部位于北卡罗来纳州的达勒姆市,成立于1987年。

Cree LED的主营产品主要分为以下几类:
1. LED照明产品:包括LED灯泡、LED灯管、LED面板灯等,广泛应用于家庭、商业和工业照明领域。
2. LED芯片:提供高亮度、高效率的LED芯片,用于制造各种LED照明产品。
3. 功率和射频(RF)产品:包括功率器件和射频器件,应用于电源管理、通信等领域。
4. 照明解决方案:提供整体照明解决方案,包括设计、安装和维护服务。

Cree LED的优势在于:
1. 技术创新:Cree LED在LED技术领域拥有多项专利,持续推动LED照明技术的发展。
2. 高效节能:Cree LED产品以其高亮度、低能耗和长寿命而著称,有助于降低能源消耗和减少碳排放。
3. 应用广泛:Cree LED产品广泛应用于照明、通信、工业等多个领域,满足不同客户的需求。
4. 品质可靠:Cree LED产品以其卓越的性能和可靠性赢得了全球客户的信赖。

XPEAMB-L1-0000-00901数据手册

厂牌 PDF简要描述 下载
CREE LED 发光二极管 CREE LED XPEAMB-L1-0000-00901 XPEAMB-L1-0000-00901数据手册

XPEAMB-L1-0000-00901封装设计

查看详情并下载
Symbol
Footprint
3D Model
